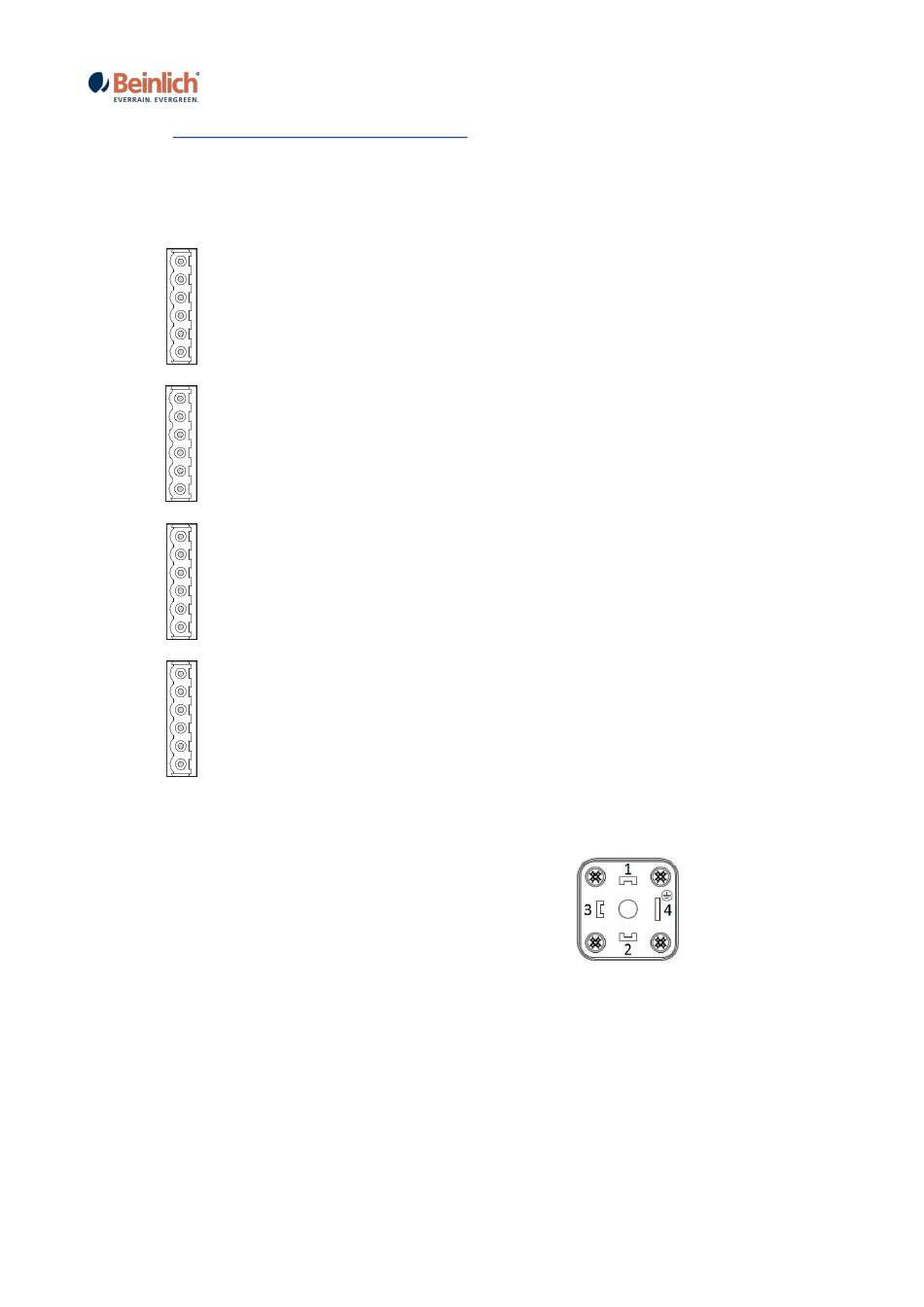

3. A
NSCHLUSSSCHEMA
Anschlussbelegung:
X1.1 --- braun
X1.2 --- blau
X1.3 --- braun
X1.4 --- blau
X1.5 ---
X1.6 ---
X2.1 --- blau
X2.2 --- schwarz - Tastrolle
X2.3 --- rot
X2.4 --- braun
X2.5 --- braun
X2.6 --- blau
X3.1 --- braun
X3.2 --- blau
X3.3 --- braun
X3.4 --- blau
X3.5 --- blau
X3.6 --- braun
X4.1 --- rot
X4.2 --- schwarz - Drucksensor 0..10V
X4.3 --- blau
X4.4 --- braun
X4.5 ---
X4.6 ---
Drucksensor DIN43650:
zu X4.1 - Pin 1
--- rot
zu X4.3 - Pin 2
--- blau
zu X4.2 - Pin 3
--- schwarz - Sensorspannung 0..10V
zu X4.4 - Pin 4
--- braun
2KR + 2KR-H
- Motor Abschaltklappe
- Motor Abschaltklappe
- Druckschalter
- Druckschalter
-
-
- Tastrolle
- Tastrolle
- Tastrolle
- Stopsensor
- Stopsensor
- Akku +12V
- Akku Masse
- Solar +
- Solar Masse
- Motor Regelklappe
- Motor Regelklappe
- Drucksensor +12V
- Drucksensor Masse
- Drucksensor Abschirmung
- Drucksensor +12V
- Masse
- Abschirmung
_____________________________________________________________________
BEINLICH BEDIENUNGSANLEITUNG 2KR-H I STAND V6.9
10
