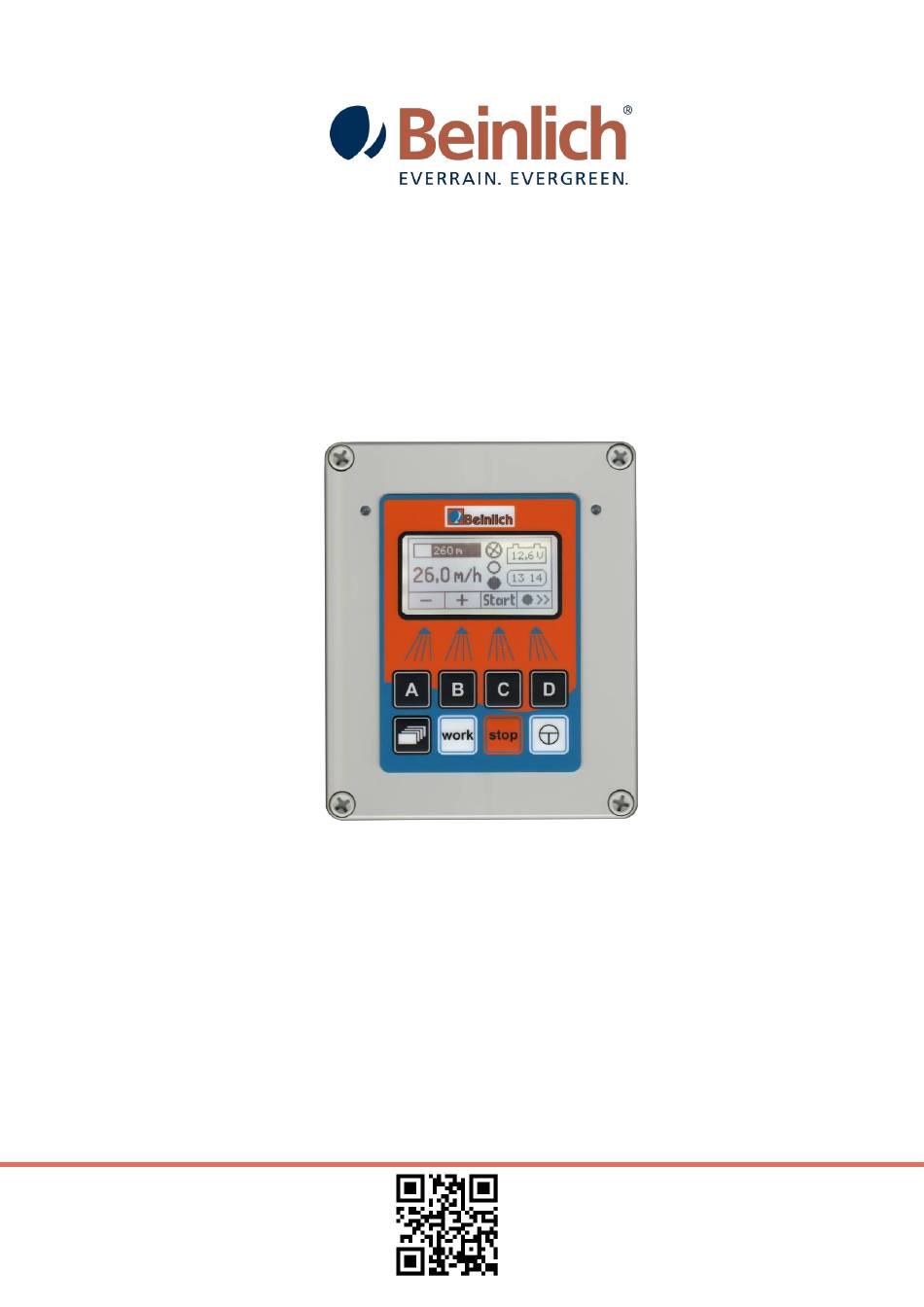

Elektronik 2 KR + 2 KR-H
Beinlich Agrarpumpen und -maschinen GmbH
Eifel-Maar-Park 16 - D-56766 Ulmen
Tel.: 02676 9516-0 - Fax: 02676 951615
www.beinlich-beregnung.de
info@beinlich-beregnung.de
Betriebsanleitung
Vor Inbetriebnahme lesen!
Beinlich Agrarpumpen und -maschinen GmbH
Hansestr. 25-27 - D-29525 Uelzen
Tel.: +49 581 9736 3063 – Fax: +49 581 9736 3066
www.beinlich-beregnung.de
verkauf.uelzen@beinlich-beregnung.de
Rev. 01 – 10.05.2017
