3.1.4 Anschluss einer zusätzlichen 24 V-Stromversorgung

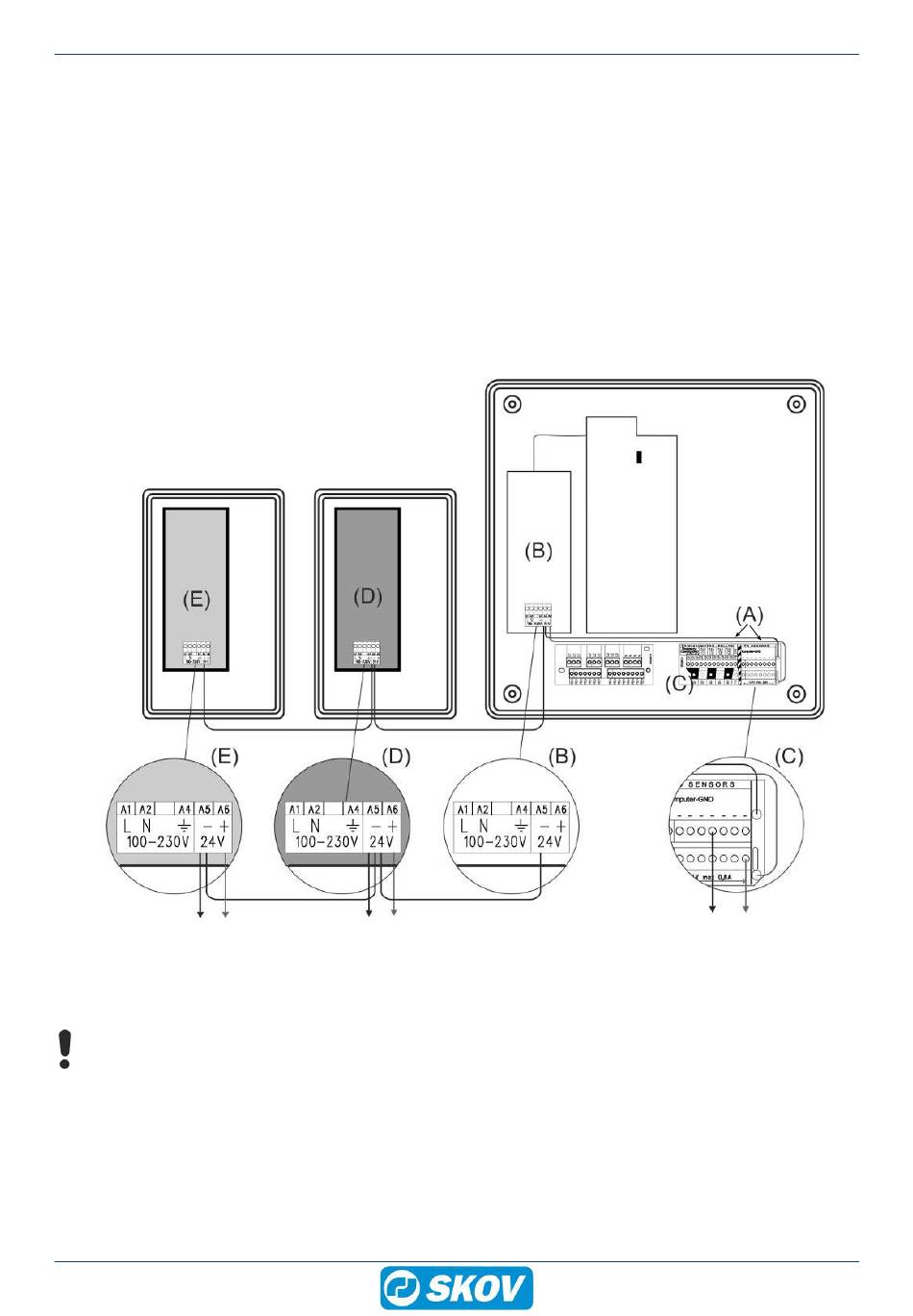

(A) Werksseitig installierter Versorgungsleiter des Schleifenmoduls von der internen Stromversorgung:
• +24V V DC von Klemme A6
• 0V von Klemme A5
Interne Stromversorgung (B) darf nur werksseitig installierte Module mit Strom versorgen.
Bei einem höheren Stromverbrauch als 0,8 A vom Schleifenmodul (C) muss eine zusätzliche externe Span-
nungsversorgung (D) und möglicherweise (E) verwendet werden. Potentialausgleich der Minusklemme A5
durchführen (Klemme A5 zu A5).
Zusätzliche externe Stromversorgungen
+24 V max. 2,1/4,2 A
Oder siehe nächste Seite.
10
+24 V max. 2,1/4,2 A
+24 V max. 0,8 A
Schaltpläne und Kabelpläne
