Skov BlueControl Bedienungsanleitung Seite 11

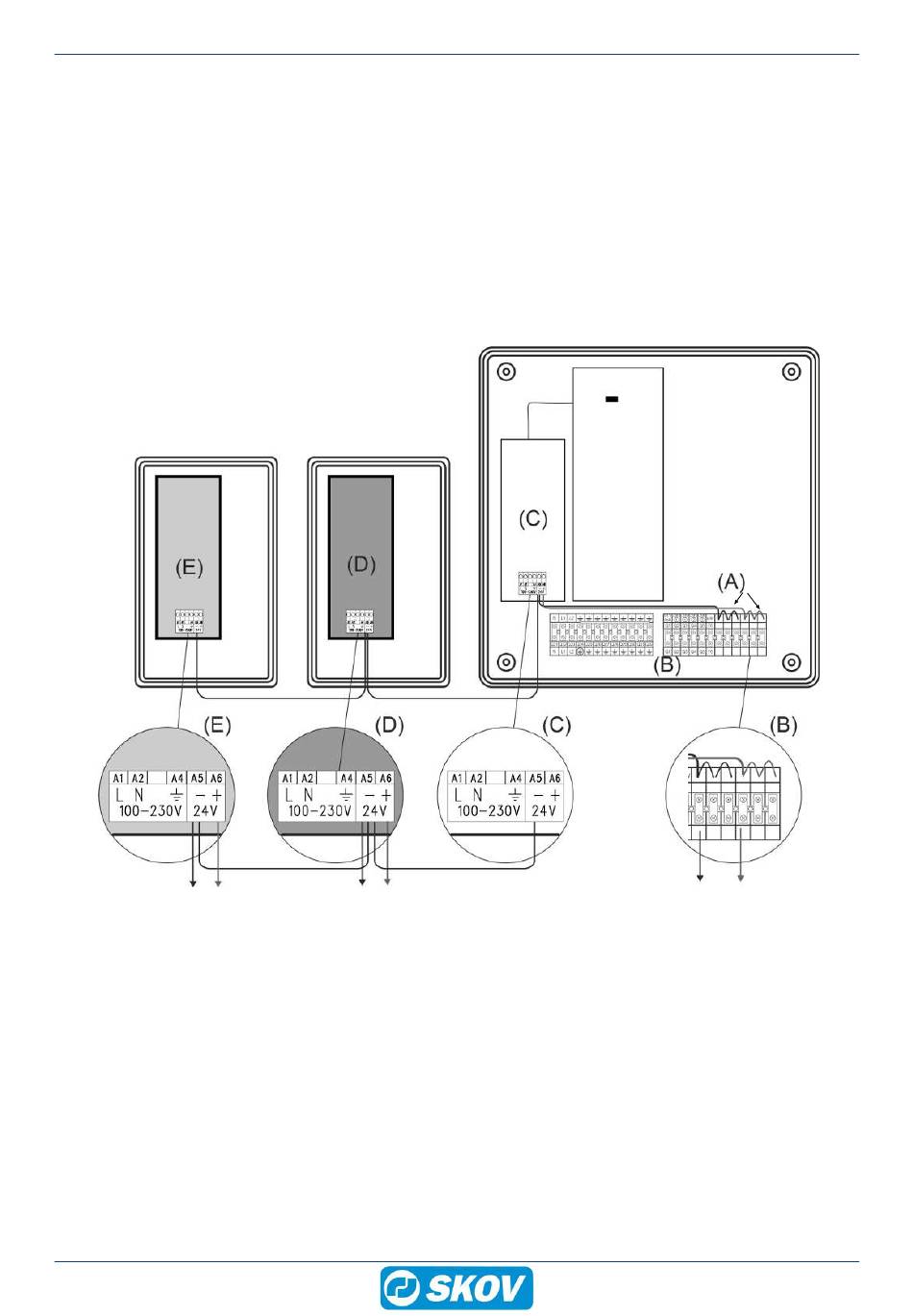

(A) Die 2 Versorgungsleitungen des Schleifenmoduls von der internen Stromversorgung anschließen.
• +24V DC von Klemme A6
• 0V von Klemme A5
Interne Stromversorgung (B) darf nur werksseitig installierte Module mit Strom versorgen.
Bei einem höheren Stromverbrauch als 0,8 A vom Schleifenmodul (C) muss eine zusätzliche externe Span-
nungsversorgung (D) und möglicherweise (E) verwendet werden. Potentialausgleich der Minusklemme A5
durchführen (Klemme A5 zu A5).
Zusätzliche externe Stromversorgungen
+24 V max. 2,1/4,2 A
Schaltpläne und Kabelpläne
+24 V max. 2,1/4,2 A
BlueControl Schweine
+24 V max. 0,8 A
11
