Installation

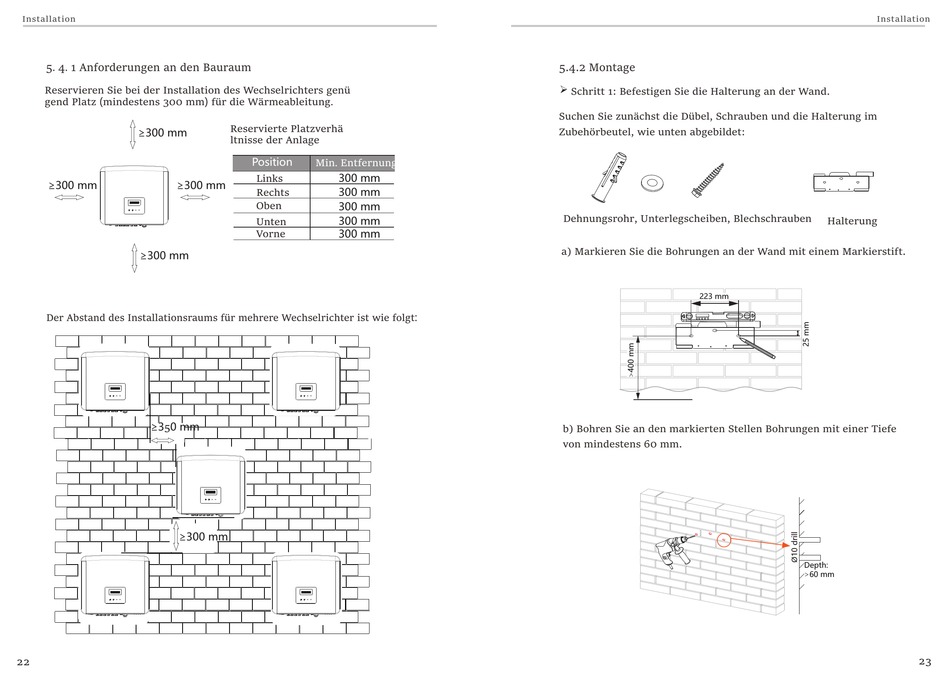

5.4.1 Anforderungen an den Bauraum

Reservieren Sie bei der Installation des Wechselrichters genü
gend Platz (mindestens 300 mm) für die Wärmeableitung.
≥300 mm
≥300 mm ≥300 mm
≥300 mm
Der Abstand des Installationsraums für mehrere Wechselrichter ist wie folgt:
≥350 mm
≥300 mm
22
Reservierte Platzverhä
ltnisse der Anlage
Position
Min. Entfernung
300 mm
Links
300 mm
Rechts
Oben
300 mm
300 mm
Unten
Vorne 300 mm

5.4.2 Montage

Ø
Schritt 1: Befestigen Sie die Halterung an der Wand.
Suchen Sie zunächst die Dübel, Schrauben und die Halterung im
Zubehörbeutel, wie unten abgebildet:
Dehnungsrohr, Unterlegscheiben, Blechschrauben
a) Markieren Sie die Bohrungen an der Wand mit einem Markierstift.
223 mm
b) Bohren Sie an den markierten Stellen Bohrungen mit einer Tiefe
von mindestens 60 mm.
Installation
Halterung
Depth:
>60 mm
