14.3.2. Einwandfreie elektrische Verbindung sicherstellen

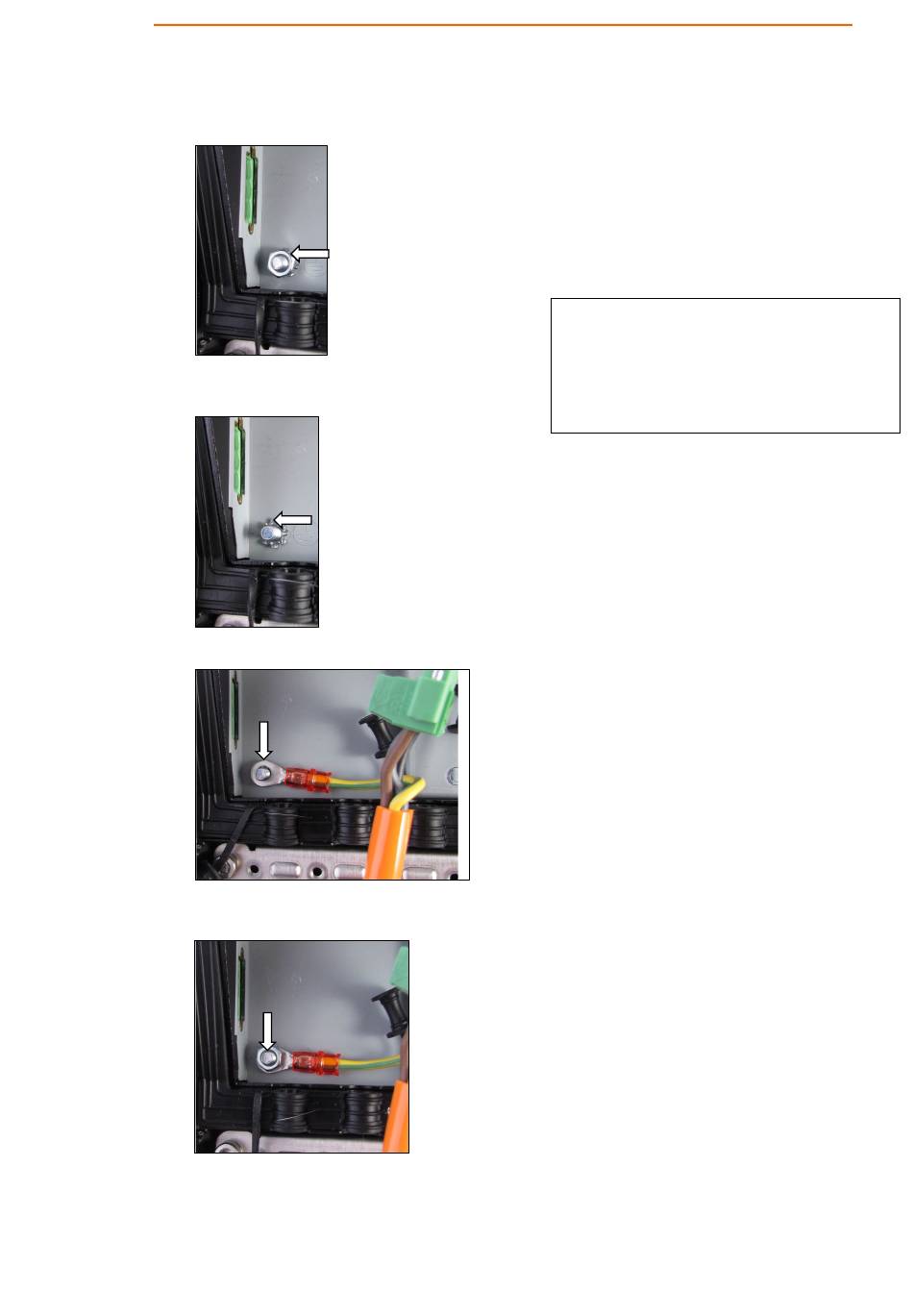

Abbildung 14-5: Erdungsbolzen mit
Abbildung 14-6: Zahnscheibe
Abbildung 14-7: Ringzunge auf
DLT-V73A Series Handbuch V1.00
Mutter
Erdungsbolzen
Abbildung 14-8: Mutter
anschrauben
Elektrische Installation
1. Entfernen Sie die Mutter vom
Erdungsbolzen.
Die Zahnscheibe bleibt am
Erdungsbolzen.
Erdungsbolzen ist ab Werk befestigt:
− 1 x Zahnscheibe
D=8.5 d=4.2 t=0.5 ST Ni
− 1 x Mutter (W)
B=6 M4*0.7 H=2.5 ST Zn
2. Stecken Sie die Ringzunge
des Stromversorgungskabels
auf den Erdungsbolzen, die
flache Seite der Ringzunge
zeigt zum DLT-V73A
Steckerblech. (flache Seite
nach unten)
3. Stecken Sie zuletzt die Mutter
auf und schrauben Sie diese
fest. (Drehmoment 1.0 Nm)
