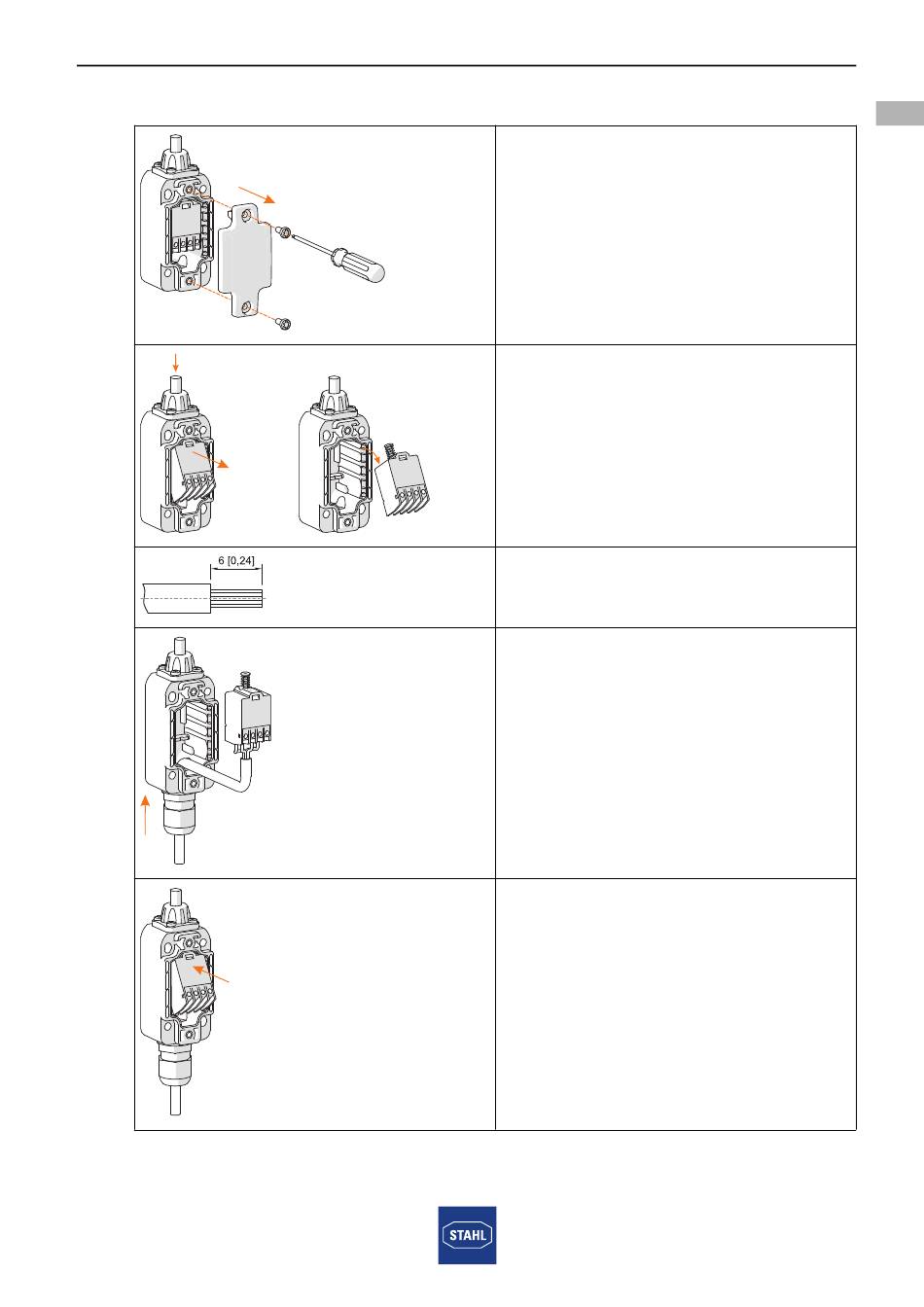

7.3.3 Snap Switch Connection (for 8070/2-2-...)
258200 / 8070611300
2019-11-21·HB00·III·en·04
19068E00
• Loosen the enclosure cover screw
(use a screwdriver Torx T20).
• Remove the enclosure cover.
19067E00
• Press down on the actuator.
• Remove the contact block.
19069E00
• Strip the 6 mm connection line.
• Do not damage the conductor when
removing the insulation.
18599E00
• Connect the connection line to the
terminal on the contact block using a
torque of 0.4 Nm.
• Guide the connection line insulation
to the clamping unit.
19070E00
• Insert the contact block into the
enclosure.
19071E00
Position Switches
Series 8070/2
Mounting and Installation
