7.2

Montage / Demontage, Gebrauchslage

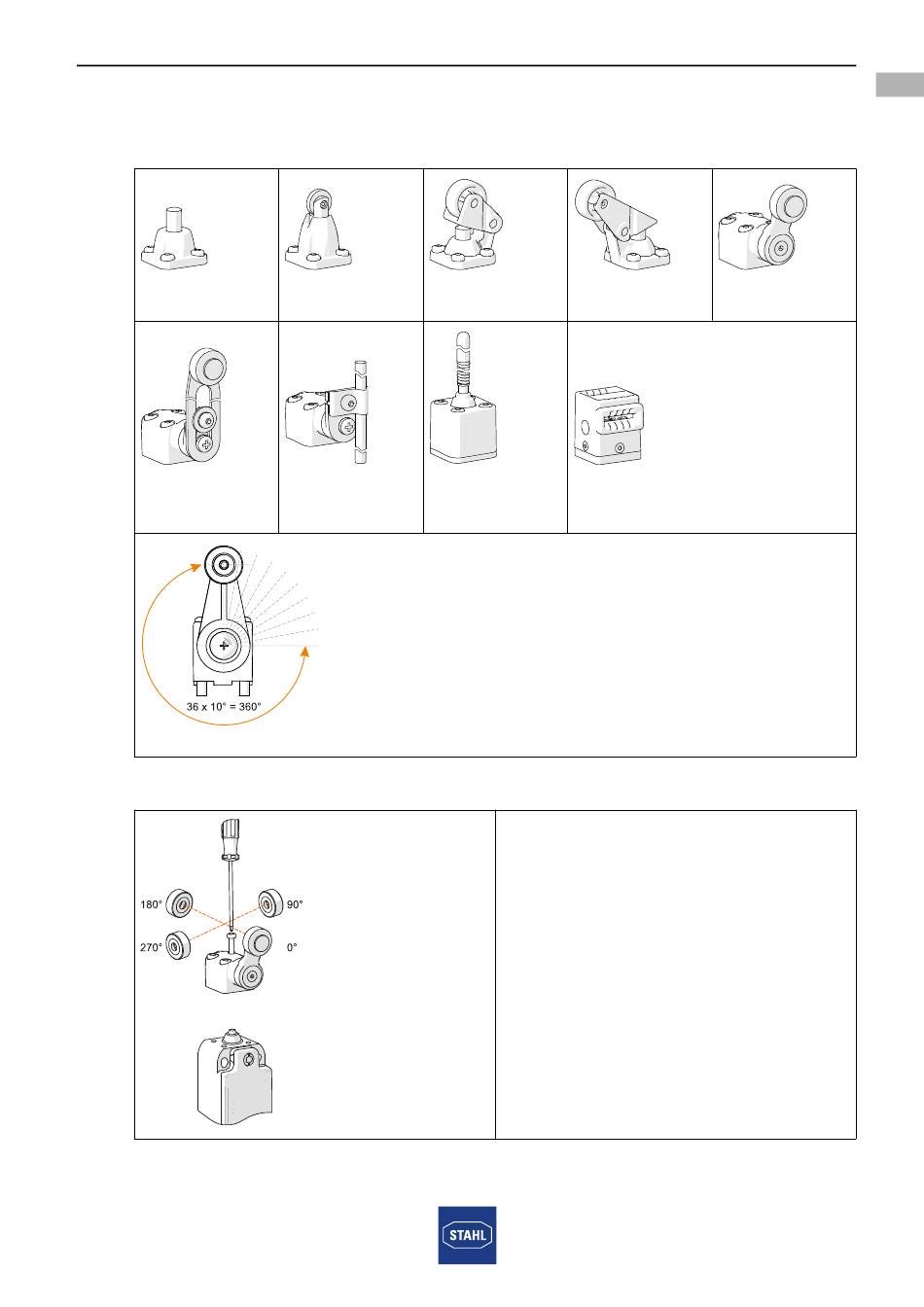

7.2.1 Übersicht Betätiger
18938E00
Stößel
8070/2-.-W-U60
18935E00
Einstellbarer
Drehhebel
8070/2-.-DS-U60
Schwenkbereich
7.2.2 Montage Betätiger
258200 / 8070611300
2019-11-21·HB00·III·de·04
18936E00
Rollenstößel Rollenhebel
8070/2-.-R-U60 8070/2-.-WH-U60
18934E00
Draht-Drehhebel Federstab
8070/2-.-DD-U60 8070/2-.-TK-U60
18939E00
Parallelhebel
8070/2-.-WPH-U60
18937E00
Sicherheitsschalter
8070/2-.-AZ-U50
• Betätiger auf den Endschalter in der
gewünschten Position aufsetzen.
Drehbar in 4 x 90° frei wählbar.
• Betätiger mit vier Schrauben
und einem Drehmoment von
1 ... 1,5 Nm anziehen
(Schraubendreher Torx T20
verwenden).
19090E00
Positionsschalter
Reihe 8070/2
Montage und Installation
18940E00 18933E00
Drehhebel
8070/2-.-D-U60
18932E00
