5. INSTALLATION

5.1. WARENANNAHME

Jedes Gerät wird vor dem Transport gründlich geprüft. Bei der Warenannahme wird empfohlen, das Gerät auf Transportschäden zu überprüfen.
Wenn ein Schaden am Gerät festgestellt wird, wenden Sie sich sofort an einen Vertreter des Transportunternehmens. Bitte informieren Sie einen
Vertreter des Herstellers, wenn eine Abweichung von der Bestellung festgestellt wird.

5.2. TRANSPORT UND LAGERUNG

• Alle Geräte werden werksseitig verpackt, um bei gewöhnlichen Beförderungsbedingungen unbeschädigt zu bleiben.
• Überprüfen Sie das Gerät beim Auspacken auf Transportschäden. Es ist verboten, beschädigte Geräte zu installieren!
• Die Verpackung ist nur zu Schutzzwecken bestimmt!
• Verwenden Sie beim Entladen und Lagern der Geräte geeignete Hebeausrüstung, um Schäden und Verletzungen zu vermeiden. Der Lagerort
muss vor Schmutz und Wasser geschützt sein.
• Heben Sie die Geräte nicht an Netzkabeln, Anschlusskästen, Zu- und Abluftstutzen. Vermeiden Sie Stöße und Schläge.
• An den Lager- bzw. Montageort werden die Geräte mit Hebezeugen transportiert.
• Die Lagerung von einem Zeitraum über einem Jahr wird nicht empfohlen.

5.3. AUSPACKEN

• Öffnen Sie die Schachtel.
• Entnehmen Sie das Gerät der Schachtel.
• Packen Sie das Gerät aus und stellen Sie sicher, dass es während des Transports nicht beschädigt wurde. Die Inbetriebnahme von beschä-
digten Geräten ist nicht zulässig.
• Überprüfen Sie, ob die bestellte Ausstattung vollständig ist, bevor Sie mit der Inbetriebnahme starten. Teilen Sie dem Lieferanten jegliche Ab-
weichung der bestellten Ausstattung mit.

5.4. MONTAGE

• Die Montagearbeiten dürfen nur von geschultem und qualifiziertem Personal ausgeführt werden.
• Vorher die Montagearbeiten sich starten muss man Sicherungsdeckel wegnehmen (Abb. S1).
• Die Register dürfen nur in horizontaler Position montiert werden.
• Das Gerät ist fest und starr zu montieren, damit ein sicherer Betrieb gewährleistet ist.
• Das Gerät ist auf einer ebenen Oberfläche nicht geneigt zu montieren.
• Die Montage ist so durchzuführen, dass durch das Gewicht des Luftleitungssystems und aller seiner Bauteile keine Belastungen am Lüftungs-
gerät auftreten.
• Bei der Montage ist ein ausreichender Schwenkbereich für die Wartungstür des Gerätes vorzusehen.
• Beim Anschließen des Wasserheizregisters darf kein Gewicht und keine Wärmespannungen der Wasserleitungen auf die Stutzen des Heiz-
registers übertragen werden.
• Bei Montage von Verschraubungen der Rohrleitungen und Heizregister sind zwei Maulschlüssel zu verwenden (Abb. S3).
• Die Rohrleitungen sind am Heizregister so anzuschließen, dass sie bei Wartungs- und Instandsetzungsarbeiten schnell demontiert werden
können, um das Heizregister aus dem Gerätegehäuse herauszunehmen.
• Der Zu- und Rücklauf der Wärmeübertrager ist so anzuschließen, dass das Heizregister in entgegengesetzter Luftströmungsrichtung funk-
tioniert. Wird das Heizregister in gleicher Strömungsrichtung betrieben, verringert sich die mittlere Temperaturdifferenz, die die Leistung des
Heizregisters beeinflusst (Abb 2).
Max. Druck: 1,0 MPa;
Max. Betriebstemperatur: 100 °C.

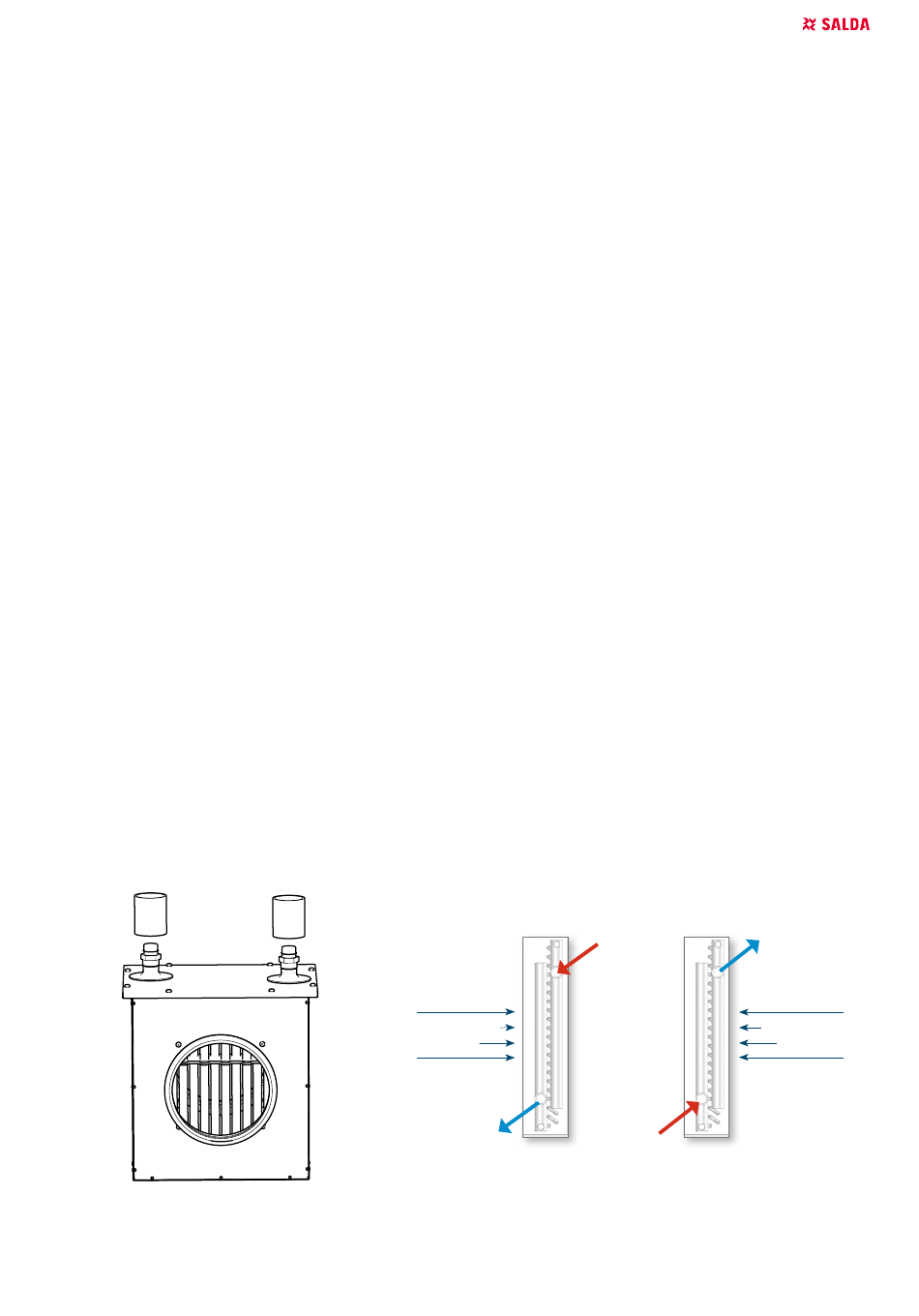

Abbildung 5.4.1. S1
AVS S / SVS / SVS V v2022.1
E i n l a s s - L u f t -
strohm
Wasser
aus
Abbildung 5.4.2. S2
Wa s s e r
in
Wasser
in
Wasser
aus
Einlass-Luft-
strohm
DE | 7
