4. Schließen Sie das Flachbandkabel, das zu Ihrer PCAN-Hardware passt, an den
PEAK-DevPack Debug Adapter an.
Achten Sie darauf, dass Pin 1 des Flachbandkabels mit Pin1 des PEAK-DevPack
Debug Adapters verbunden ist.
5. Schließen Sie das Flachbandkabel an den JTAG-Anschluss Ihrer PCAN-Hardware
an.
Achten Sie darauf, dass Pin 1 des Flachbandkabels mit Pin 1 der PCAN-Hardware
verbunden ist.
Hinweis: Pin 1 ist bei den Flachbandkabeln farblich markiert und auf den
Platinen der PCAN-Hardware und beim Adapter mit einer 1 oder einem Punkt
gekennzeichnet.
Hinweis: Beim PCAN-MicroMod FD und PCAN-GPS FD ist die Verwendung des 20-
Pin-Flachbandkabels mit 1,27 mm Rastermaß vorgesehen. Der Anschluss des
Flachbandkabels wird dabei überlappen, da der JTAG-Anschluss nur 10 Pins hat,
wie im Beispielbild oben dargestellt.
4 Hardware anschließen
Benutzerhandbuch 1.3.0

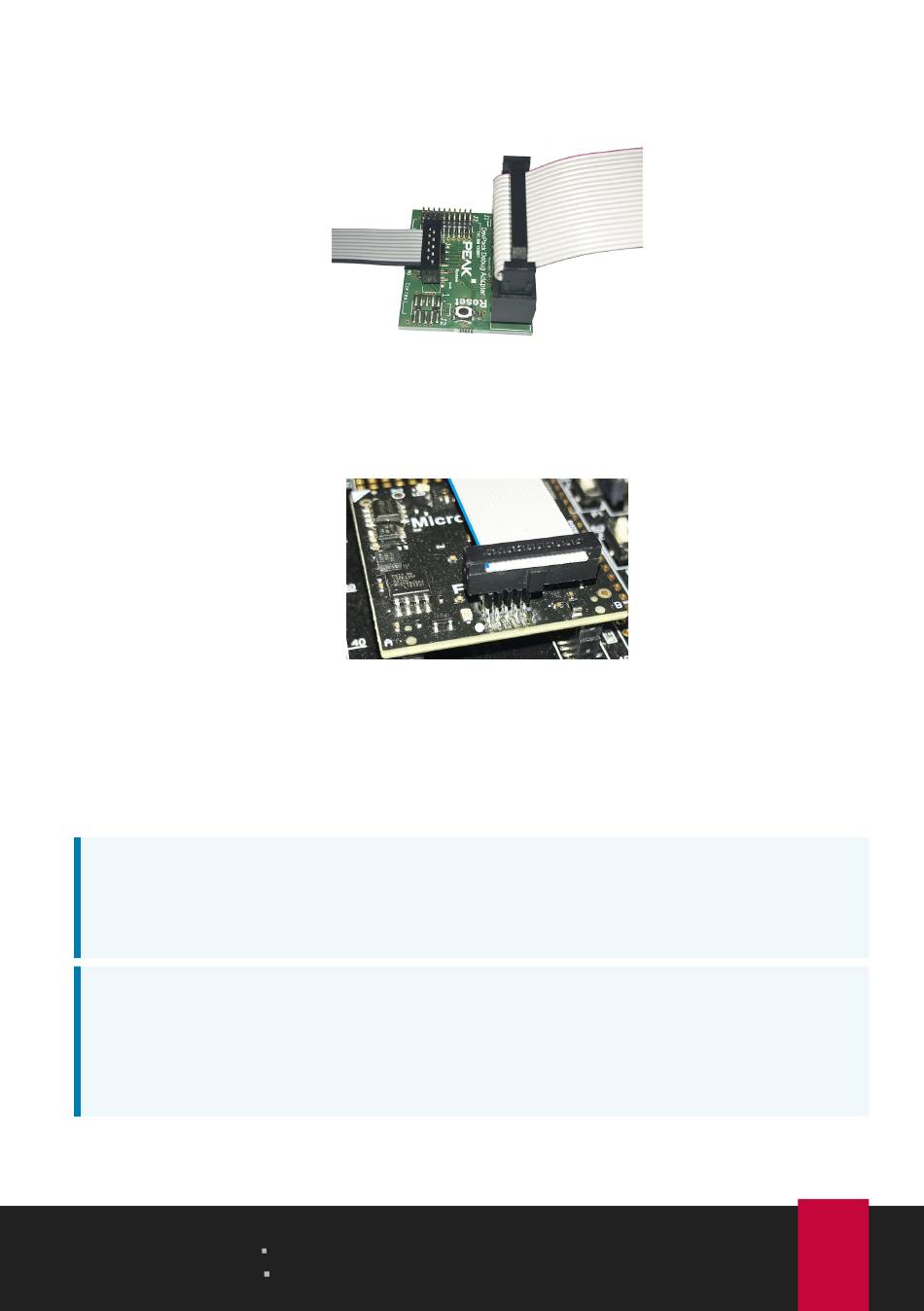

Dargestellt am Beispiel PCAN-MicroMod FD
PEAK-DevPack Debug Adapter
© 2023 PEAK-System Technik GmbH
14
