PCAN-MicroMod FD
PCAN-GPS
3 Anschlüsse
PEAK-DevPack Debug Adapter
Benutzerhandbuch 1.3.0
JTAG-
Anschluss
ohne
Beschriftung

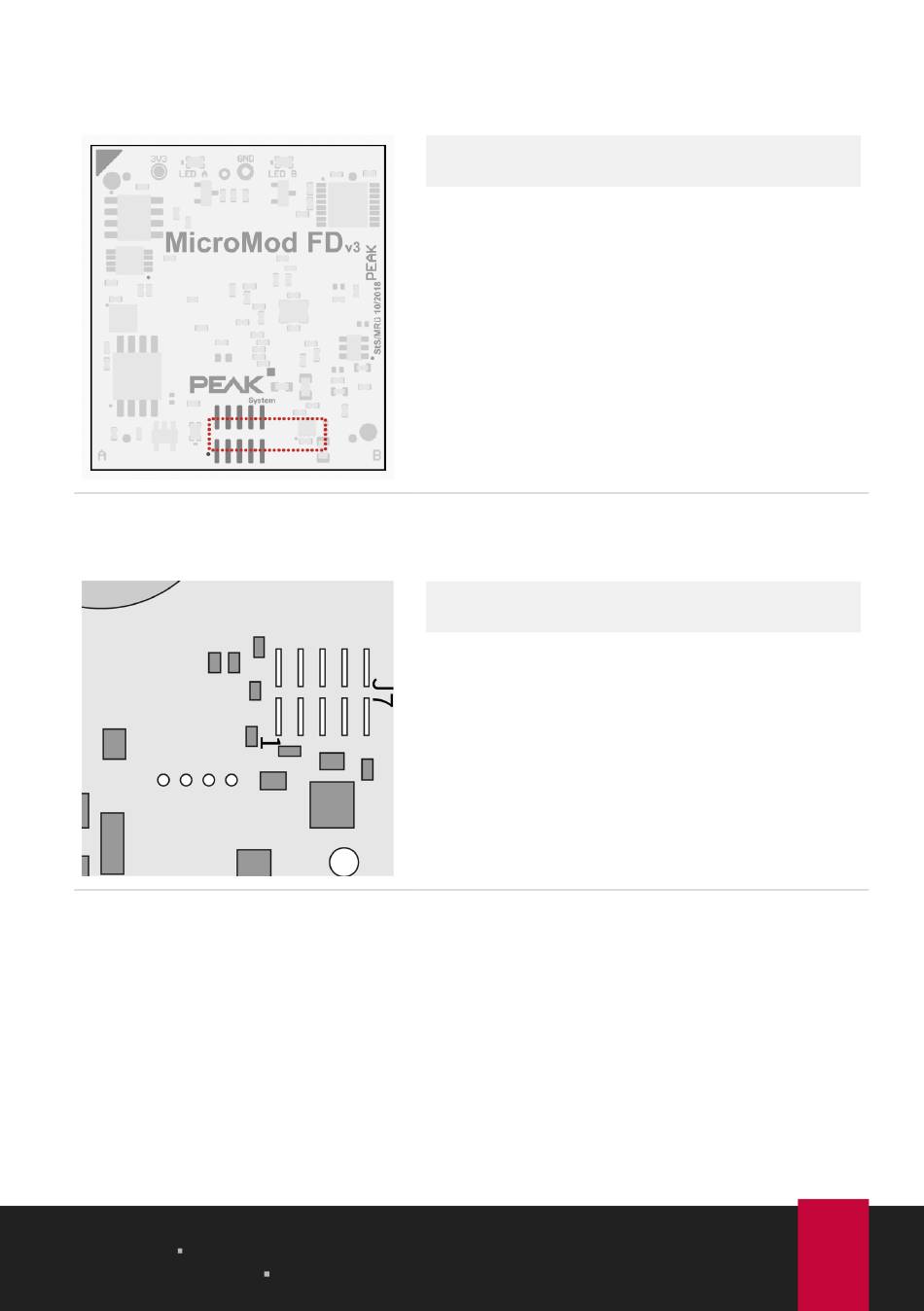

Der JTAG-Anschluss des PCAN-MicroMod FD ist bei
Auslieferung nicht bestückt.
Bei Verwendung des 20-Pin-Flachbandkabels mit 1,27 mm
Rastermaß überlappt der Stecker, wie in der Abbildung rot
markiert. Stellen Sie sicher, dass Pin 1 des Kabels und der
Platine verbunden sind.
JTAG-
Anschluss
J7
Der JTAG-Anschluss des PCAN-GPS ist bei Auslieferung
nicht bestückt.
© 2023 PEAK-System Technik GmbH
Pins und
Rastermaß
10 Pins 1,27 mm
Pins und
Rastermaß
10 Pins 2,00 mm
Pin 1-
Kennung
weißer Punkt
Pin 1-
Kennung
1
11
