D.2 Anschluss
Der BC-3000 Plus kann mit einem externen Computer über einen DB9-Konnektor verbunden
werden. Die Kontakte des DB9-Konnektors sind in Abbildung Abbildung 12-1 dargestellt.

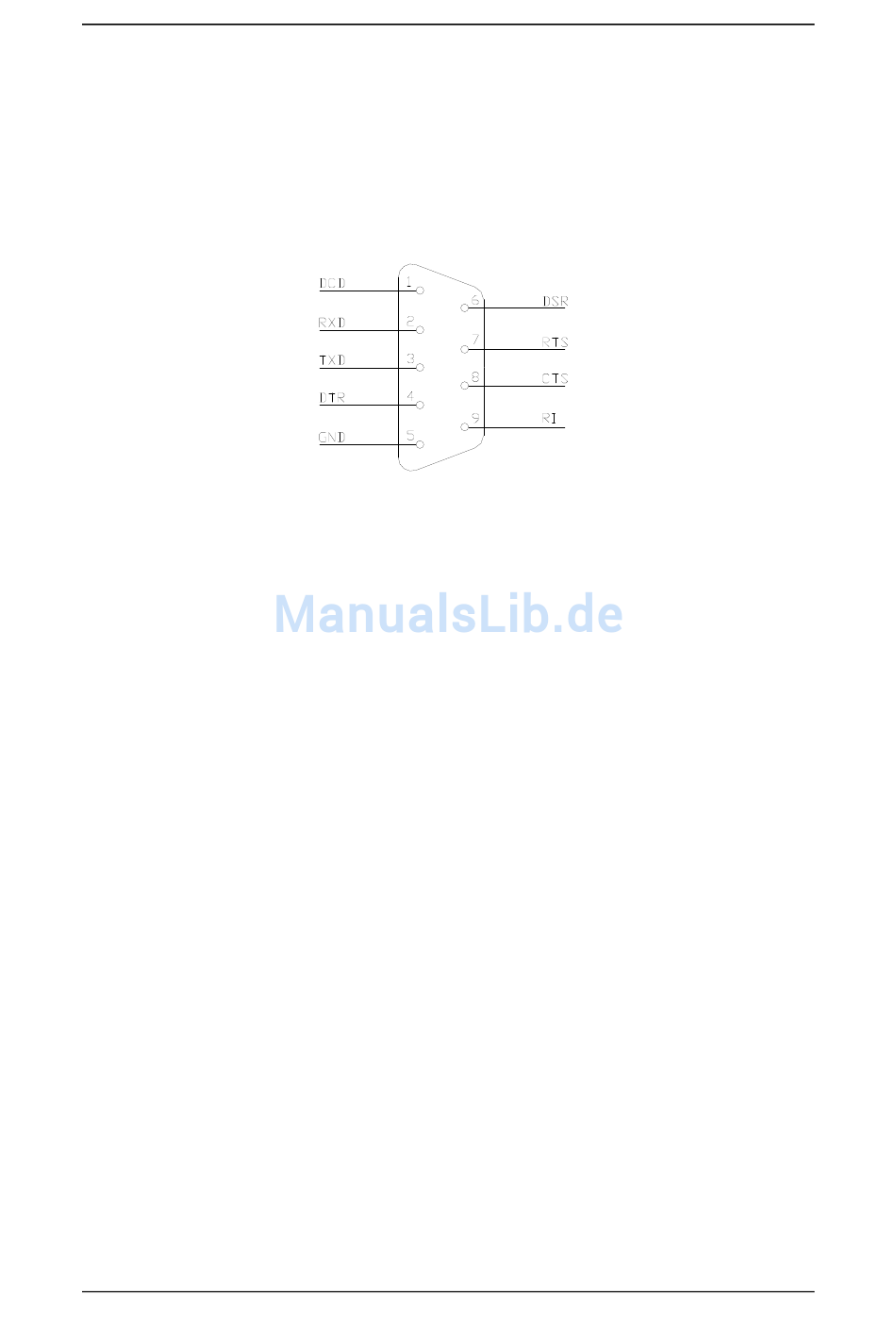

Abbildung 12-1 DB9-Konnektor
Kontakt-Beschreibung:
DCD Carrier Detect
RXD Receive Data
TXD Transmit Data
DTR Data Terminal Ready
GND Signal Ground
DSR Data Set Ready
RTS Request to Send
CTS Clear to Send
RI Ring Indicator
Der BC-3000 Plus kommuniziert mit einem Host über die serielle Schnittstelle 2, unter
Verwendung von Pin2, Pin 3 und Pin 5. Die maximale Übertragungsdistanz beträgt 12 Meter.
D-2
