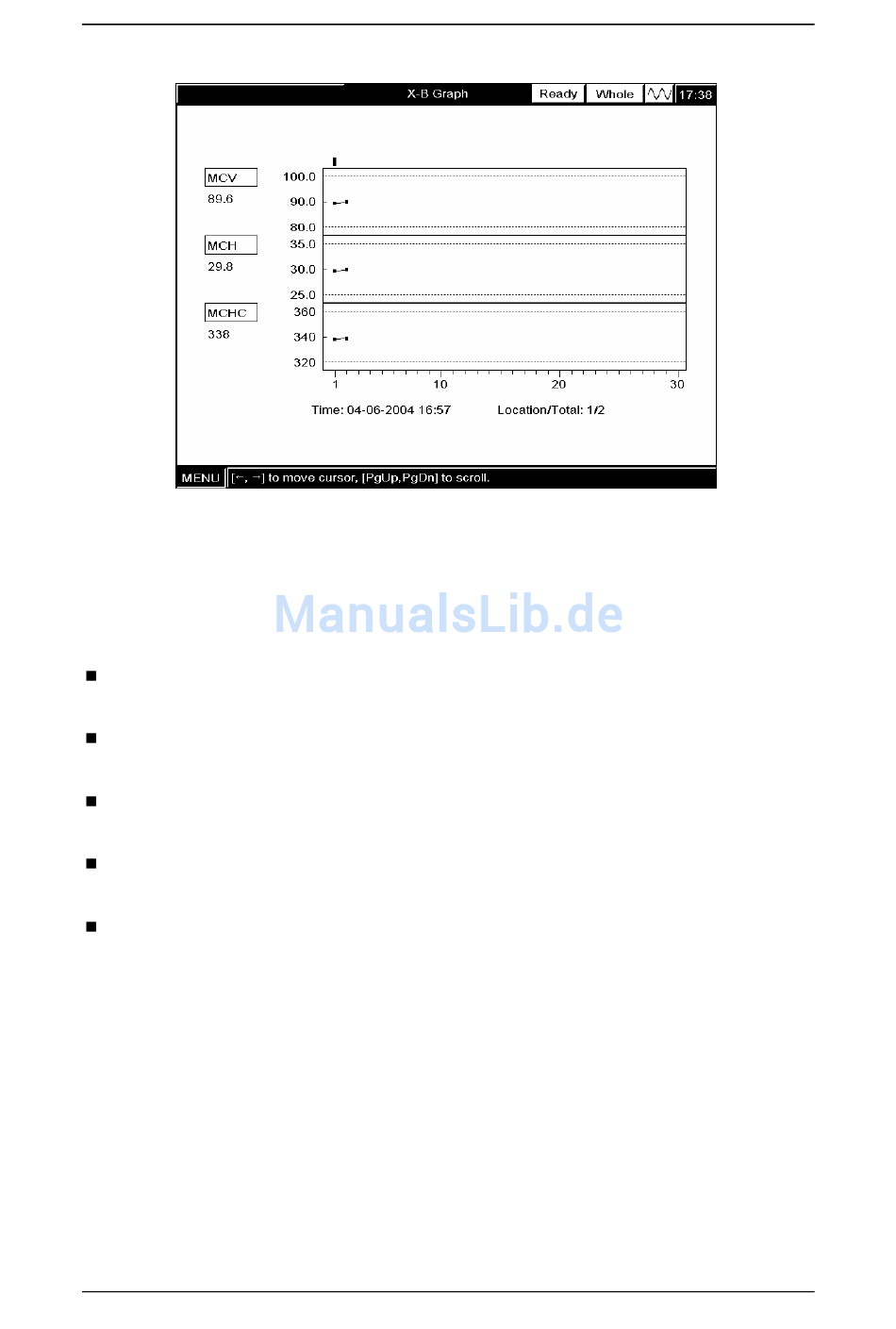

Abbildung 8-57 "X-B-Diagramm"-Anzeige
Die gespeicherten X-B-Analyseergebnisse werden nacheinander in dem X-B-Diagramm
angezeigt, das neueste Ergebnis befindet sich dabei aussen links (Nr.1).
Das X-B-Diagramm kann wie nachfolgend beschrieben interpretiert werden:
Die X-Achse gibt die Anzahl der durchgeführten X-B-Analysen wieder; die Y-Achse gibt
die Ergebnisse der X-B-Analyse wieder;
Für jeden Parameter kann das entsprechende X-B-Diagramm maximal 500 Punkte
wiedergeben, 30 Punkte pro Anzeige;
Für jeden Parameter repräsentiert die obere unterbrochene Linie das erwartete Ergebnis
+ Grenzwert;
Für jeden Parameter repräsentiert die untere unterbrochene Linie das erwartete Ergebnis
– Grenzwert;
Für jeden Parameter (z. B. MCV) sind die drei Werte auf der linken Seite des
X-B-Diagramms wie nachfolgend beschrieben definiert:
100 – erwartetes Ergebnis
90 – erwartetes Ergebnis;
80 – erwartetes Ergebnis – Grenzwert.
Die Punkte "■" zwischen der oberen und der unteren unterbrochenen Linie liegen innerhalb
der erwarteten Bereiche;
Die Punkte "■" oberhalb und unterhalb der oberen und unteren unterbrochenen Linie liegen
ausserhalb der erwarteten Bereiche
Sollten Punkte ausserhalb des Kontrollbereichs liegen, dann führen Sie die nachfolgend
beschriebenen Arbeitsschritte aus, bis das Problem behoben ist. Sind alle Lösungsversuche
Verwendung der QC-Programme
Grenzwert;
8-59
