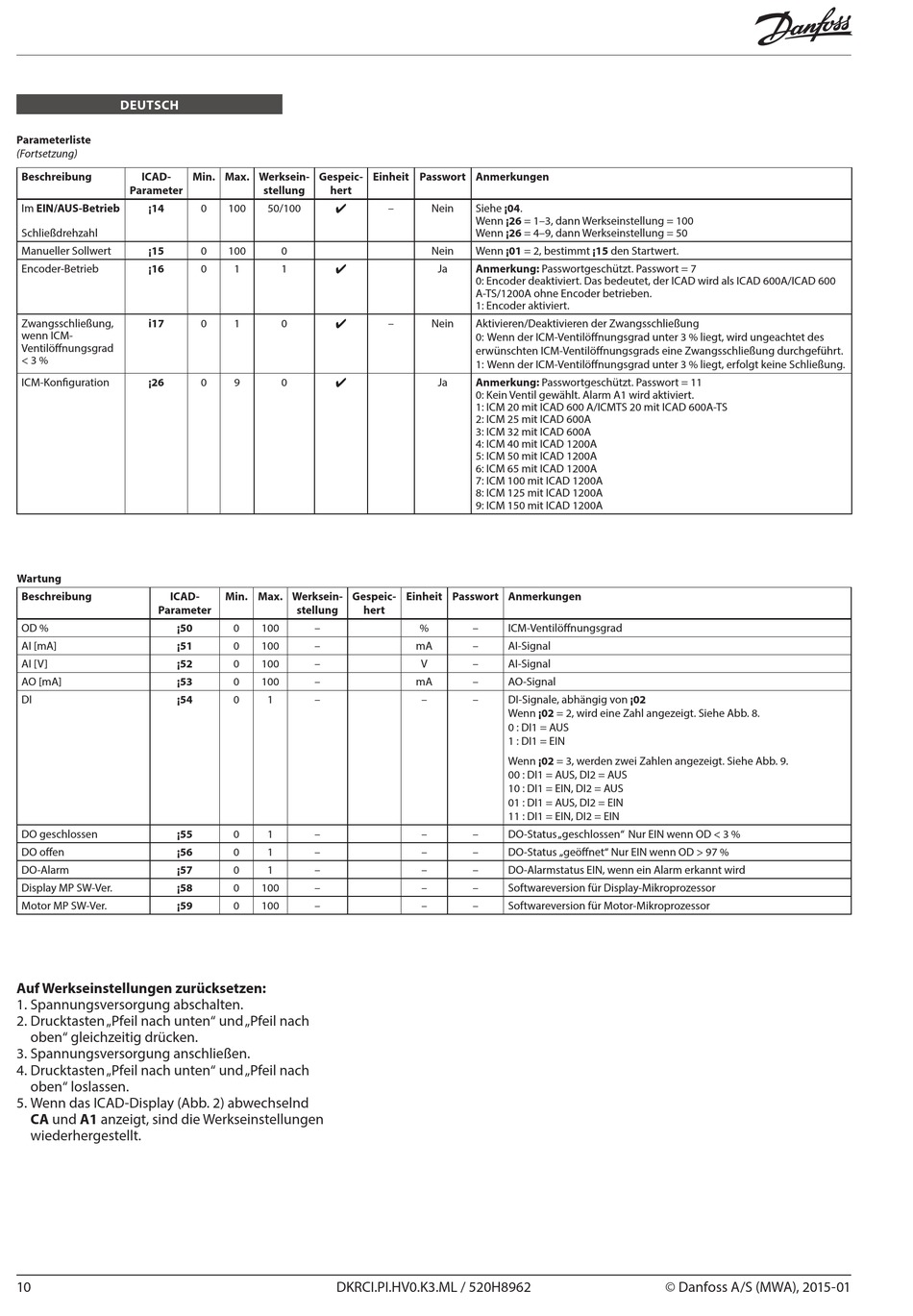

Parameterliste
(Fortsetzung)
Beschreibung
ICAD-
Parameter
Im EIN/AUS-Betrieb
¡14
Schließdrehzahl
Manueller Sollwert
¡15
¡16
Encoder-Betrieb
Zwangsschließung,
i17
wenn ICM-
Ventilö nungsgrad
< 3 %
¡26
ICM-Kon guration
Wartung
Beschreibung
ICAD-
Parameter
¡50
OD %
AI [mA]
¡51
¡52
AI [V]
AO [mA]
¡53
¡54
DI
DO geschlossen
¡55
¡56
DO o en
DO-Alarm
¡57
Display MP SW-Ver.
¡58
Motor MP SW-Ver.
¡59
Auf Werkseinstellungen zurücksetzen:
1. Spannungsversorgung abschalten.
2. Drucktasten „Pfeil nach unten" und „Pfeil nach
oben" gleichzeitig drücken.
3. Spannungsversorgung anschließen.
4. Drucktasten „Pfeil nach unten" und „Pfeil nach
oben" loslassen.
5. Wenn das ICAD-Display (Abb. 2) abwechselnd
CA und A1 anzeigt, sind die Werkseinstellungen
wiederhergestellt.
10
Min. Max. Werksein-
Gespeic-
stellung
hert
0
100
50/100
0
100
0
0
1
1
0
1
0
0
9
0
Min. Max. Werksein-
Gespeic-
stellung
hert
0
100
–
0
100
–
0
100
–
0
100
–
0
1
–
0
1
–
0
1
–
0
1
–
0
100
–
0
100
–
DKRCI.PI.HV0.K3.ML / 520H8962
Einheit Passwort Anmerkungen
–
Nein
Siehe ¡04.
Wenn ¡26 = 1–3, dann Werkseinstellung = 100
Wenn ¡26 = 4–9, dann Werkseinstellung = 50
Nein
Wenn ¡01 = 2, bestimmt ¡15 den Startwert.
Anmerkung: Passwortgeschützt. Passwort = 7
Ja
0: Encoder deaktiviert. Das bedeutet, der ICAD wird als ICAD 600A/ICAD 600
A-TS/1200A ohne Encoder betrieben.
1: Encoder aktiviert.
–
Nein
Aktivieren/Deaktivieren der Zwangsschließung
0: Wenn der ICM-Ventilö nungsgrad unter 3 % liegt, wird ungeachtet des
erwünschten ICM-Ventilö nungsgrads eine Zwangsschließung durchgeführt.
1: Wenn der ICM-Ventilö nungsgrad unter 3 % liegt, erfolgt keine Schließung.
Anmerkung: Passwortgeschützt. Passwort = 11
Ja
0: Kein Ventil gewählt. Alarm A1 wird aktiviert.
1: ICM 20 mit ICAD 600 A/ICMTS 20 mit ICAD 600A-TS
2: ICM 25 mit ICAD 600A
3: ICM 32 mit ICAD 600A
4: ICM 40 mit ICAD 1200A
5: ICM 50 mit ICAD 1200A
6: ICM 65 mit ICAD 1200A
7: ICM 100 mit ICAD 1200A
8: ICM 125 mit ICAD 1200A
9: ICM 150 mit ICAD 1200A
Einheit Passwort Anmerkungen
%
–
ICM-Ventilö nungsgrad
mA
–
AI-Signal
V
–
AI-Signal
mA
–
AO-Signal
DI-Signale, abhängig von ¡02
–
–
Wenn ¡02 = 2, wird eine Zahl angezeigt. Siehe Abb. 8.
0 : DI1 = AUS
1 : DI1 = EIN
Wenn ¡02 = 3, werden zwei Zahlen angezeigt. Siehe Abb. 9.
00 : DI1 = AUS, DI2 = AUS
10 : DI1 = EIN, DI2 = AUS
01 : DI1 = AUS, DI2 = EIN
11 : DI1 = EIN, DI2 = EIN
–
–
DO-Status „geschlossen" Nur EIN wenn OD < 3 %
–
–
DO-Status „geö net" Nur EIN wenn OD > 97 %
–
–
DO-Alarmstatus EIN, wenn ein Alarm erkannt wird
–
–
Softwareversion für Display-Mikroprozessor
–
–
Softwareversion für Motor-Mikroprozessor
