Installation Guide
Actuator
ICAD 600A / ICAD 600A-TS / ICAD 1200A

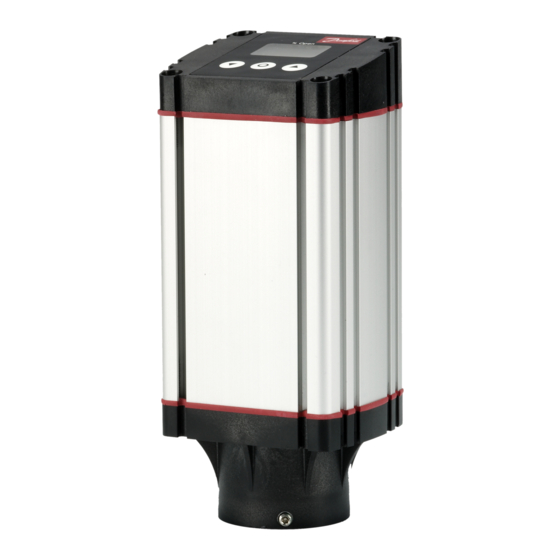

ICAD 600A /
ICAD 600A-TS

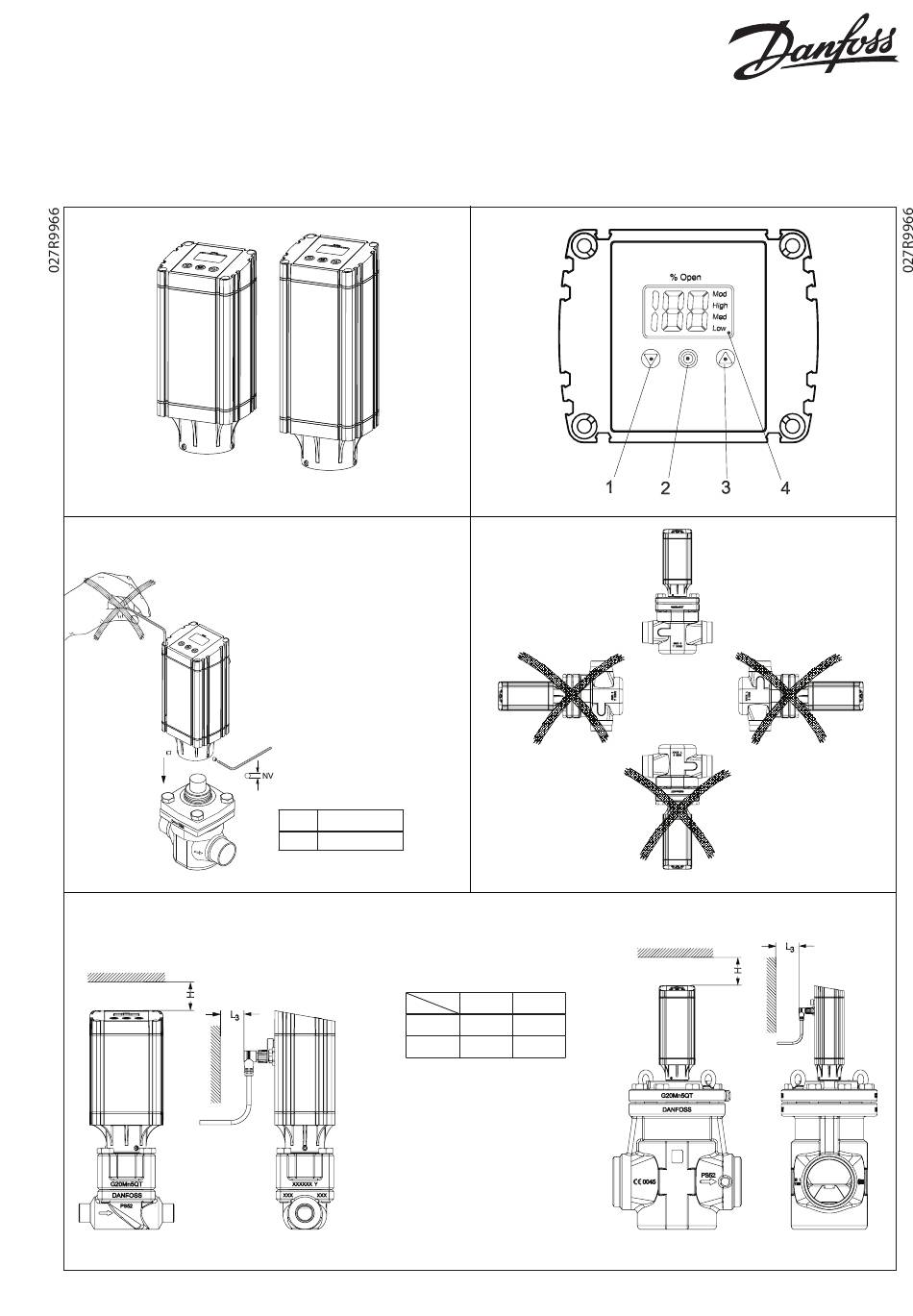

Fig. 1
Fig. 3
Fig. 5a, ICM + ICAD 600A/ICAD 600A-TS
© Danfoss A/S (MWA), 2015-01
ICAD 1200A
Note: When mounting the
ICAD make sure to push ICAD
down to mechanical stop.
Hinweis: Beim Montieren des
ICAD sicherstellen, dass er bis
zum mechanischen Anschlag
heruntergedrückt wird.
Remarque : lors du montage de
l'ICAD, veillez à pousser l'ICAD
jusqu'à la butée mécanique.
Nota: Al instalar el actuador ICAD,
asegúrese de presionarlo hasta
alcanzar el tope mecánico.
2.5 mm
Nm
LB-feet
3
2.5
H
L
3
DKRCI.PI.HV0.K3.ML / 520H8962
ICAD 600A
ICAD 600A-TS
ICAD 1200A
Fig. 2
Fig. 4
mm
in.
45
1.77
25
1
Fig. 5b, ICM + ICAD 1200A
1
