4.11. Betätigung der Feststellbrem-
se mit Bremshebelverlängerung
Die Betätigung der Feststellbremse mit Bremshebelverlängerung ist
gleich wie die Betätigung der Feststellbremse (s.Kap. 4.10.1)
Bremshebelverlängerung einklappen
• Der Bremshebel kann während der Fahrt oder beim seitlichen
Umsteigen eingeklappt werden.

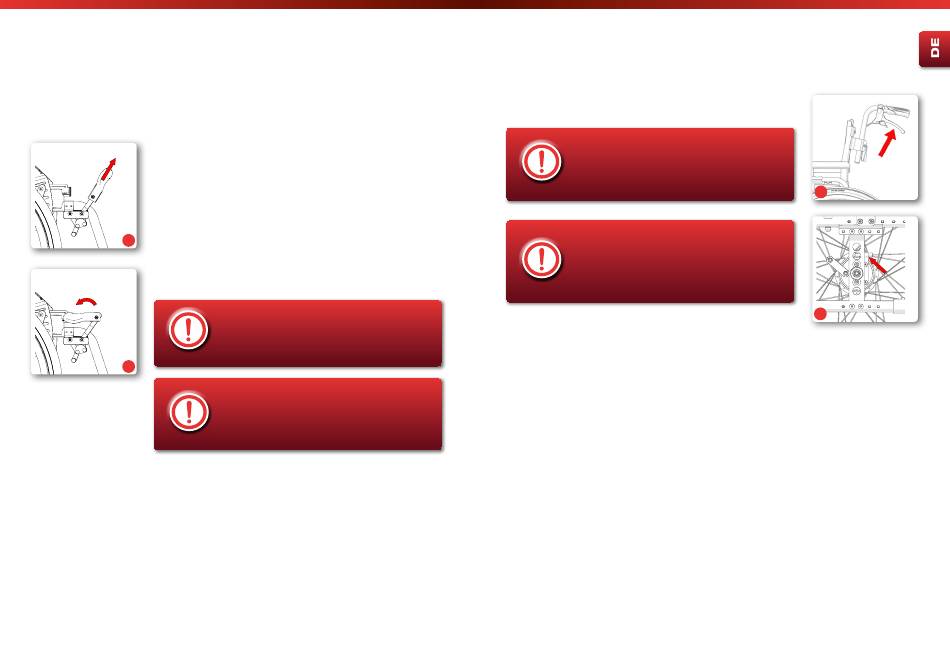

• Ziehen Sie den Kunststoffgriff aus dem Hebel (Abb. 25).
25.
• Klappen Sie den Kunststoffgriff um (Abb. 26).
• Vor Fahrtantritt muss die Bremse in umgekehrter Reihenfolge wieder
in Betriebsstellung gebracht werden.
26.
30 30
| Sondergröße
Verwenden Sie den Bremshebel niemals als Stütze
- z.B. beim Übersetzen oder Aufstehen -, es besteht
sonst Kipp- und Sturzgefahr! Der Hebel könnte
abbrechen!
Die Feststellbremse - mit und ohne
Bremshebelverlängerung - wirkt nur auf
ein Antriebsrad und muss daher immer
beidseitig verwendet werden!
Leichtgewichtrollstuhl |
Sondergröße |

4.12. Trommelbremse (optional)

Die Trommelbremse ersetzt nicht
die Feststellbremse.
Die Einstellung an den Bremsen darf nur von
geschulten Fachleuten
Bedenken Sie, dass falsch eingestellte Bremsen
lebensbedrohliche Folgen haben können.
Der Rollstuhl kann optional mit einer Trommelbremse, die nur von
einer Begleitperson über die Bremshebel an den Schiebegriffen aus zu
bedienen ist, ausgerüstet werden (Abb. 27).

Einstellen der Trommelbremse

Die Grundeinstellung der Trommelbremse wird an der Seilklemmschraube
vorgenommen. Die Feineinstellung wird über die Stellmutter am
Bremsseil vorgenommen. Wird die Stellmutter aufgedreht, verstärkt sich
die Bremswirkung (Abb. 28).
• Die Trommelbremsen wirken jeweils nur auf ein Antriebsrad!
• Auch Trommelbremsen unterliegen einem natürlichen Verschleiß. Bei
nachlassender Bremswirkung darf der Rollstuhl nicht mehr betrieben
werden. Um dies zu vermeiden, sollten Sie zu Ihrer eigenen Sicherheit
die Bremsanlage vor jedem Fahrtantritt auf Funktionstüchtigkeit
prüfen!
• Nach Beendigung des Einstellvorganges alle Schrauben fest anziehen
und eine Bremsprobe durchführen!
Bischoff & Bischoff GmbH |2023-11-15 - Revision: 4
Pyro Light Optima
Pyro Light Optima XL
27.
durchgeführt werden.
28.
