Einstellanleitung für Gasarmatur
Die Gasarmatur sollte nur nachgestellt, wenn die Emissionen außerhalb
der Grenzwerte liegen oder eine andere als die werkseitig eingestellte
Gasart verwendet wird. Überschreitung der Emissionsgrenzwerte:
▶ Werkseitige Gasart am Typschild des Geräts ablesen ( 2.5 "Typ-
schild").
▶ O2-Werte anhand der Einstelldaten aus der Tabelle überprüfen
( Tab. 11 "Einstelldaten").
CO2/Gas-Lu -Ver-
hältnis-Regelung
O2-, CO-Werte an FL
Volllastregelung
prüfen

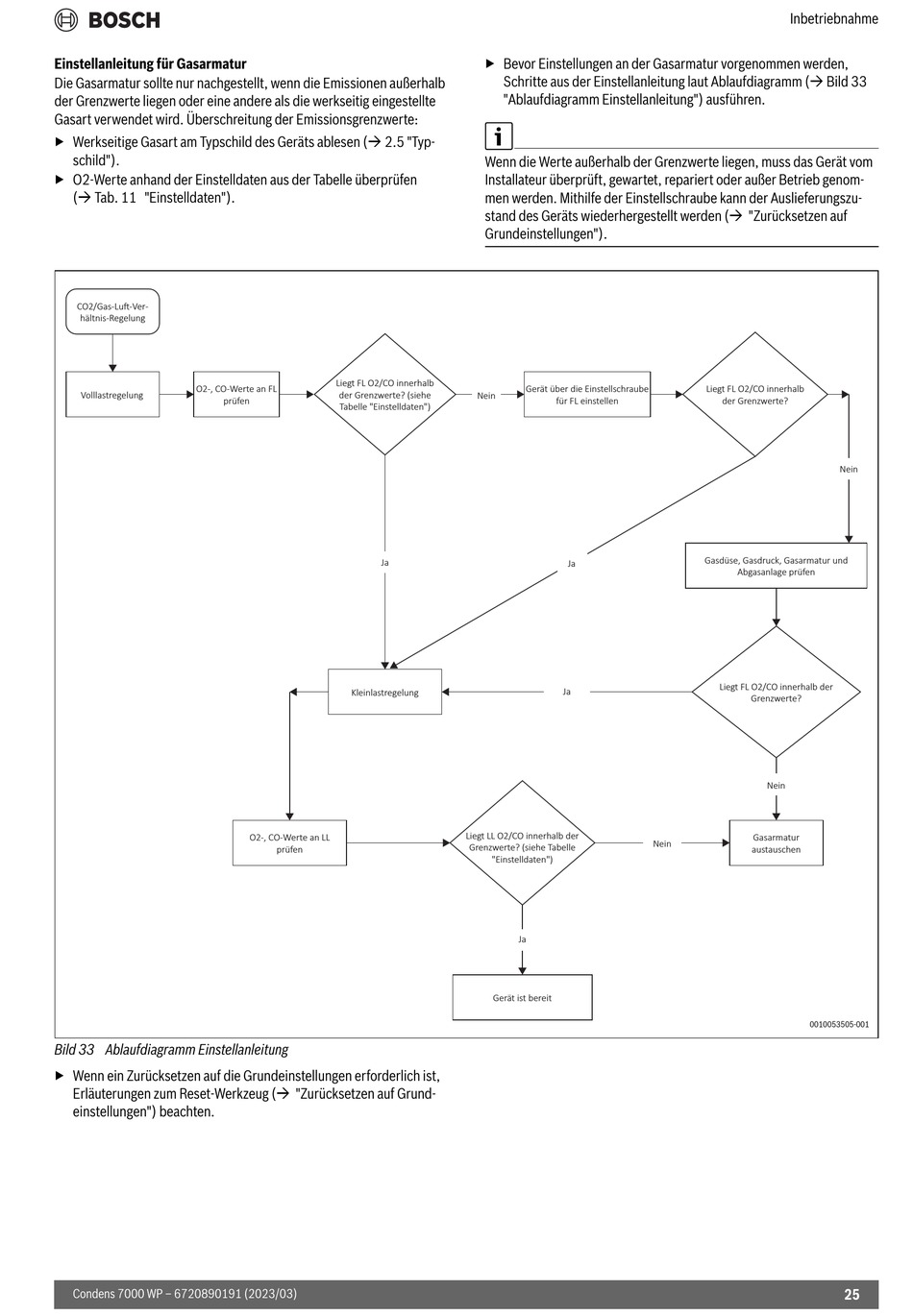

Bild 33 Ablaufdiagramm Einstellanleitung
▶ Wenn ein Zurücksetzen auf die Grundeinstellungen erforderlich ist,
Erläuterungen zum Reset-Werkzeug ( "Zurücksetzen auf Grund-
einstellungen") beachten.
Condens 7000 WP – 6720890191 (2023/03)
Liegt FL O2/CO innerhalb
der Grenzwerte? (siehe
Tabelle "Einstelldaten")
Ja
Kleinlastregelung
O2-, CO-Werte an LL
prüfen
▶ Bevor Einstellungen an der Gasarmatur vorgenommen werden,
Schritte aus der Einstellanleitung laut Ablaufdiagramm ( Bild 33
"Ablaufdiagramm Einstellanleitung") ausführen.
Wenn die Werte außerhalb der Grenzwerte liegen, muss das Gerät vom
Installateur überprüft, gewartet, repariert oder außer Betrieb genom-
men werden. Mithilfe der Einstellschraube kann der Auslieferungszu-
stand des Geräts wiederhergestellt werden ( "Zurücksetzen auf
Grundeinstellungen").
Gerät über die Einstellschraube
Nein
für FL einstellen
Ja
Ja
Liegt LL O2/CO innerhalb der
Grenzwerte? (siehe Tabelle
"Einstelldaten")
Ja
Gerät ist bereit
Inbetriebnahme
Liegt FL O2/CO innerhalb
der Grenzwerte?
Gasdüse, Gasdruck, Gasarmatur und
Abgasanlage prüfen
Liegt FL O2/CO innerhalb der
Grenzwerte?
Nein
Gasarmatur
Nein
austauschen
0010053505-001
Nein
