Hinweis
Installieren Sie nur SFP Transceiver, die mit dem RUGGEDCOM-Router/-Switch
kompatibel sind. Informationen darüber, welche RUGGEDCOM-Router/-Switches
mit einem SFP Transceiver kompatibel sind, finden Sie in "Verfügbare SFP
Transceiver" (Seite 2).
1.
2.
3.
4.
5.
6.
RUGGEDCOM SFP Transceiver
Referenzhandbuch, 11/2023, C79000-G8900-1251-34
Stellen Sie sicher, dass alle potentiellen elektrostatischen Aufladungen korrekt
entladen werden, um elektrostatische Entladungen (ESD) zu vermeiden. Erreicht
werden kann dies kann durch Tragen eines ESD-Armbands, das entweder mit
dem Gehäusemasseanschluss oder einer blanken Metalloberfläche am Router/
Switch verbunden ist.
Nehmen Sie den SFP Transceiver aus seiner Verpackung.
VORSICHT
Mechanische Gefährdung – Beschädigungsgefahr für das Bauteil.
SFP Transceiver sind für den Einbau nur in einer Richtung entwickelt. Den SFP
Transceiver nicht gewaltsam in den Anschluss einsetzen.
Entfernen Sie den Staubschutzstopfen am Anschluss und bewahren Sie ihn für
die spätere Verwendung auf.
Setzen Sie den SFP Transceiver in den Anschluss ein, drehen Sie dann den
Sicherungsbügel am SFP Transceiver nach oben und drücken Sie ihn ein, um den
Transceiver sicher zu verriegeln.
1
2
SFP Transceiver
1
Sicherungsbügel
2

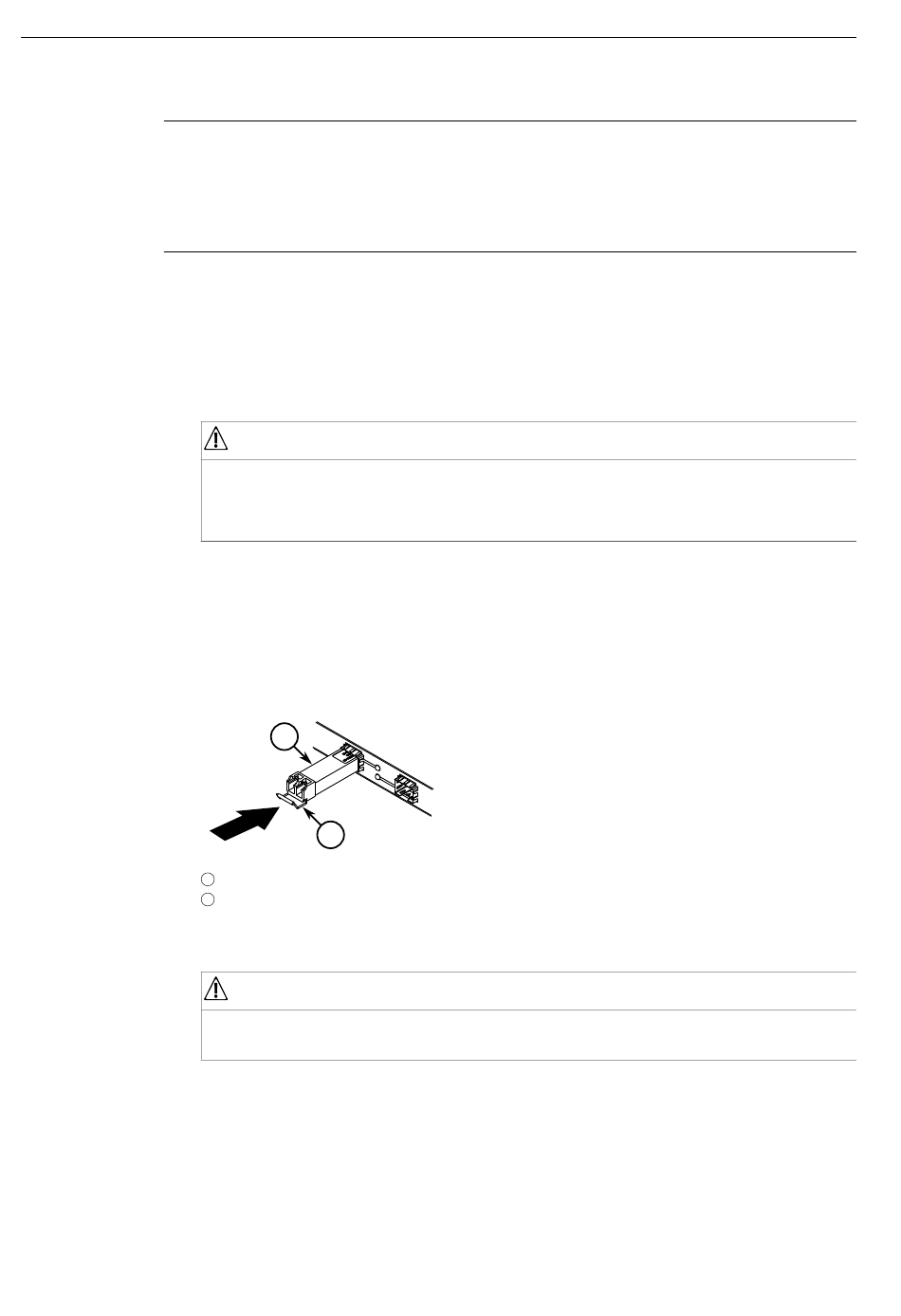

Abbildung 8.1 SFP Transceiver einbauen (typischer Fall)
NOTICE
Entfernen Sie den Staubschutzstopfen erst, wenn der SFP Transceiver bereit für
den Anschluss eines Kabels ist.
Entfernen Sie den Staubschutzstopfen vom SFP Transceiver und bewahren Sie
ihn für künftige Verwendung auf.
Entfernen Sie die Staubschutzkappe am Kabel und schließen Sie dieses sofort an
den SFP Transceiver an.
