17 | Technische Daten

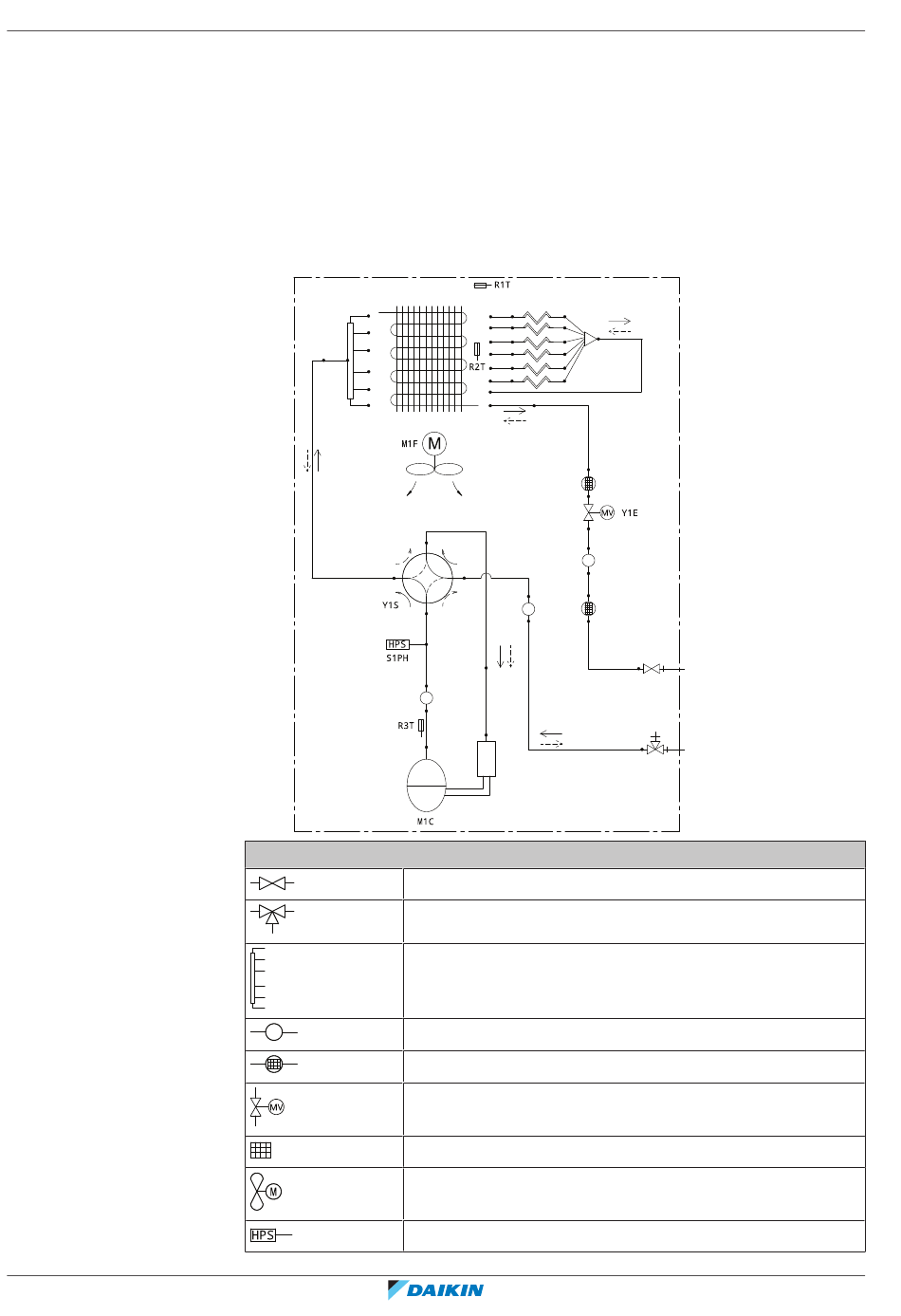

17.2 Rohrleitungsplan

17.2.1 Rohrleitungsplan: Außengerät
Referenz für Installateure
74
PED Kategorien von Gerät:
▪ Hochdruckschalter: Kategorie IV,
▪ Verdichter: Kategorie II;
▪ Andere Geräte: Art. 4§3.
RXM42A
Rohrleitungsplan-Legende
Flüssigkeits-Absperrventil
Gas-Absperrventil
Refnet
Dämpfer
Dämpfer mit Filter
Elektronisches Expansionsventil
Filter
Propeller-Ventilator
Hochdruckschalter (automatische Rückstellung)
A
B
RXM-A, ARXM-A
R32 Split-Baureihen
4P718129-3B – 2023.11
