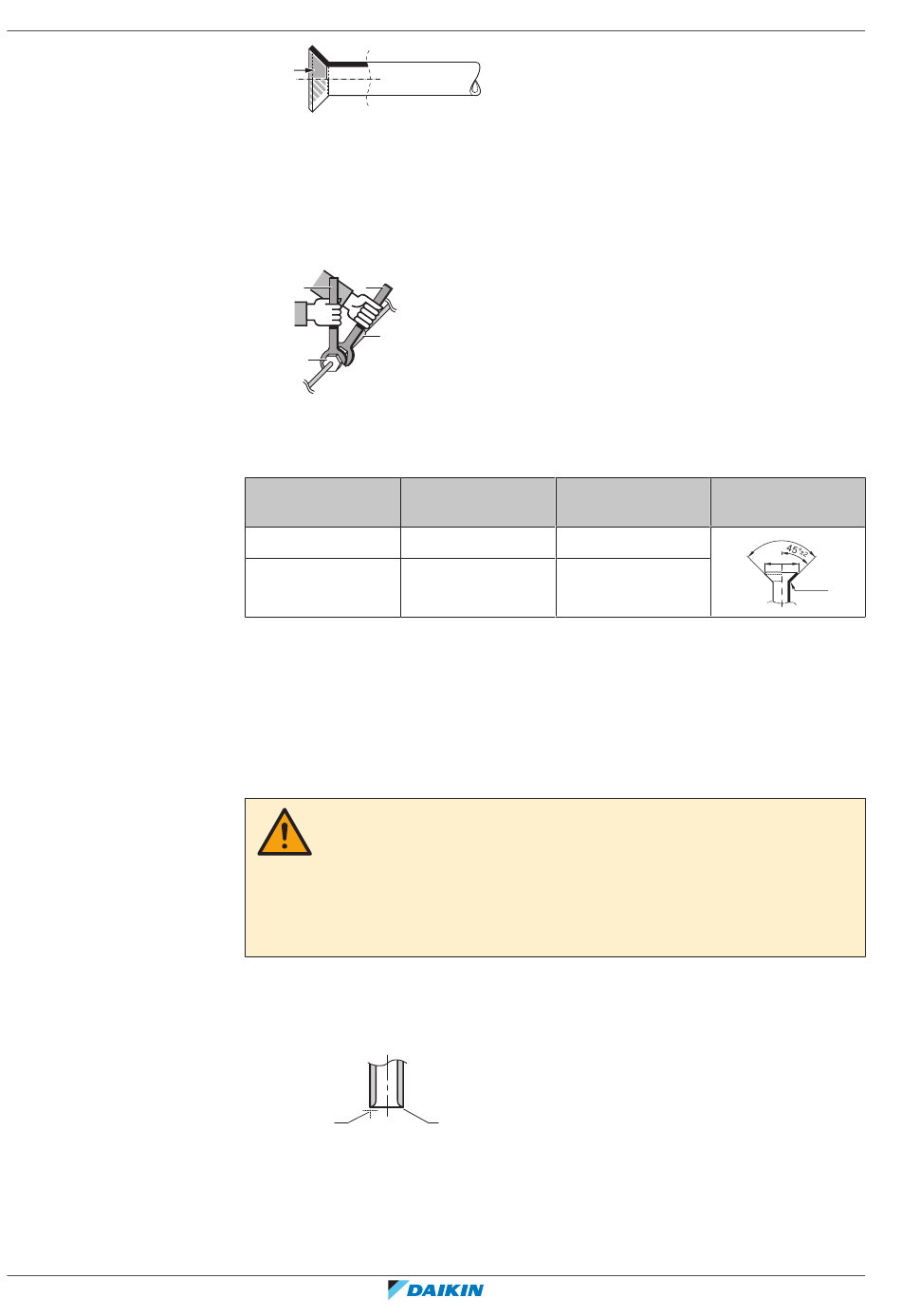

7.2.4 Leitfaden für Biegen von Rohren
7.2.5 Das Rohrende aufbördeln
Referenz für Installateure
38
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in
Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der
Überwurfmutter IMMER einen Schraubenschlüssel zusammen mit einem
Drehmomentschlüssel. Sonst besteht die Gefahr, dass die Mutter bricht oder
dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Überwurfmutter
Rohrstärke (mm) Anzugsdrehmomen
Ø6,4
Ø9,5
Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie
möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).
VORSICHT
▪
Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
▪
Bördelanschlüsse
Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
▪
Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei
Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,
damit die Späne NICHT in das Rohr fallen.
a
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf
das Rohr.
Aufweitungsmaße
t (N•m) (A) (mm)
15~17 8,7~9,1
33~39 12,8~13,2
nicht wiederverwenden.
b
Form der
Aufweitung (mm)
90°
±2
ØA
R=
0.4~0.8
Verwenden Sie neue
RXM-A, ARXM-A
R32 Split-Baureihen
