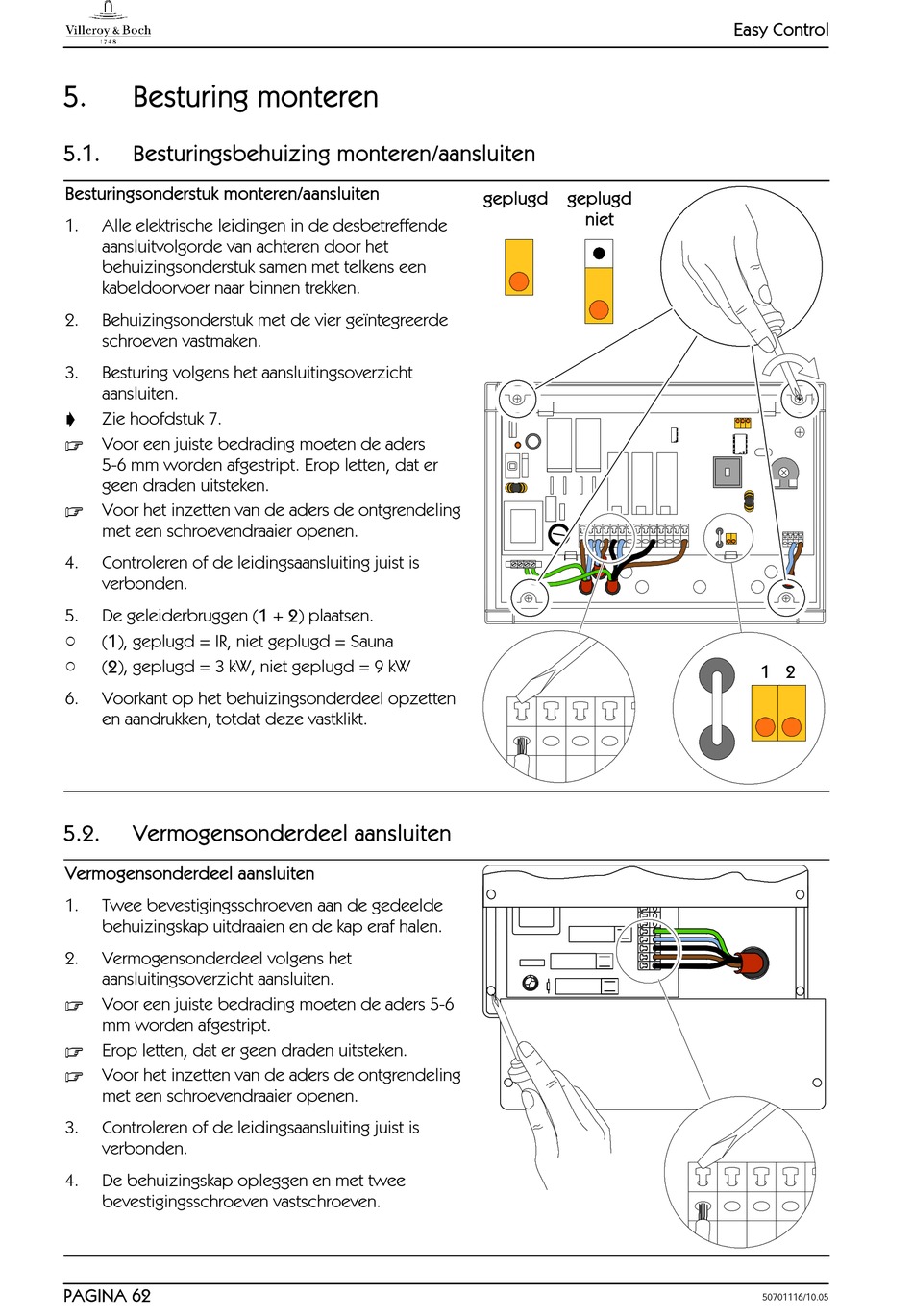

5.
Besturing monteren
5.1.
Besturingsbehuizing monteren/aansluiten
Besturingsonderstuk monteren/aansluiten
1.
Alle elektrische leidingen in de desbetreffende
aansluitvolgorde van achteren door het
behuizingsonderstuk samen met telkens een
kabeldoorvoer naar binnen trekken.
2.
Behuizingsonderstuk met de vier geïntegreerde
schroeven vastmaken.
3.
Besturing volgens het aansluitingsoverzicht
aansluiten.
'
Zie hoofdstuk 7.
.
Voor een juiste bedrading moeten de aders
5-6 mm worden afgestript. Erop letten, dat er
geen draden uitsteken.
.
Voor het inzetten van de aders de ontgrendeling
met een schroevendraaier openen.
4.
Controleren of de leidingsaansluiting juist is
verbonden.
5.
De geleiderbruggen (1 + 2) plaatsen.
d
(1), geplugd = IR, niet geplugd = Sauna
d
(2), geplugd = 3 kW, niet geplugd = 9 kW
6.
Voorkant op het behuizingsonderdeel opzetten
en aandrukken, totdat deze vastklikt.
5.2.
Vermogensonderdeel aansluiten
Vermogensonderdeel aansluiten
1.
Twee bevestigingsschroeven aan de gedeelde
behuizingskap uitdraaien en de kap eraf halen.
2.
Vermogensonderdeel volgens het
aansluitingsoverzicht aansluiten.
.
Voor een juiste bedrading moeten de aders 5-6
mm worden afgestript.
.
Erop letten, dat er geen draden uitsteken.
.
Voor het inzetten van de aders de ontgrendeling
met een schroevendraaier openen.
3.
Controleren of de leidingsaansluiting juist is
verbonden.
4.
De behuizingskap opleggen en met twee
bevestigingsschroeven vastschroeven.
PAGINA 62
geplugd
geplugd
niet
Easy Control
1 2
50701116/10.05
