Easy Control
6.

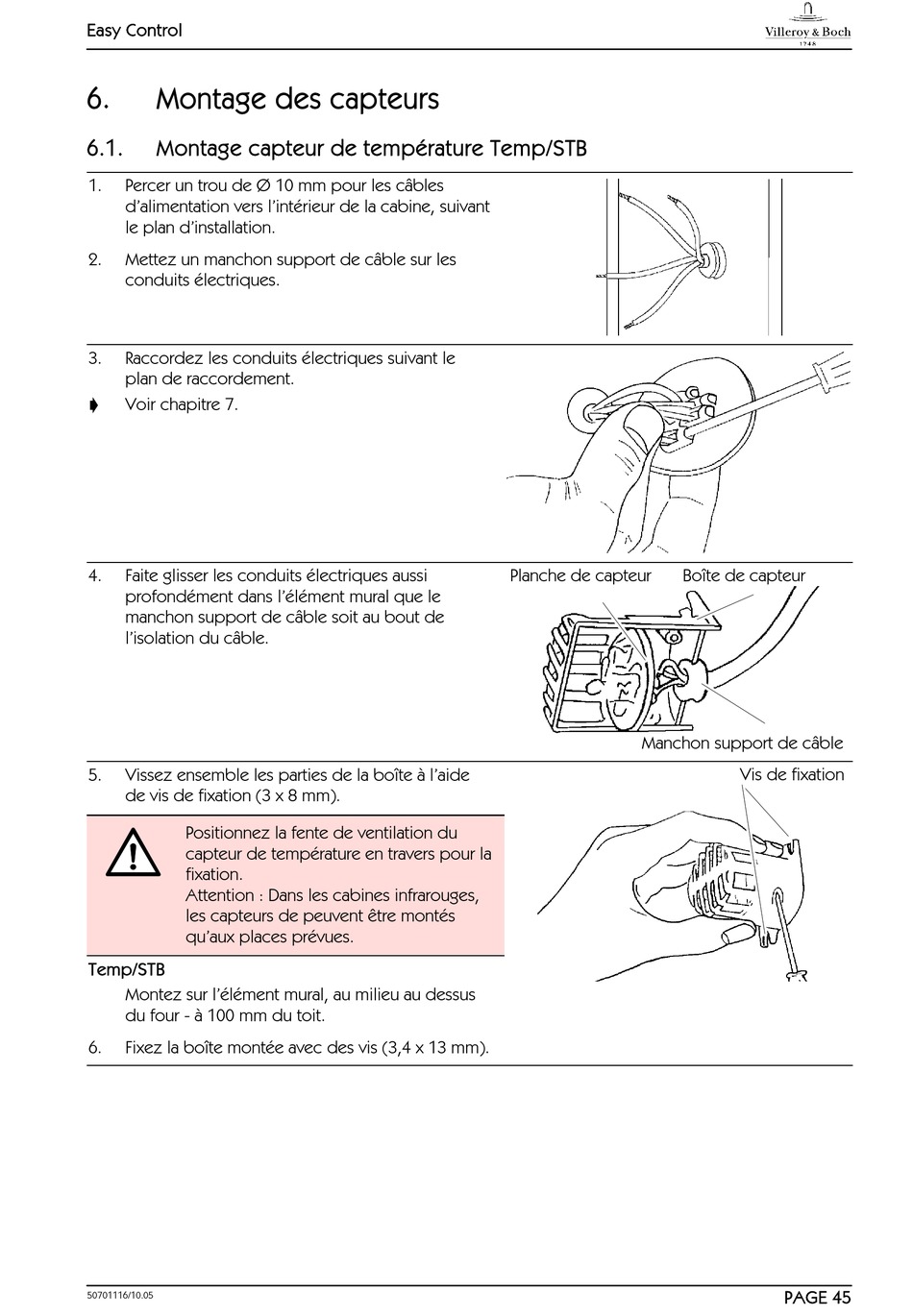

Montage des capteurs
6.1.
Montage capteur de température Temp/STB
1.
Percer un trou de Ø 10 mm pour les câbles
d'alimentation vers l'intérieur de la cabine, suivant
le plan d'installation.
2.
Mettez un manchon support de câble sur les
conduits électriques.
3.
Raccordez les conduits électriques suivant le
plan de raccordement.
'
Voir chapitre 7.
4.
Faite glisser les conduits électriques aussi
profondément dans l'élément mural que le
manchon support de câble soit au bout de
l'isolation du câble.
5.
Vissez ensemble les parties de la boîte à l'aide
de vis de fixation (3 x 8 mm).
Positionnez la fente de ventilation du
capteur de température en travers pour la
fixation.
Attention : Dans les cabines infrarouges,
les capteurs de peuvent être montés
qu'aux places prévues.
Temp/STB
Montez sur l'élément mural, au milieu au dessus
du four - à 100 mm du toit.
6.
Fixez la boîte montée avec des vis (3,4 x 13 mm).
50701116/10.05
Planche de capteur
Boîte de capteur
Manchon support de câble
Vis de fixation
PAGE 45
