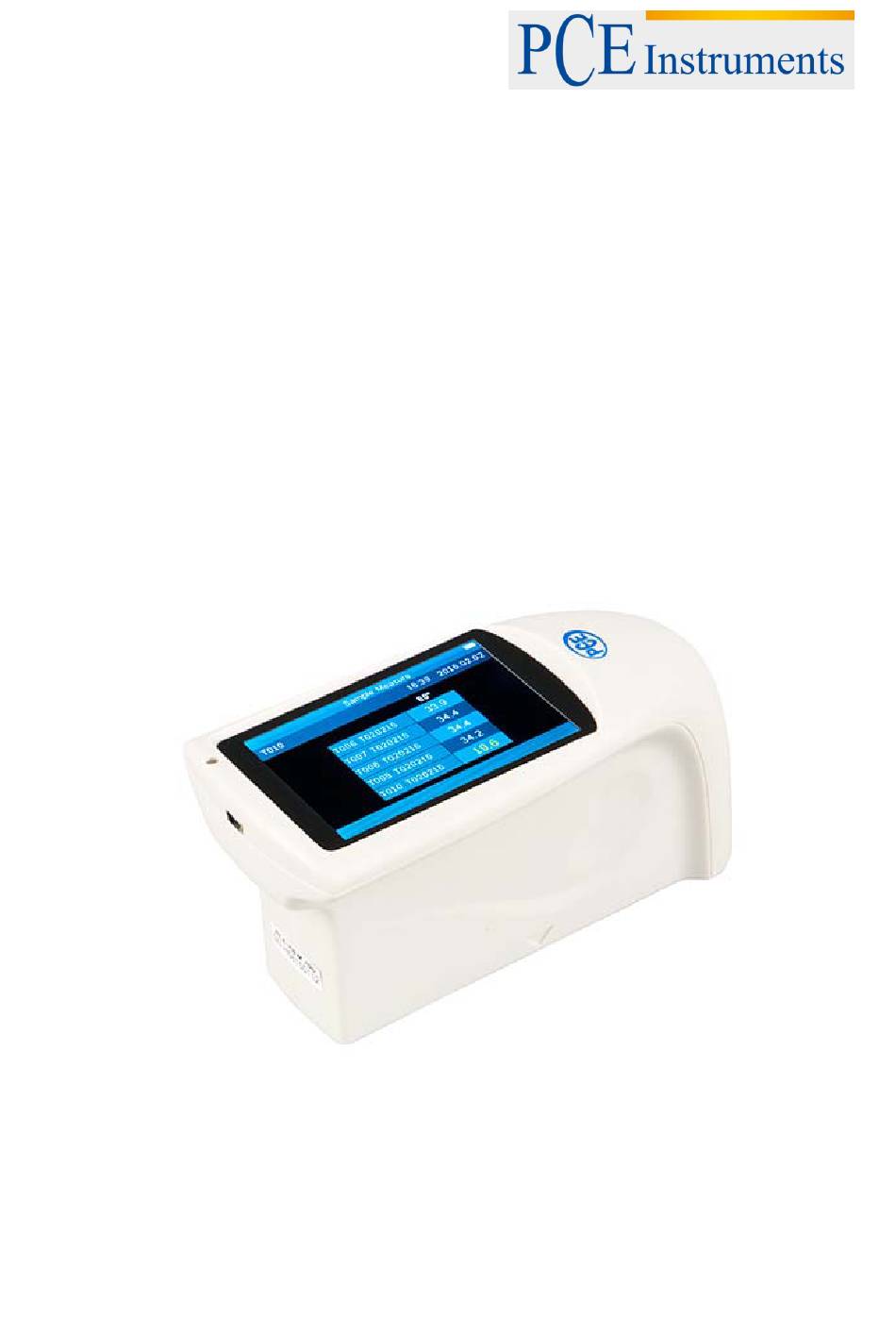

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Glanzprüfer PCE-PGM 60 Version 1.0 Erstelldatum 11.02.2016 Letzte Änderung 24.02.2016...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Lieferumfang ..........................3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Betriebsanleitung ....................5 Funktionsbeschreibung ......................5 Kalibrierung..........................6 Display ............................6 Software ........................
- Seite 3 BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Glanzprüfer PCE-PGM 60 von PCE Instruments entschieden haben. Der Glanzprüfer PCE-PGM 60 ist ein einfaches Messgerät um den Glanz verschiedenster Materialien zu Messen. Dabei wird in einem standardisierten Winkel von 60° das Objekt beleuchtet, ein Sensor gegenüber nimmt dann die Stärke der Reflexion auf und gibt Sie als Glanzpunkte/ Glossunits wieder.
- Seite 4 BETRIEBSANLEITUNG Halten Sie den Glanzstandard sauber. Öl, Staub oder Fingerabdrücke auf der Oberfläche verfälschen das Messergebnis deutlich. Zum Reinigen der Optik kann Reinigungsalkohol oder Ethanol verwendet werden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen Messgeometrie 60 °...
- Seite 5 BETRIEBSANLEITUNG Betriebsanleitung Funktionsbeschreibung LCD Bildschirm: Farbdisplay zum Anzeigen der letzten fünf Glanzmesswerte. Ein/ Aus – Messschalter: Ein- und Ausschalten durch 3 Sekunden langes gedrückt halten des Schalters. Messung starten durch tippen des Schalters. Statusleuchte: Die Statusleuchte leuchtet während des einschalte Vorgangs grün. Danach bleibt diese solange aus, bis Sie durch einen niedrigen Batteriestand oder das Aufladen rot erleuchtet.
- Seite 6 Glanzprüfern ausschließlich im „Basic“-Modus. Dieser Modus zeigt Ihnen direkt den Messwert einer einzelnen Messung. Das PCE-PGM 60 zeigt Ihnen die letzten 5 Messungen an. In der linken oberen Ecke zeigt Ihnen das Messgerät den Messnamen der letzten Messung. In der rechten oberen wird Ihnen...
- Seite 7 BETRIEBSANLEITUNG Software Interface Create a new task Erstellen einer neuen Datei Open an existing task file Eine vorhandene Datei öffnen Save the current task Momentan geöffnete Messung speichern Measure Durchführen einer Messung Manage Standard Einpflegen von Standardwerten Calibrate the instrument Durchführen einer Kalibrierung Manage instrument records Weiterverarbeitung des Gerätespeichers...
- Seite 8 BETRIEBSANLEITUNG File(Datei) Unter dem Menüpunkt Datei finden sich folgende Auswahlmöglichkeiten: New (Neu) Erstellen einer neuen Datei Open (Öffnen) Öffnen einer bestehenden Datei Save (Speichern) Überschreiben der bestehenden Datei Save as (Speichern unter) Speichern der momentanen Datei unter Angabe des Speicherortes Export Data (Daten exportieren) Datei als .csv Datei exportieren Rename (Umbenennen)
- Seite 9 BETRIEBSANLEITUNG Report(Bericht) Print (Drucke) Drucken aller Messwerte als Bericht Print Selected Records (Markierte Drucken aller markierten Messwerte als Bericht Werte drucken) Print to Word (Übertragen in Word) Übertragen aller Messwerte als Bericht zu Word Print Selected Records to Word Übertragen aller markierten Messwerte als Bericht zu Word (Markierte Werte nach Word Übertragen) Set Report Information...
