DIRIS A40/A41 - RS485 - ETHERNET
VORAUSGEHENDE KONTROLLEN
Für die Sicherheit von Personen und Anlagen lesen
Sie dieses Handbuch aufmerksam durch, bevor das
Gerät in Betrieb genommen wird.
Bei Empfang des Gerätes DIRIS A40/A41 muß
folgendes überprüft werden:
ALLGEMEINE HINWEISE
Funktionen
Das optionale Ethernet-Modul kommt mit dem DIRIS A40/A41 (Art.-Nr. 48250201, 48250202, 48250207,
48251201, 48251202, 4825U201, 48250211, 48250213, 48250214) zum Einsatz und stellt eine Verbindung mit
einem Netzwerk vom Typ 10BaseT oder 100BaseT her. Mit ihm sind insbesondere die Auswertung der Daten
und die Überwachung der multifunktionalen Messgeräte DIRIS von einem PC oder einer SPS-Steuerung aus
möglich.

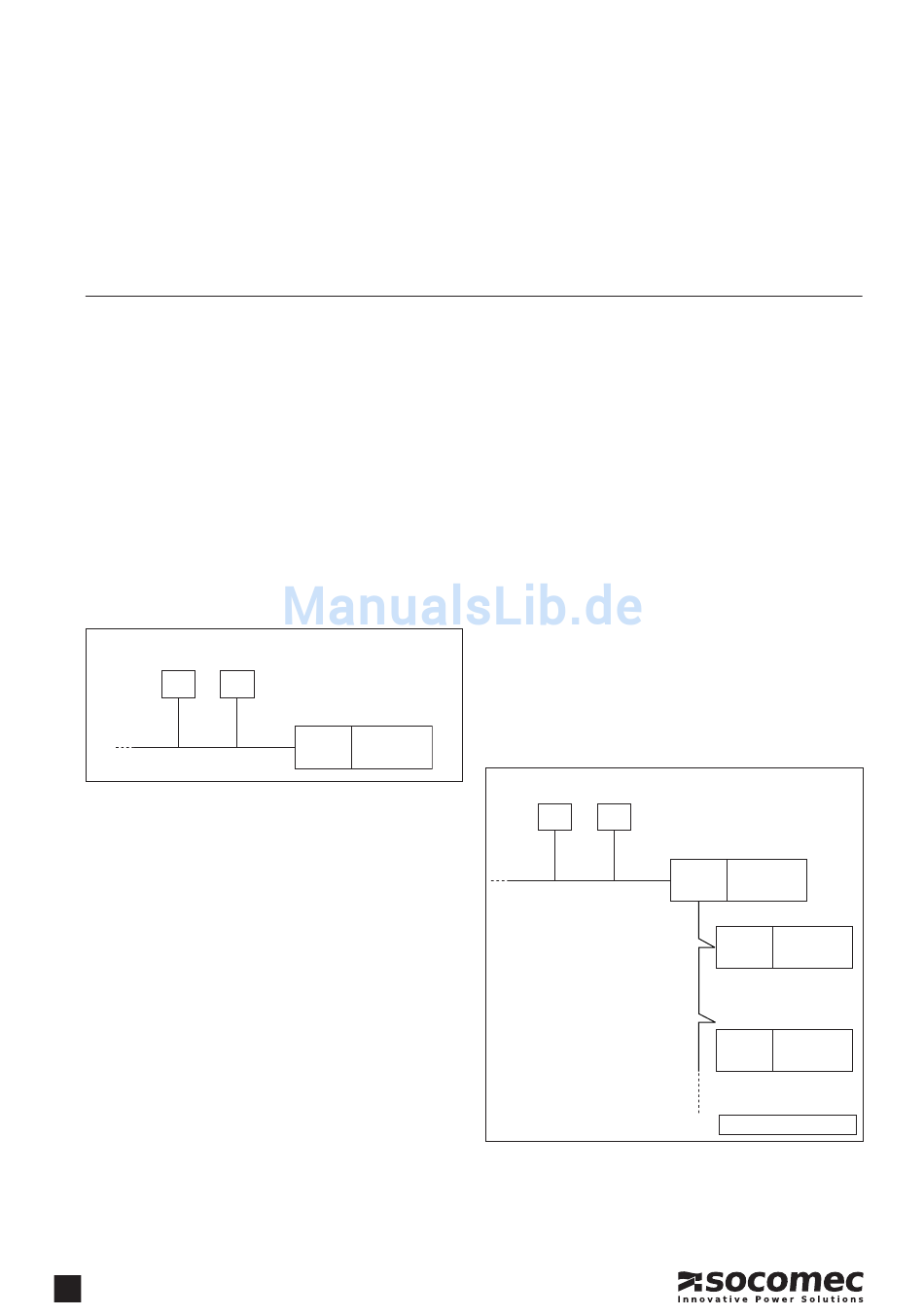

Das Modul steht in zwei Ausführungen zur Verfügung:
• E THERNET-MODUL – Réf. 48250203 :
> Verbindung über eine RJ45-Steckverbindung.
> Protokoll MODBUS TCP oder MODBUS RTU mit TCP
> W EB-Server zur Konfiguration des Geräts, zur
Visualisierung der wichtigsten Größen und zur
Diagnose.
(Max. 4 Clienten)
Client 1
Client 2
PC
API
4
DIRIS A40/A41 - Ref.: 536 181 B D
®
Ethernet-
DIRIS A40/41
Modul
@1
TCP/IP
• Z ustand der Verpackung,
• S ind Transportschäden zu melden,
• E ntspricht der Packungsinhalt Ihrer Bestellung,
• D ie Verpackung enthält das Produkt und die
Bedienungsanleitung.
• E THERNET-MODUL MIT MODBUS-RTU-GATEWAY
– Art.-Nr. 48250204 :
> Funktion des MODBUS-Gateway-Masters mit drei-
poligem Anschluss RS485
> Protokolle MODBUS TCP und MODBUS RTU mit
TCP .
> W EB-Server zur Konfiguration des Geräts, zur
Visualisierung der wichtigsten Größen und zur
Diagnose.
Das Gateway dieser Ausführung erlaubt die Nutzung
des Moduls als Master eines Jbus/Modbus-Netzwerks
über RS485 mit maximal 246 Slaves. Hierfür muss als
Jbus/Modbus-Adresse eine andere Adresse als 255
konfiguriert werden.
(Max. 4 Clienten)
Client 1
Client 2
PC
API
TCP/IP
(RJ45)
MODBUS
(RS485)
Ethernet-
DIRIS A40/41
Modul
@1
Modul
DIRIS A40/41
RS485
@2
Modul
DIRIS A40/41
RS485
@3
Maximal 246 Slaves
