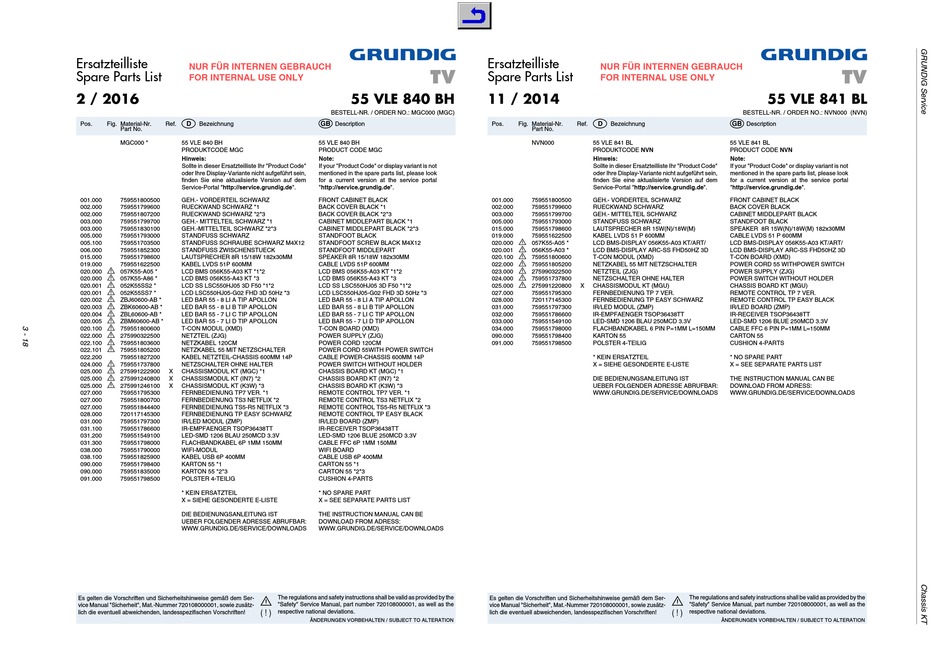

Ersatzteilliste
NUR FÜR INTERNEN GEBRAUCH
Spare Parts List
FOR INTERNAL USE ONLY
2 / 2016
d
Pos. Fig. Material-Nr. Ref. Bezeichnung
Part No.
MGC000 * 55 VLE 840 BH
PRODUKTCODE MGC
Hinweis:
Sollte in dieser Ersatzteilliste Ihr "Product Code"
oder Ihre Display-Variante nicht aufgeführt sein,
finden Sie eine aktualisierte Version auf dem
Service-Portal "http://service.grundig.de".
001.000 759551800500 GEH.- VORDERTEIL SCHWARZ
002.000 759551799600 RUECKWAND SCHWARZ *1
002.000 759551807200 RUECKWAND SCHWARZ *2*3
003.000 759551799700 GEH.- MITTELTEIL SCHWARZ *1
003.000 759551830100 GEH.-MITTELTEIL SCHWARZ *2*3
005.000 759551793000 STANDFUSS SCHWARZ
005.100 759551703500 STANDFUSS SCHRAUBE SCHWARZ M4X12
006.000 759551852300 STANDFUSS ZWISCHENSTUECK
015.000 759551798600 LAUTSPRECHER 8R 15/18W 182x30MM
019.000 759551622500 KABEL LVDS 51P 600MM
S
020.000 057K55-A05 * LCD BMS 056K55-A03 KT *1*2
S
020.000 057K55-A86 * LCD BMS 056K55-A43 KT *3
S
020.001 052K55SS2 * LCD SS LSC550HJ05 3D F50 *1*2
S
020.001 052K55SS7 * LCD LSC550HJ05-G02 FHD 3D 50Hz *3
S
020.002 ZBJ60600-AB * LED BAR 55 - 8 LI A TIP APOLLON
S
020.003 ZBK60600-AB * LED BAR 55 - 8 LI B TIP APOLLON
S
020.004 ZBL60600-AB * LED BAR 55 - 7 LI C TIP APOLLON
S
020.005 ZBM60600-AB * LED BAR 55 - 7 LI D TIP APOLLON
S
020.100 759551800600 T-CON MODUL (XMD)
S
022.000 275990322500 NETZTEIL (ZJG)
S
022.100 759551803600 NETZKABEL 120CM
S
022.101 759551805200 NETZKABEL 55 MIT NETZSCHALTER
022.200 759551827200 KABEL NETZTEIL-CHASSIS 600MM 14P
S
024.000 759551737800 NETZSCHALTER OHNE HALTER
S
025.000 275991222900 X CHASSISMODUL KT (MGC) *1
S
025.000 275991240800 X CHASSISMODUL KT (IN7) *2
S
025.000 275991246100 X CHASSISMODUL KT (K3W) *3
027.000 759551795300 FERNBEDIENUNG TP7 VER. *1
027.000 759551800700 FERNBEDIENUNG TS3 NETFLIX *2
027.000 759551844400 FERNBEDIENUNG TS5-R5 NETFLIX *3
028.000 720117145300 FERNBEDIENUNG TP EASY SCHWARZ
031.000 759551797300 IR/LED MODUL (ZMP)
031.100 759551786600 IR-EMPFAENGER TSOP36438TT
031.200 759551549100 LED-SMD 1206 BLAU 250MCD 3.3V
031.300 759551798000 FLACHBANDKABEL 6P 1MM 150MM
038.000 759551790000 WIFI-MODUL
038.100 759551825900 KABEL USB 6P 400MM
090.000 759551798400 KARTON 55 *1
090.000 759551835000 KARTON 55 *2*3
091.000 759551798500 POLSTER 4-TEILIG
* KEIN ERSATZTEIL
X = SIEHE GESONDERTE E-LISTE
DIE BEDIENUNGSANLEITUNG IST
UEBER FOLGENDER ADRESSE ABRUFBAR:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Ser-
vice Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätz-
lich die eventuell abweichenden, landesspezifischen Vorschriften!
TV
55 VLE 840 BH
BESTELL-NR. / ORDER NO.: MGC000 (MGC)
©
Description
55 VLE 840 BH
PRODUCT CODE MGC
Note:
If your "Product Code" or display variant is not
mentioned in the spare parts list, please look
for a current version at the service portal
"http://service.grundig.de".
FRONT CABINET BLACK
BACK COVER BLACK *1
BACK COVER BLACK *2*3
CABINET MIDDLEPART BLACK *1
CABINET MIDDLEPART BLACK *2*3
STANDFOOT BLACK
STANDFOOT SCREW BLACK M4X12
STANDFOOT MIDDLEPART
SPEAKER 8R 15/18W 182x30MM
CABLE LVDS 51P 600MM
LCD BMS 056K55-A03 KT *1*2
LCD BMS 056K55-A43 KT *3
LCD SS LSC550HJ05 3D F50 *1*2
LCD LSC550HJ05-G02 FHD 3D 50Hz *3
LED BAR 55 - 8 LI A TIP APOLLON
LED BAR 55 - 8 LI B TIP APOLLON
LED BAR 55 - 7 LI C TIP APOLLON
LED BAR 55 - 7 LI D TIP APOLLON
T-CON BOARD (XMD)
POWER SUPPLY (ZJG)
POWER CORD 120CM
POWER CORD 55WITH POWER SWITCH
CABLE POWER-CHASSIS 600MM 14P
POWER SWITCH WITHOUT HOLDER
CHASSIS BOARD KT (MGC) *1
CHASSIS BOARD KT (IN7) *2
CHASSIS BOARD KT (K3W) *3
REMOTE CONTROL TP7 VER. *1
REMOTE CONTROL TS3 NETFLIX *2
REMOTE CONTROL TS5-R5 NETFLIX *3
REMOTE CONTROL TP EASY BLACK
IR/LED BOARD (ZMP)
IR-RECEIVER TSOP36438TT
LED-SMD 1206 BLUE 250MCD 3.3V
CABLE FFC 6P 1MM 150MM
WIFI BOARD
CABLE USB 6P 400MM
CARTON 55 *1
CARTON 55 *2*3
CUSHION 4-PARTS
* NO SPARE PART
X = SEE SEPARATE PARTS LIST
THE INSTRUCTION MANUAL CAN BE
DOWNLOAD FROM ADRESS:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
The regulations and safety instructions shall be valid as provided by the
S
"Safety" Service Manual, part number 720108000001, as well as the
( ! ) respective national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Ersatzteilliste
NUR FÜR INTERNEN GEBRAUCH
Spare Parts List
FOR INTERNAL USE ONLY
11 / 2014
d
Pos. Fig. Material-Nr. Ref. Bezeichnung
Part No.
NVN000 55 VLE 841 BL
PRODUKTCODE NVN
Hinweis:
Sollte in dieser Ersatzteilliste Ihr "Product Code"
oder Ihre Display-Variante nicht aufgeführt sein,
finden Sie eine aktualisierte Version auf dem
Service-Portal "http://service.grundig.de".
001.000 759551800500 GEH.- VORDERTEIL SCHWARZ
002.000 759551799600 RUECKWAND SCHWARZ
003.000 759551799700 GEH.- MITTELTEIL SCHWARZ
005.000 759551793000 STANDFUSS SCHWARZ
015.000 759551798600 LAUTSPRECHER 8R 15W(N)/18W(M)
019.000 759551622500 KABEL LVDS 51 P 600MM
S
020.000 057K55-A05 * LCD BMS-DISPLAY 056K55-A03 KT/ART/
S
020.001 056K55-A03 * LCD BMS-DISPLAY ARC-SS FHD50HZ 3D
S
020.100 759551800600 T-CON MODUL (XMD)
S
022.000 759551805200 NETZKABEL 55 MIT NETZSCHALTER
S
023.000 275990322500 NETZTEIL (ZJG)
S
024.000 759551737800 NETZSCHALTER OHNE HALTER
S
025.000 275991220800 X CHASSISMODUL KT (MGU)
027.000 759551795300 FERNBEDIENUNG TP 7 VER.
028.000 720117145300 FERNBEDIENUNG TP EASY SCHWARZ
031.000 759551797300 IR/LED MODUL (ZMP)
032.000 759551786600 IR-EMPFAENGER TSOP36438TT
033.000 759551549100 LED-SMD 1206 BLAU 250MCD 3.3V
034.000 759551798000 FLACHBANDKABEL 6 PIN P=1MM L=150MM
090.000 759551798400 KARTON 55
091.000 759551798500 POLSTER 4-TEILIG
* KEIN ERSATZTEIL
X = SIEHE GESONDERTE E-LISTE
DIE BEDIENUNGSANLEITUNG IST
UEBER FOLGENDER ADRESSE ABRUFBAR:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Ser-
vice Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätz-
lich die eventuell abweichenden, landesspezifischen Vorschriften!
TV
55 VLE 841 BL
BESTELL-NR. / ORDER NO.: NVN000 (NVN)
©
Description
55 VLE 841 BL
PRODUCT CODE NVN
Note:
If your "Product Code" or display variant is not
mentioned in the spare parts list, please look
for a current version at the service portal
"http://service.grundig.de".
FRONT CABINET BLACK
BACK COVER BLACK
CABINET MIDDLEPART BLACK
STANDFOOT BLACK
SPEAKER 8R 15W(N)/18W(M) 182x30MM
CABLE LVDS 51 P 600MM
LCD BMS-DISPLAY 056K55-A03 KT/ART/
LCD BMS-DISPLAY ARC-SS FHD50HZ 3D
T-CON BOARD (XMD)
POWER CORD 55 WITHPOWER SWITCH
POWER SUPPLY (ZJG)
POWER SWITCH WITHOUT HOLDER
CHASSIS BOARD KT (MGU)
REMOTE CONTROL TP 7 VER.
REMOTE CONTROL TP EASY BLACK
IR/LED BOARD (ZMP)
IR-RECEIVER TSOP36438TT
LED-SMD 1206 BLUE 250MCD 3.3V
CABLE FFC 6 PIN P=1MM L=150MM
CARTON 55
CUSHION 4-PARTS
* NO SPARE PART
X = SEE SEPARATE PARTS LIST
THE INSTRUCTION MANUAL CAN BE
DOWNLOAD FROM ADRESS:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
The regulations and safety instructions shall be valid as provided by the
S
"Safety" Service Manual, part number 720108000001, as well as the
( ! ) respective national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
