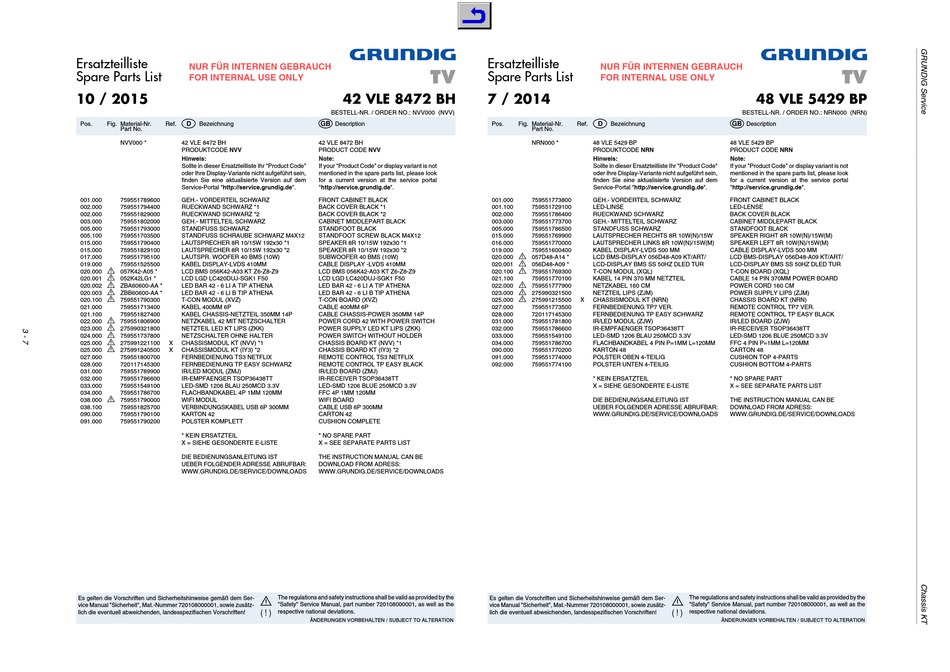

Grundig 40 VLE 5430 BP Servicehandbuch Seite 147

Ersatzteilliste
NUR FÜR INTERNEN GEBRAUCH
Spare Parts List
FOR INTERNAL USE ONLY
10 / 2015
d
Pos. Fig. Material-Nr. Ref. Bezeichnung
Part No.
NVV000 * 42 VLE 8472 BH
PRODUKTCODE NVV
Hinweis:
Sollte in dieser Ersatzteilliste Ihr "Product Code"
oder Ihre Display-Variante nicht aufgeführt sein,
finden Sie eine aktualisierte Version auf dem
Service-Portal "http://service.grundig.de".
001.000 759551789600 GEH.- VORDERTEIL SCHWARZ
002.000 759551794400 RUECKWAND SCHWARZ *1
002.000 759551829000 RUECKWAND SCHWARZ *2
003.000 759551802000 GEH.- MITTELTEIL SCHWARZ
005.000 759551793000 STANDFUSS SCHWARZ
005.100 759551703500 STANDFUSS SCHRAUBE SCHWARZ M4X12
015.000 759551790400 LAUTSPRECHER 8R 10/15W 192x30 *1
015.000 759551829100 LAUTSPRECHER 8R 10/15W 192x30 *2
017.000 759551795100 LAUTSPR. WOOFER 40 BMS (10W)
019.000 759551525500 KABEL DISPLAY-LVDS 410MM
S
020.000 057K42-A05 * LCD BMS 056K42-A03 KT Z6-Z8-Z9
S
020.001 052K42LG1 * LCD LGD LC420DUJ-SGK1 F50
S
020.002 ZBA60600-AA * LED BAR 42 - 6 LI A TIP ATHENA
S
020.003 ZBB60600-AA * LED BAR 42 - 6 LI B TIP ATHENA
S
020.100 759551790300 T-CON MODUL (XVZ)
021.000 759551713400 KABEL 400MM 6P
021.100 759551827400 KABEL CHASSIS-NETZTEIL 350MM 14P
S
022.000 759551806900 NETZKABEL 42 MIT NETZSCHALTER
S
023.000 275990321800 NETZTEIL LED KT LIPS (ZKK)
S
024.000 759551737800 NETZSCHALTER OHNE HALTER
S
025.000 275991221100 X CHASSISMODUL KT (NVV) *1
S
025.000 275991240500 X CHASSISMODUL KT (IY3) *2
027.000 759551800700 FERNBEDIENUNG TS3 NETFLIX
028.000 720117145300 FERNBEDIENUNG TP EASY SCHWARZ
031.000 759551789900 IR/LED MODUL (ZMJ)
032.000 759551786600 IR-EMPFAENGER TSOP36438TT
033.000 759551549100 LED-SMD 1206 BLAU 250MCD 3.3V
034.000 759551786700 FLACHBANDKABEL 4P 1MM 120MM
S
038.000 759551790000 WIFI MODUL
038.100 759551825700 VERBINDUNGSKABEL USB 6P 300MM
090.000 759551790100 KARTON 42
091.000 759551790200 POLSTER KOMPLETT
* KEIN ERSATZTEIL
X = SIEHE GESONDERTE E-LISTE
DIE BEDIENUNGSANLEITUNG IST
UEBER FOLGENDER ADRESSE ABRUFBAR:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Ser-
vice Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätz-
lich die eventuell abweichenden, landesspezifischen Vorschriften!
TV
42 VLE 8472 BH
BESTELL-NR. / ORDER NO.: NVV000 (NVV)
©
Description
42 VLE 8472 BH
PRODUCT CODE NVV
Note:
If your "Product Code" or display variant is not
mentioned in the spare parts list, please look
for a current version at the service portal
"http://service.grundig.de".
FRONT CABINET BLACK
BACK COVER BLACK *1
BACK COVER BLACK *2
CABINET MIDDLEPART BLACK
STANDFOOT BLACK
STANDFOOT SCREW BLACK M4X12
SPEAKER 8R 10/15W 192x30 *1
SPEAKER 8R 10/15W 192x30 *2
SUBWOOFER 40 BMS (10W)
CABLE DISPLAY -LVDS 410MM
LCD BMS 056K42-A03 KT Z6-Z8-Z9
LCD LGD LC420DUJ-SGK1 F50
LED BAR 42 - 6 LI A TIP ATHENA
LED BAR 42 - 6 LI B TIP ATHENA
T-CON BOARD (XVZ)
CABLE 400MM 6P
CABLE CHASSIS-POWER 350MM 14P
POWER CORD 42 WITH POWER SWITCH
POWER SUPPLY LED KT LIPS (ZKK)
POWER SWITCH WITHOUT HOLDER
CHASSIS BOARD KT (NVV) *1
CHASSIS BOARD KT (IY3) *2
REMOTE CONTROL TS3 NETFLIX
REMOTE CONTROL TP EASY BLACK
IR/LED BOARD (ZMJ)
IR-RECEIVER TSOP36438TT
LED-SMD 1206 BLUE 250MCD 3.3V
FFC 4P 1MM 120MM
WIFI BOARD
CABLE USB 6P 300MM
CARTON 42
CUSHION COMPLETE
* NO SPARE PART
X = SEE SEPARATE PARTS LIST
THE INSTRUCTION MANUAL CAN BE
DOWNLOAD FROM ADRESS:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
The regulations and safety instructions shall be valid as provided by the
S
"Safety" Service Manual, part number 720108000001, as well as the
( ! ) respective national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Ersatzteilliste
NUR FÜR INTERNEN GEBRAUCH
Spare Parts List
FOR INTERNAL USE ONLY
7 / 2014
d
Pos. Fig. Material-Nr. Ref. Bezeichnung
Part No.
NRN000 * 48 VLE 5429 BP
PRODUKTCODE NRN
Hinweis:
Sollte in dieser Ersatzteilliste Ihr "Product Code"
oder Ihre Display-Variante nicht aufgeführt sein,
finden Sie eine aktualisierte Version auf dem
Service-Portal "http://service.grundig.de".
001.000 759551773800 GEH.- VORDERTEIL SCHWARZ
001.100 759551729100 LED-LINSE
002.000 759551786400 RUECKWAND SCHWARZ
003.000 759551773700 GEH.- MITTELTEIL SCHWARZ
005.000 759551786500 STANDFUSS SCHWARZ
015.000 759551769900 LAUTSPRECHER RECHTS 8R 10W(N)/15W
016.000 759551770000 LAUTSPRECHER LINKS 8R 10W(N)/15W(M)
019.000 759551600400 KABEL DISPLAY-LVDS 500 MM
S
020.000 057D48-A14 * LCD BMS-DISPLAY 056D48-A09 KT/ART/
S
020.001 056D48-A09 * LCD-DISPLAY BMS SS 50HZ DLED TUR
S
020.100 759551769300 T-CON MODUL (XQL)
021.100 759551770100 KABEL 14 PIN 370 MM NETZTEIL
S
022.000 759551777900 NETZKABEL 160 CM
S
023.000 275990321500 NETZTEIL LIPS (ZJM)
S
025.000 275991215500 X CHASSISMODUL KT (NRN)
027.000 759551773500 FERNBEDIENUNG TP7 VER.
028.000 720117145300 FERNBEDIENUNG TP EASY SCHWARZ
031.000 759551781800 IR/LED MODUL (ZJW)
032.000 759551786600 IR-EMPFAENGER TSOP36438TT
033.000 759551549100 LED-SMD 1206 BLAU 250MCD 3.3V
034.000 759551786700 FLACHBANDKABEL 4 PIN P=1MM L=120MM
090.000 759551770200 KARTON 48
091.000 759551774000 POLSTER OBEN 4-TEILIG
092.000 759551774100 POLSTER UNTEN 4-TEILIG
* KEIN ERSATZTEIL
X = SIEHE GESONDERTE E-LISTE
DIE BEDIENUNGSANLEITUNG IST
UEBER FOLGENDER ADRESSE ABRUFBAR:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Ser-
vice Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätz-
lich die eventuell abweichenden, landesspezifischen Vorschriften!
TV
48 VLE 5429 BP
BESTELL-NR. / ORDER NO.: NRN000 (NRN)
©
Description
48 VLE 5429 BP
PRODUCT CODE NRN
Note:
If your "Product Code" or display variant is not
mentioned in the spare parts list, please look
for a current version at the service portal
"http://service.grundig.de".
FRONT CABINET BLACK
LED-LENSE
BACK COVER BLACK
CABINET MIDDLEPART BLACK
STANDFOOT BLACK
SPEAKER RIGHT 8R 10W(N)/15W(M)
SPEAKER LEFT 8R 10W(N)/15W(M)
CABLE DISPLAY-LVDS 500 MM
LCD BMS-DISPLAY 056D48-A09 KT/ART/
LCD-DISPLAY BMS SS 50HZ DLED TUR
T-CON BOARD (XQL)
CABLE 14 PIN 370MM POWER BOARD
POWER CORD 160 CM
POWER SUPPLY LIPS (ZJM)
CHASSIS BOARD KT (NRN)
REMOTE CONTROL TP7 VER.
REMOTE CONTROL TP EASY BLACK
IR/LED BOARD (ZJW)
IR-RECEIVER TSOP36438TT
LED-SMD 1206 BLUE 250MCD 3.3V
FFC 4 PIN P=1MM L=120MM
CARTON 48
CUSHION TOP 4-PARTS
CUSHION BOTTOM 4-PARTS
* NO SPARE PART
X = SEE SEPARATE PARTS LIST
THE INSTRUCTION MANUAL CAN BE
DOWNLOAD FROM ADRESS:
WWW.GRUNDIG.DE/SERVICE/DOWNLOADS
The regulations and safety instructions shall be valid as provided by the
S
"Safety" Service Manual, part number 720108000001, as well as the
( ! ) respective national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
