5,5,
5.6.
5.6.1.
5.6.2.
23

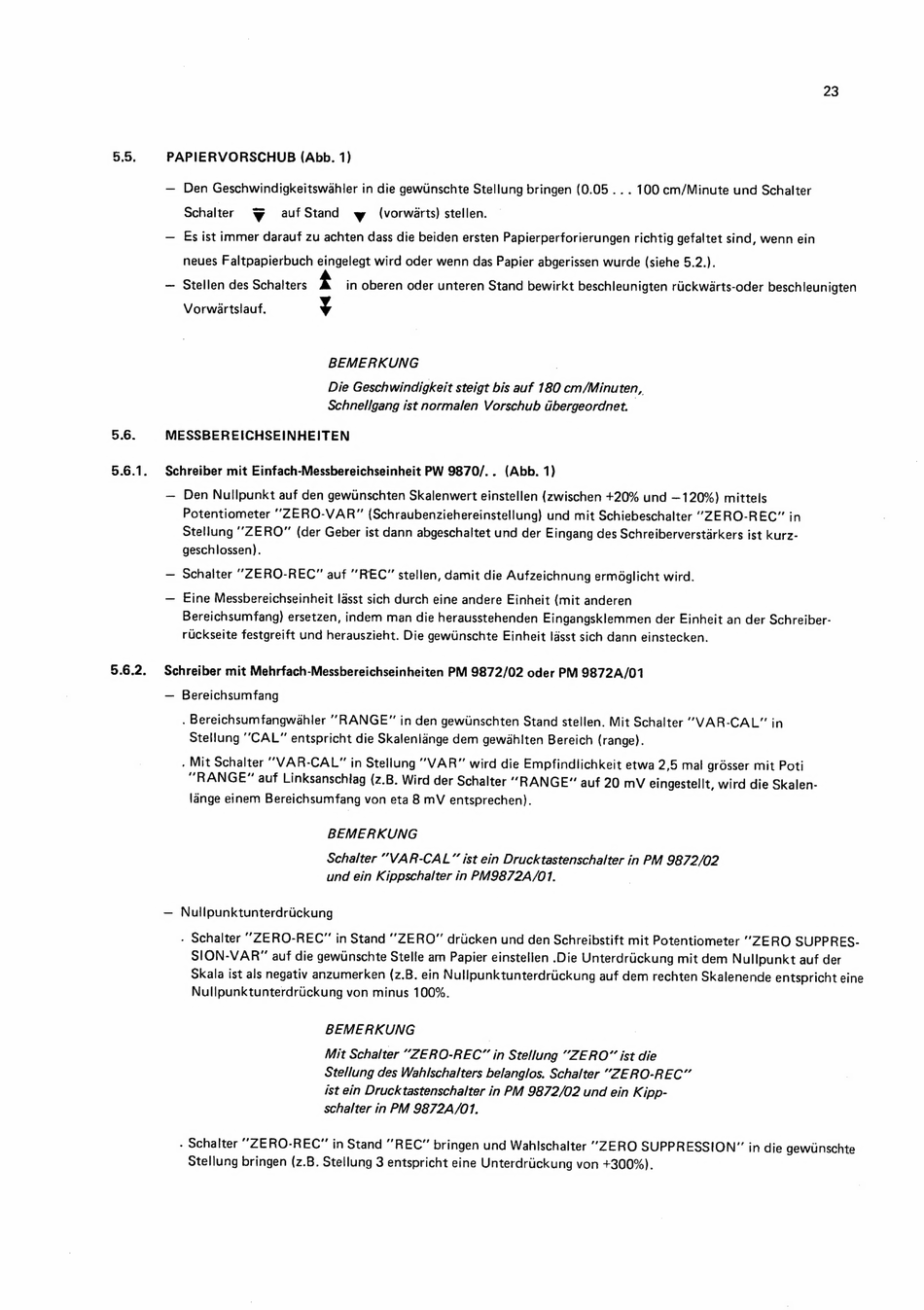

PAPIERVORSCHUB (Abb. 1)
—
Den Geschwindigkeitswahler in die gewUnschte Stellung bringen (0.05 . . . 100 cm/Minute und Schalter
Schalter
vy
aufStand
yw
(vorwarts) stellen.
— Stellen des Schalters
in oberen oder unteren Stand bewirkt beschleunigten ruckwarts-oder beschleunigten
Vorwartslauf.
bd
BEMERKUNG
Die Geschwindigkeit steigt bis auf 180 cm/Minu ten,
Schnellgang ist normalen Vorschub dbergeordnet.
MESSBEREICHSEINHEITEN
Schreiber mit Einfach-Messbereichseinheit PW 9870/..
(Abb. 1)
— Schalter "ZERO-REC" auf "REC" stellen, damit die Aufzeichnung ermdéglicht wird.
—
Eine Messbereichseinheit lasst sich durch eine andere Einheit (mit anderen
Bereichsumfang) ersetzen, indem man die herausstehenden Eingangsklemmen der Einheit an der Schreiber-
ruckseite festgreift und herauszieht. Die gewUnschte Einheit lasst sich dann einstecken.
Schreiber mit Mehrfach-Messbereichseinheiten PM 9872/02 oder PM 9872A/01
—
Bereichsumfang
BEMERKUNG
Schalter "VAR-CAL"
ist ein Drucktastenschalter in PM 9872/02
und ein Kippschalter in PM9872A/01.
— Nullpunktunterdriickung
BEMERKUNG
Mit Schalter "ZERO-REC" in Stellung "ZERO" ist die
Stellung des Wahlschalters belanglos. Schalter "ZERO-REC"
ist ein Druck tastenschalter in PM 9872/02 und ein Kipp-
schalter in PM 9872A/01.
