Recorders

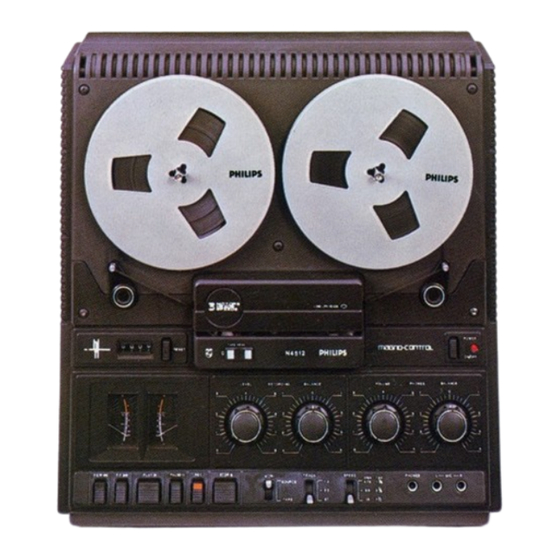

N4512/o00
Service
Service
Service
14160A2
INHALT
Seite
Technische Daten
2
Ein- und Ausgange
3
Anschlusse und Bedienungselemente
4
Ausbau des Chassis
6
Reparaturhinweise
6
Mechanische Einstellungen und
Kontrollen
7
Explosivzeichnung
11
Mechanische Einzelteile
12
Wartung
12
Elektrische Messungen und Einstellungen
12
Prinzipschaltbilder
14
Verdrahtungsplane
16
Elektrische Einzelteile
18
Printzeichnungen
19
DNL Einheit
20
Bandzugs/Sicherungseinheit
|
20
Die Sicherheitsvorschriften erfordern, dass das Gerat sich nach der
Reparatur in seinem originalen Zustand befindet und dass die benutzten
Einzelteile den aufgefiihrten Teilen identisch spnd.
CD) 4002 725 12068
PHILIPS
Printed in The Netherlands
