Hvis opplading fortsatt ikke er mulig, vennligst send,
ladeapparatet
akkumulatorenheten
til vår kundeservice.
For å sikre akkumulatorenheten en lang levetid bør
man sørge for en gjenopplading av NC-
akkumulatorenheten i tide. Dette er uansett
nødvendig når man konstaterer at akkumulator-
skrutrekkerens ytelse avtar.
Akkumulatorenheten må aldri utlades totalt. Dette
fører til en defekt på NC-akkumulatorenheten!
Innstilling av dreiemoment (bilde 1)
Einhell-akkumulator-skrutrekkeren er utstyrt med en
6-trinns mekanisk dreiemomentinnstilling.
Dreiemomentet for en bestemt skruedimensjon
innstilles på stillringen (bilde 1). Dreiemomentet er
avhengig av flere faktorer:
type og hardheten av materialet som skall
bearbeides
type og lengde på skruene som skal brukes
kravene som stilles til skrueforbindelse.
Clutchen signaliserer at dreiemomentet er oppnådd
med en skurrende utkobling.
Boring
For å bore settes innstillingen av dreiemomentet på
siste trinnet „borer" (bilde 1). I bortrinnet er
slureclutchen ute av drift. Ved boring oppnår man det
maksimale dreiemomentet.
Bryter for dreieretning (bilde 3)
Dreieretningen til akkumulator-skrutrekkeren
innstilles ved hjelp av skyvebryteren som sitter over
av-/påbryteren. Herved sikres akkumulator-
skrutrekkeren mot tilfeldig påsetting. Det kan velges
mellom venstre- eller høyredreining. For å unngå
skader på girkassen, bør dreieretningen kun
omkobles i stillstand. Når skyvebryteren står i
midtposisjon, er av-/påbryteren blokkert.
Av-/påbryter (bilde 4)
Ved hjelp av av-/påbryteren kan omdreiningstallet
styres trinnløst. Jo mere bryteren trykkes, dess
høyere er akkumulator-skrutrekkerens
omdreiningstall.
07.11.2001 7:35 Uhr
Skruene:
Bruk helst skruer med selvsentrering (f.eks. torx,
stjerneskruer) som garanterer en trygg
arbeidsprosess. Legg merke til at bitsen og
borskruen som brukes stemmer overens i form og
størrelse. Foreta en dreiemomentinnstilling i henhold
til skruedimensjon, slik beskrevet i anvisningen.
Tekniske data
Spenningsforsyning motor
Omdreiningstall
Dreiemoment
Høyre-venstre-dreining
Spennvidde borblåser
Ladespenning akkumulator
Ladestrøm akkumulator
Nettspenning ladeapparat
Lydtrykknivå LPA:
Lydeffektnivå LWA:
–
Vibrasjon
a
!

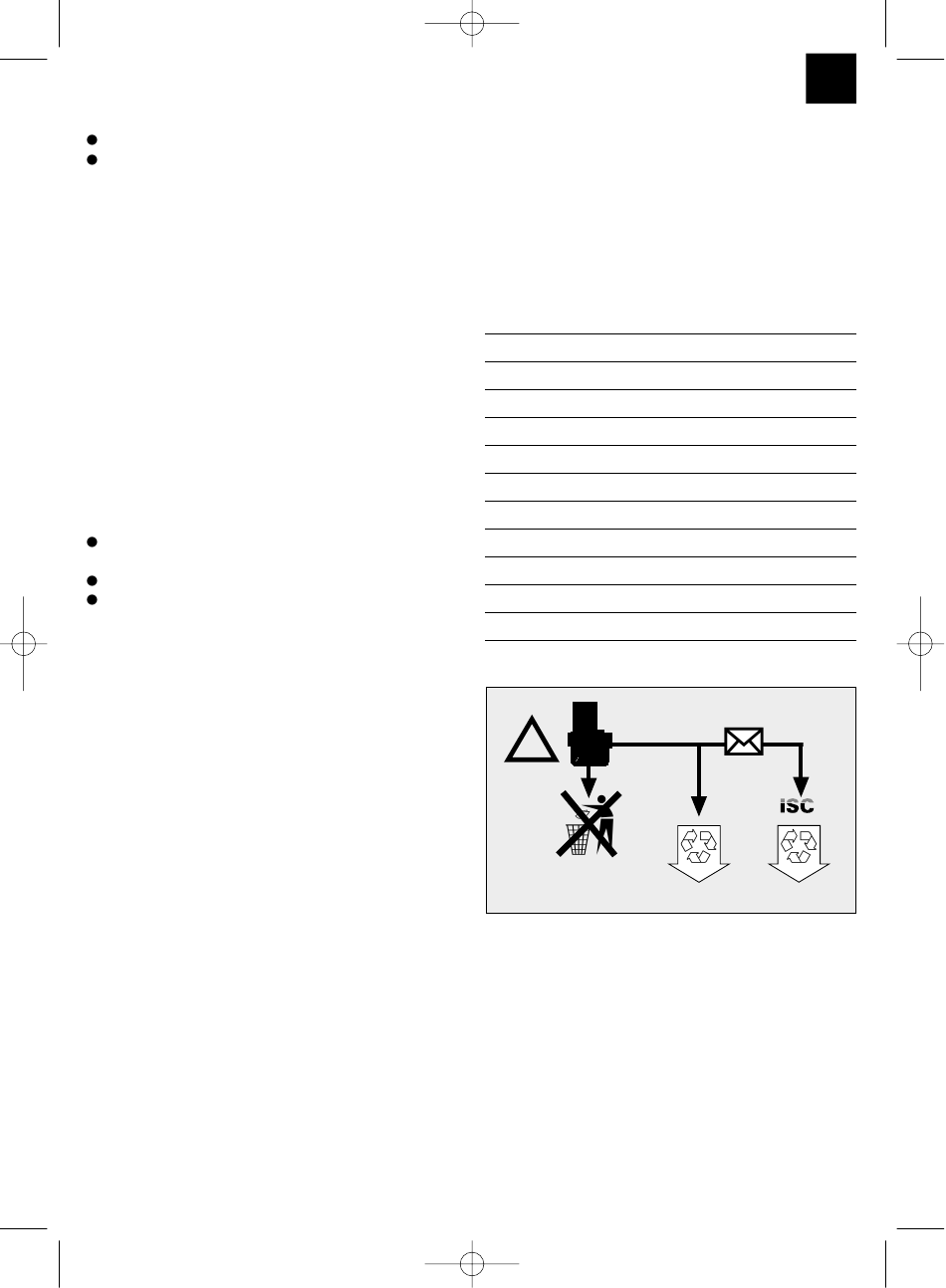

Oppbrukte og defekte akkumulatorer må ikke kastes
sammen med husavfall. Tenk på miljøvern, kadmium
er et giftigt stoff. Oppbrukte og defekte
akkumulatorer kan sendes til firmaet ISC for riktig
avfallsfjerning, eller leveres til egnede
oppsamlingssteder. Dersom slike oppsamlingssteder
er ukjente, bør man forespørre hos
kommuneforvaltningen.
Seite 23
w
N
16,8 V =
0-625 min -1
6 trinn
ja
1,0-10 mm
20 V =
450 mA
230 V ~ 50 Hz
72 dB (A)
82 dB (A)
< 2,5 m/s 2
