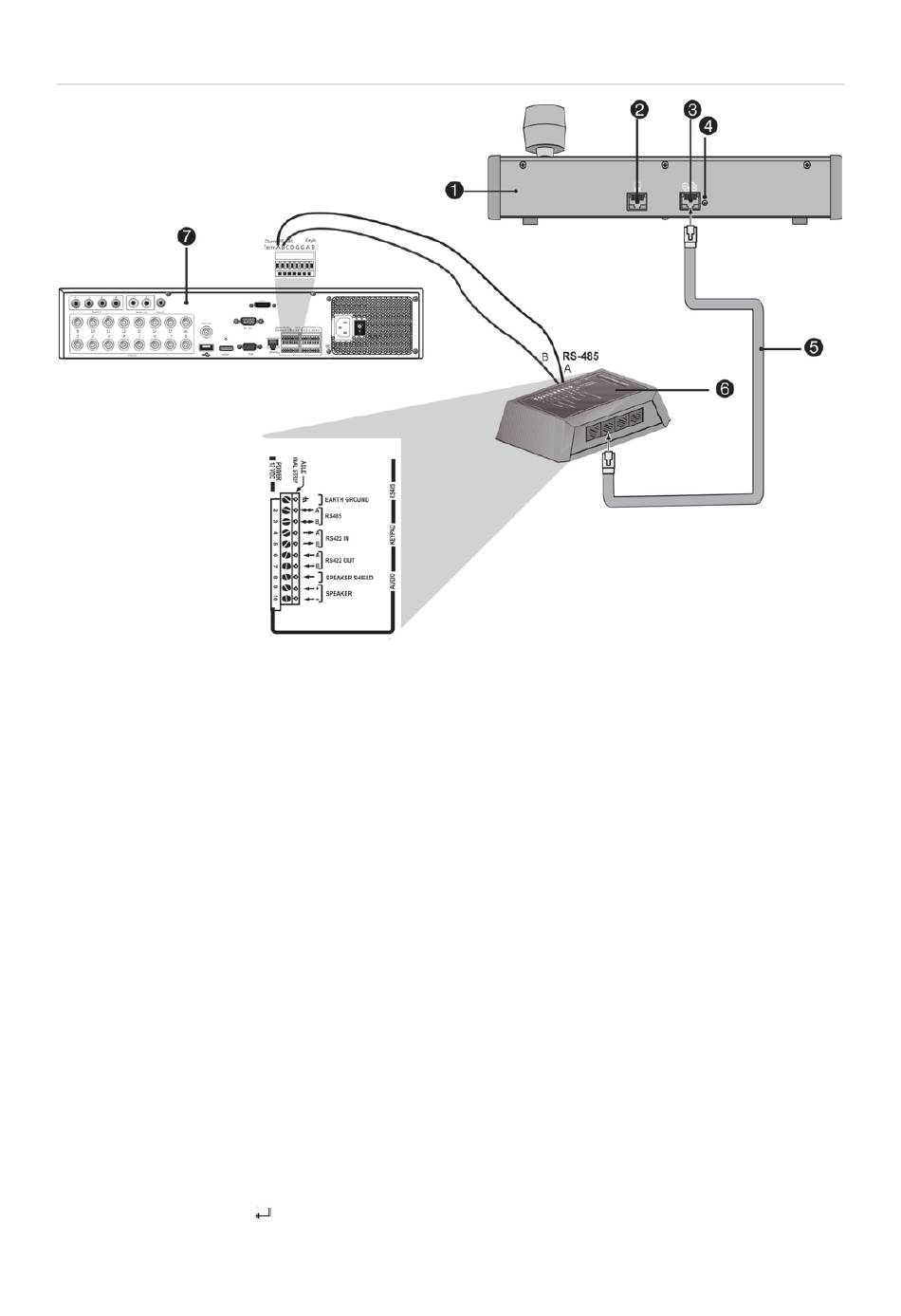

Abbildung 38: Bedienpult- und Rekorder-Anschlüsse
A. KTD-405-Bedienpult
B. RS-232-Programmierungsanschluss
C. RS-485- und RS-422-Ein-/Ausgang
D. RS-485-Terminierungsschalter
Weitere Informationen finden Sie unter "Anschluss eines KTD-405-Bedienpults und
einer Dome an den Rekorder" auf Seite 174.
Einrichten des Bedienpults für den Betrieb mit
dem Rekorder
Das Bedienpult muss sich im Meldegruppen-Modus befinden, damit eine korrekte
Verbindung mit dem Rekorder hergestellt werden kann.
Weitere Informationen zum Anschließen und Programmieren des KTD-405-Bedienpults
entnehmen Sie dem Benutzerhandbuch.
So richten Sie das Bedienpult im Meldegruppen-Modus ein:
1. Melden Sie sich mithilfe des Administrator-Passworts am Bedienpult an. Halten Sie
die Eingabetaste ( ) gedrückt, bis ein Signalton zu hören ist, und geben Sie
TruVision DVR 44HD-Benutzerhandbuch
E. RJ45-Kabelsteuerung (beiliegendes Kabel
verwenden)
F. I/O-Box
G. Rückseite des Rekorders
Anhang E: KTD-405-Bedienpult
167
