Anhang D: KTD-405-Bedienpult

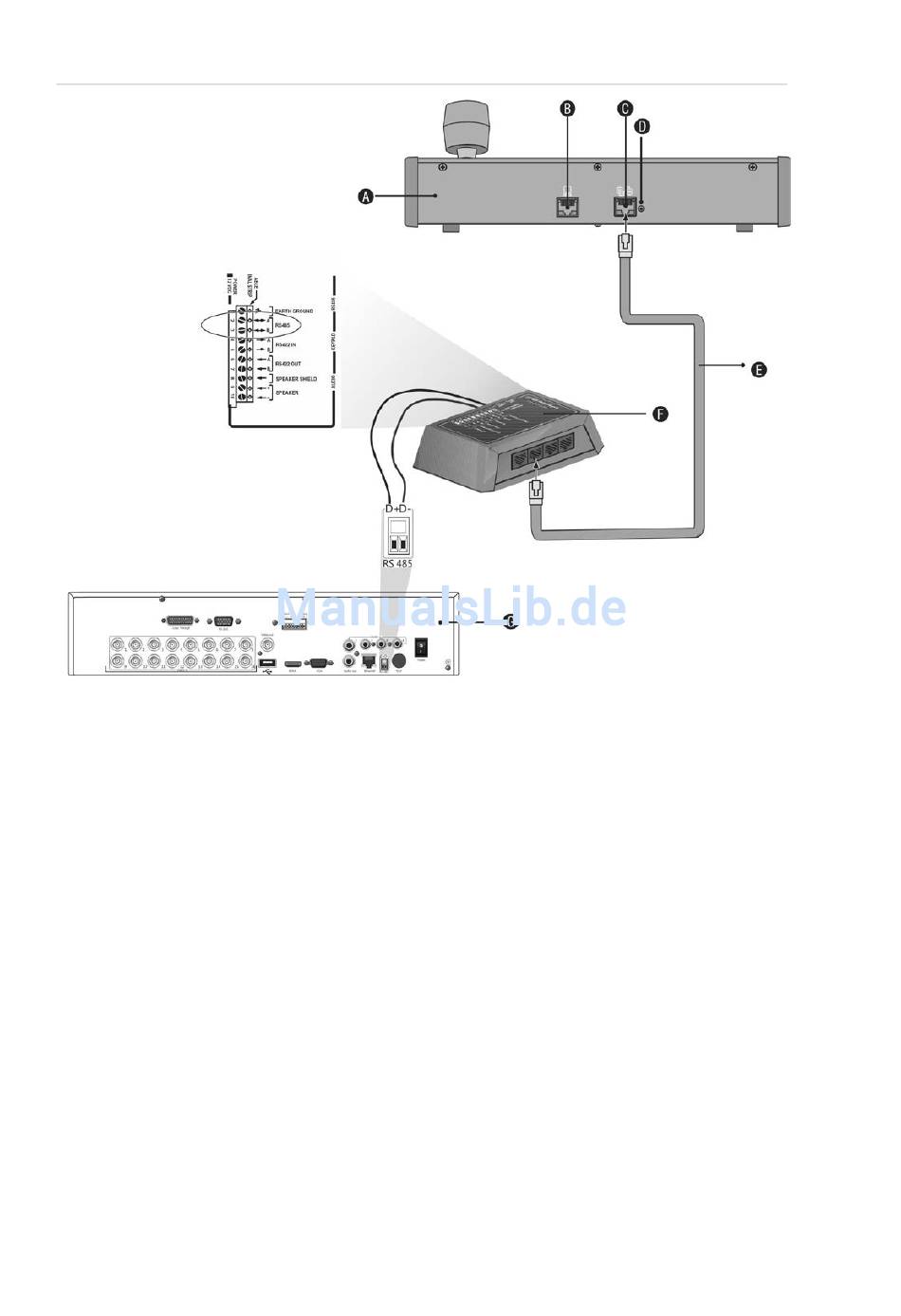

Abbildung 35: Bedienpult- und DVR-Anschlüsse
A. KTD-405-Bedienpult
B. RS-232-Programmierungsanschluss
C. RS-485- und RS-422-Ein-/Ausgang
D. RS-485-Terminierungsschalter
Informationen über die Verbindung eines Bedienpults und einer Dome-Kamera
mit dem TVR 11 finden Sie unter "Anschluss eines KTD-405-Bedienpults und
einer Dome-Kamera an den TVR 11" auf Seite 11.
Einrichten des Bedienpults für den Betrieb
mit dem TVR 11
Das Bedienpult muss sich im Meldergruppen-Modus befinden, damit eine
korrekte Verbindung mit dem TVR 11 hergestellt werden kann.
Weitere Informationen zum Anschließen und zur Programmierung des KTD-405-
Bedienpults finden Sie im Benutzerhandbuch.
140
E. RJ45-Kabelsteuerung (beiliegendes Kabel
verwenden)
F. I/O-Box
G. TVR 11-Rückseite
