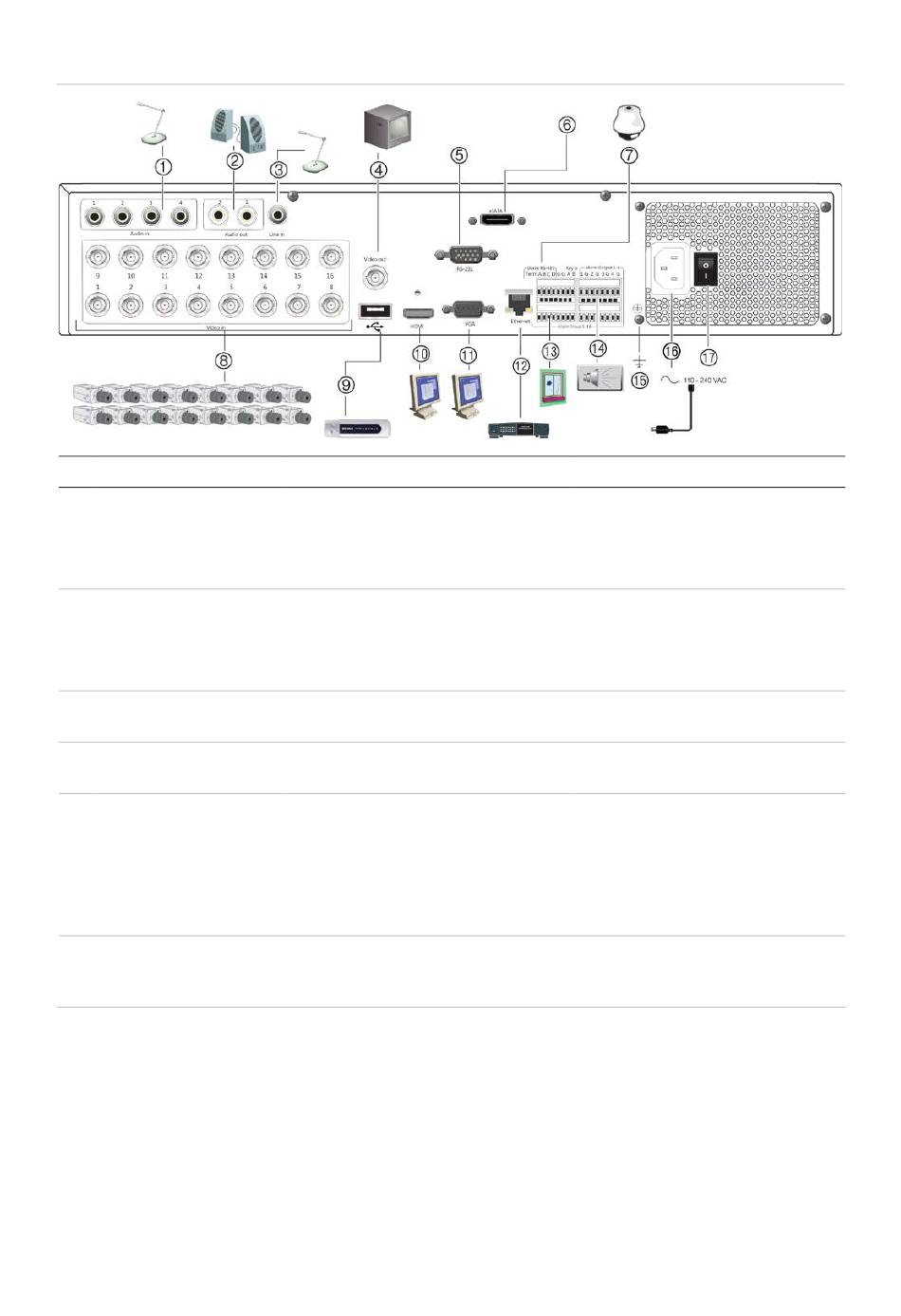

Abbildung 1: Anschlüsse auf der Rückseite des TVR 44HD (Abbildung für 16-kanaliges Modell)
Beschreibung
1.
Ein Audioeingang
2.
Ein Audioausgang
3.
4.
BNC-Monitorausgang
1.
RS-232-Eingang
2.
eSATA
TruVision DVR 44HD-Benutzerhandbuch
Verwendung
Anschluss eines Mikrofons für
bidirektionales Audio (nicht
aufgezeichnet).
Lautsprecheranschluss für
Audioausgang.
Eingang
Anschluss eines Ereignis-CCTV-
Monitors.
Einfügen von Text für Point-of-Sale-
und ATM-Geräte. Wird auch vom
technischen Support verwendet.
Weitere Informationen finden Sie
unter "Konfigurieren des RS-232-
Anschlusses" auf Seite 121.
Anschluss für ein optionales eSATA-
Laufwerk zur Erweiterung des
internen Speichers.
Abschnitt 2: Montage
Spezifikationen
RCA-Buchse, 315 mV, 40 Kiloohm.
Unsymmetrisch.
Für Line-Level-Audio ist eine
Verstärkung erforderlich.
RCA-Buchse, 315 mV, 600 Ohm.
Unsymmetrisch.
Für Line-Level-Audio ist eine
Verstärkung erforderlich.
Anschluss für ein Mikrofon für
bidirektionales Audio.
1 Vp-p BNC-Signal.
