BASE MÓDULO UNIDAD INDIVIDUAL CABLE
ES
AIRZONE
Módulo para el control de unidades individuales de expansión directa mediante
pasarela (ver ficha técnica de la pasarela para más información) y comunicación con el
termostato de la zona mediante cable. Alimentación externa a 110 / 230 Vac.
Montaje en carril DIN o superficie.
Funcionalidades:
· Entrada para la detección de ventana abierta.
·
Entrada para la detección de presencia.
·
Entrada de sonda.
·
Función de sonda remota y sonda distribuida.
Para más información de nuestros productos remítase a myzone.airzone.es
AIRZONE BASE INDIVIDUAL UNIT MODULE WIRED
EN
FOR GATEWAY
Module for controlling direct expansion individual units through gateway (for more
information, see the technical datasheet of the gateway). Wired communications with
zone thermostat. Externally powered at 110 / 230 Vac. Mounted on DIN rail or on
wall.
Features:
·
Input for detection of open windows.
·
Input for detection of presence.
·
Probe input.
·
Remote probe function and distributed probe function.
For further information about our products, go to myzone.airzone.es
BASE MÓDULO UNIDAD INDIVIDUAL CABO
PT
AIRZONE
Módulo para controlo de unidades individuais de expansão direta através de
gateway (ver a ficha técnica do gateway para obter mais informações) e comunicação
com o termostato da zona através de cabo. Alimentação externa a 110 / 230 Vac.
Montagem em trilho DIN ou superfície.
Funcionalidades:
·
Entrada para deteção de janela aberta.
·
Entrada para deteção de presença.
·
Entrada de sonda.
· Função de sonda remota e sonda distribuída.
Para obter mais informações sobre nossos produtos, consulte myzone.airzone.pt
AZDI6ZMOxxxC
· Acuazone
·
Innobus Pro32
ES EN PT
W
H

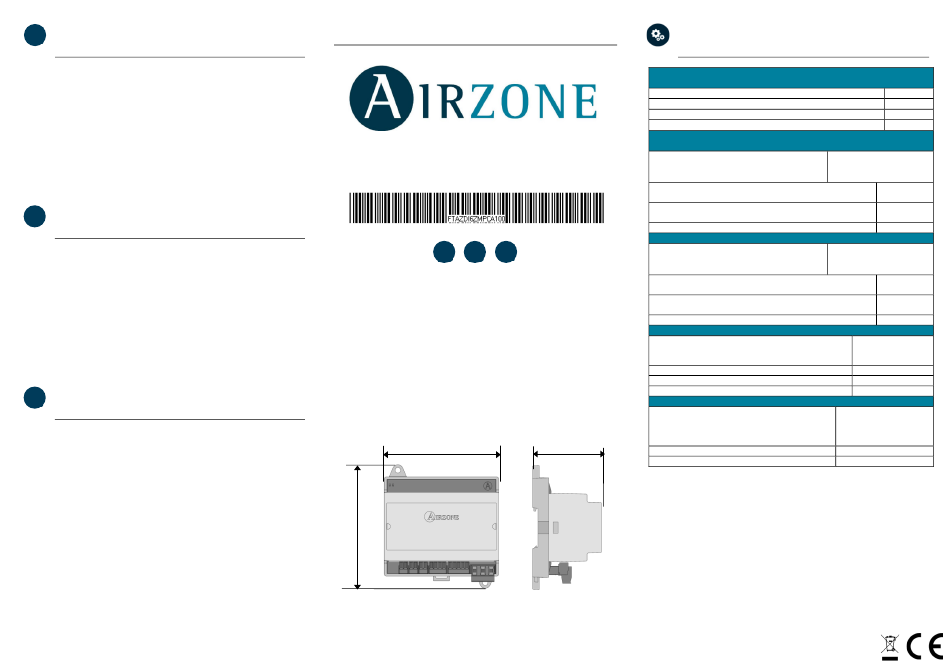

(ES) CARACTERÍSTICAS TÉCNICAS / (EN) TECHNICAL
SPECS / (PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Tipo de alimentación / Type of power supply / Tipo de alimentação
Consumo Stand-by / Stand-by consumption / Consumo em stand-by
Bus de conexión Airzone / Airzone connection bus
Barramento de conexão Airzone
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires
Hilos de alimentación / Power supply wires
Distancia máxima / Maximum distance / Distância máxima
Conexión termostato / Thermostat connection / Conexão termostato
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires
Hilos de alimentación / Power supply wires
Distancia máxima / Maximum distance / Distância máxima
Entradas digitales / Digital inputs / Entradas digitais
Detectores de ventana y presencia
Window and presence contacts
Detetores de janela e presença
Distancia máxima / Maximum distance / Distância máxima
Entrada analógica / Analog input / Entrada analógica
Distancia máxima / Maximum distance / Distância máxima
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Montaje / Assembly / Montagem
D
Dimensiones / Size / Dimensões (WxHxD)
En unidades DIN / In DIN units / Em unidades DIN
Alimentaçao e consumo
Vdc
110/230 V
V max
I max 0,5 A
0,4 W
Trenzado y apantallado
Shielded twisted pair
Trançado e blindado
2 x 0,22 mm
2
Fios de comunicação
2 x 0,5 mm
2
Fios de alimentação
100 m
Trenzado y apantallado
Shielded twisted pair
Trançado e blindado
2 x 0,22 mm 2
Fios de comunicação
2 x 0,5 mm 2
Fios de alimentação
40 m
Libre de tensión
Voltage-free
Livre de tensão
10 m
NTC 10 KΩ a 25°C
3 m
En carril DIN o superficie
On DIN rail or on wall
Em trilho DIN ou
superfície.
105x112x62,8 mm
6
