Inhaltszusammenfassung für Airzone Aidoo Pro

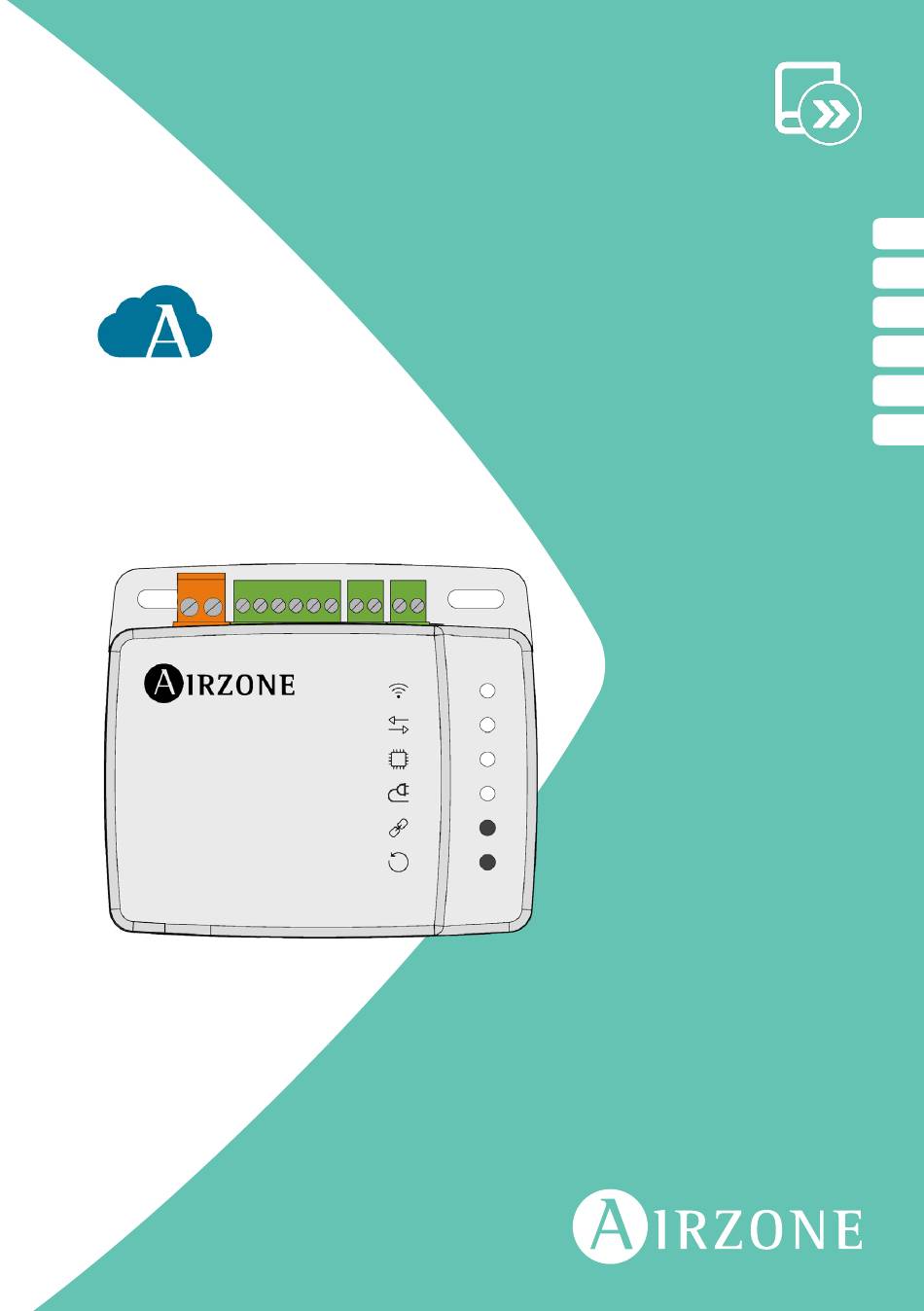

  • Seite 1 Quick guide Aidoo Pro AZAI6WSPHI4...
  • Seite 2 Indoor unit information ____________________________________________________________ 13 > Airtools settings on Airzone Cloud ___________________________________________________ 14 > Digital input __________________________________________________________________________ 14 > Other settings _______________________________________________________________________ 14 COMPATIBILITIES TOOL ____________________________________________________________________________ 15 > How to know if my AC unit is compatible with Airzone ___________________________ 15...
  • Seite 3 Environmental policy • Never dispose of this equipment with household waste. Electrical and electronic products contain substances that can be harmful to the environment if not properly handled. The crossed-out waste bin symbol indicates separate collection of electrical devices, which must be separated from other urban waste. For correct environmental management, at the end of its useful life the equipment should be taken to the collection centers provided for this purpose.
  • Seite 4 Aidoo Pro Control Wi-Fi by Airzone FUNCTIONS Aidoo Pro Air To Water is a solution for the remote control and integration of air to water units via Cloud services. This device makes it possible to manage the production, control the temperature and program air to water units.
  • Seite 5 Connection cable to Power Supply the indoor unit * Note: both the shape of the terminal on the Aidoo Pro device and the shape of the cable may vary depending on the compatible manufacturer. RS-485 port RS485 port for establishing...
  • Seite 6 Note: for more information, refer to "Relay activation logic (12V)" in the "Control Options" section. Power supply input 12 Vdc input that enables providing power to the Aidoo Pro device. The 230 Vac - 12 Vdc power supply is supplied with the device.
  • Seite 7 INTEGRATIONS Protocol Availability Documentation Voice Assistants/Cloud Services Amazon Alexa Manual Google Assistant Manual SmartThings IFTTT Local API Manual Web API Open API Manual Web API Manual Consult the available drivers here Drivers Integration standards BACnet BACnet MS/TP Manual BACnet IP Modbus Modbus RTU Manual...
  • Seite 8 AZAI6WSPFAN - Aidoo Pro Fancoil • AZAI6WSPXXX - Aidoo Pro for aerothermal equipment Connection Connect the INT port of the Aidoo Pro Fancoil to the RS485 port of the Aidoo Pro Air To Water. ZONE AIR TO WATER HEAT PUMP...
  • Seite 9 Domestic hot water and fancoil production can be controlled simultaneously from the Airzone Cloud app. In this case, the Aidoo Pro Fancoil acts as primary and is therefore the device that must have Internet access. In this configuration, the air to water unit must be set to water supply mode.
  • Seite 10 Configuration To configure the Aidoo Pro Air To Water with this accessory, open the Airzone Cloud app and follow the steps below. Locate your Aidoo Go to the Go to the Output Select the option Pro Fancoil in Integration menu.
  • Seite 11 The DHW temperature can be selected within the ranges set by the unit's own main thermostat. The temperature limits cannot be obtained via protocol. The Airzone device will always offer the default values configured in the unit's thermostat and changing these limits may lead to...
  • Seite 12 RELAY ACTIVATION LOGIC (12V) The relay activation logic depends on whether the air to water unit is configured to work with supply water temperature or room temperature. If there is more than one zone, they must all have the same working settings. No additional configuration is required in the Aidoo. Air to Water supply temperature mode Air to Water room temperature mode Circuit status...
  • Seite 13 • Local API. Enables the option of integration with third parties via Local API. • BACnet IP Airzone. Configures the integration port for communications using the BACnet IP protocol and allows editing of the BACnet ID and BACnet port. •...
  • Seite 14 AIRTOOLS SETTINGS ON AIRZONE CLOUD Digital input Allows you to activate or deactivate this function and change: • Activation. Allows to set the input as: Activation by state: the state is persistent, if the input is activated the machine will be forced off until it changes state.
  • Seite 15 Compatibilities Tool HOW TO KNOW IF MY AC UNIT IS COMPATIBLE WITH AIRZONE Visit airzonecontrol.com, then go to the "Control solutions” menu and select Aidoo Pro: Once selected, click on "Consult compatibility": Select the brand and then the model of your indoor unit: The compatibility list with the selected unit will appear.
  • Seite 16 Información de la unidad interior ________________________________________________ 12 > Ajustes desde Airtools en Airzone Cloud ____________________________________________ 13 > Entrada digital _______________________________________________________________________ 13 > Otros ajustes ________________________________________________________________________ 13 HERRAMIENTA COMPATIBILIDADES ____________________________________________________________ 14 > Cómo saber si mi unidad es compatible con Airzone _____________________________ 14...
  • Seite 17 Política medioambiental • No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida selectiva de aparatos eléctricos, que se diferencia del resto de basuras urbanas.
  • Seite 18 Aidoo Pro Control Wi-Fi by Airzone FUNCIONALIDADES Aidoo Pro Aerotermia es una solución para el control e integración de equipos de aerotermia de forma remota mediante servicios Cloud. A través de este dispositivo, es posible gestionar la producción, controlar la temperatura, y realizar programaciones de los equipos de aerotermia.
  • Seite 19 Cable de conexión Fuente de con unidad interior alimentación * Nota: tanto la forma de la borna en el dispositivo Aidoo Pro como la del cable pueden variar en función del fabricante compatible. Puerto RS-485 Puerto RS-485 para establecer comunicación Modbus RTU o BACnet MS/TP con el dispositivo.
  • Seite 20 Nota: para más información consulte "Lógica de activación de relé (12V)" en el apartado "Opciones de control". Entrada fuente de alimentación Entrada de 12 Vdc que permite alimentar el dispositivo Aidoo Pro. La fuente de alimentación 230 Vac - 12 Vdc se suministra junto al dispositivo.
  • Seite 21 INTEGRACIONES Protocolo Disponibilidad Documentación Asistentes de voz / Servicios Cloud Amazon Alexa Manual Google Assistant Manual SmartThings IFTTT API Local Manual API Web Open API Manual API Web Manual Consulte aquí los drivers disponibles Drivers Estándares de integración BACnet BACnet MS/TP Manual BACnet IP Modbus...
  • Seite 22 • AZAI6WSPFAN - Aidoo Pro Fancoil • AZAI6WSPXXX - Aidoo Pro para equipos de aerotermia Conexión Conecte el puerto INT del Aidoo Pro Fancoil al puerto RS485 del Aidoo Pro Aerotermia. ZONE AIR TO WATER HEAT PUMP FANCOIL Fancoil water...
  • Seite 23 Desde la aplicación Airzone Cloud, se puede controlar simultáneamente la producción de agua caliente sanitaria y la del fancoil. En este caso, el Aidoo Pro Fancoil actúa como primario y, por lo tanto, es el dispositivo que debe tener acceso a internet. En esta configuración, la unidad de aerotermia debe estar ajustada en el modo de impulsión de agua.
  • Seite 24 Configuración Para configurar el Aidoo Pro Aerotermia con este accesorio, abra la aplicación Airzone Cloud y siga los siguientes pasos: Busque su Aidoo Acceda al menú Acceda al menú Seleccione la Pro Fancoil en de Integración. de configuración opción Aidoo Pro Airtools.
  • Seite 25 La temperatura de ACS será seleccionable dentro de los rangos establecidos por el propio termostato principal de la unidad. Los límites de temperatura no se pueden obtener mediante protocolo. El dispositivo Airzone siempre ofrecerá los valores configurados por defecto en el termostato de la unidad y, si se...
  • Seite 26 LÓGICA DE RELÉ (12V) La lógica de activación del relé depende de si la Aerotermia está configurada para trabajar con temperatura de impulsión de agua o con temperatura ambiente. En caso de haber más de un circuito ambos deben tener la misma configuración de trabajo. No se requiere ninguna configuración adicional en el Aidoo.
  • Seite 27 Puerto de integración: • Modbus RTU Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo RTU Airzone y permite la edición del ID Modbus y la selección de velocidad de comunicaciones. • BACnet MS/TP Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo BACnet MS/TP y permite la edición de la dirección MAC, BACnet ID, velocidad de...
  • Seite 28 AJUSTES DESDE AIRTOOLS EN AIRZONE CLOUD Entrada digital Permite activar o desactivar esta función y modificar: • Activación. Permite establecer la entrada como: Activación por estado: el estado es persistente, si se activa la entrada se forzará a apagar la máquina hasta que cambie de estado.
  • Seite 29 CÓMO SABER SI MI UNIDAD ES COMPATIBLE CON AIRZONE Desde airzonecontrol.com acceda al menú soluciones de control y Aidoo Pro: Una vez seleccionado pulse sobre "Consulta compatibilidad": Seleccione marca y posteriormente modelo de su unidad interior: Le aparecerá la lista compatibilidad con la unidad seleccionada. Si su fabricante o unidad...
  • Seite 30 Information sur l’unité intérieure ________________________________________________ 12 > Réglages Airtools sur Airzone Cloud _________________________________________________ 13 > Entrée numérique __________________________________________________________________ 13 > Autres réglages _____________________________________________________________________ 13 OUTIL DE COMPATIBILITÉS _______________________________________________________________________ 14 > Comment savoir si mon unité est compatible avec Airzone ? ___________________ 14...
  • Seite 31 Politique environnementale • Ne jetez pas l'appareil dans la poubelle des déchets ménagers. Les appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains.
  • Seite 32 Aidoo Pro Contrôle Wi-Fi by Airzone FONCTIONNALITÉS Aidoo Pro PAC air-eau est une solution de contrôle et d’intégration à distance des unités d’aérothermie via les services de Cloud. Grâce à ce dispositif, il est possible de gérer la production, de contrôler la température, et de programmer votre unité de PAC air-eau.
  • Seite 33 Câble de connexion Source à l'unité intérieure d’alimentation *  Note  : la forme de la borne sur le dispositif Aidoo Pro et celle du câble peuvent varier en fonction du fabricant compatible. Port RS-485 Port RS-485 pour établir la communication Modbus RTU ou BACnet MS/TP avec le dispositif.
  • Seite 34 Note  : pour plus d’informations, consultez « Logique d’activation du relais (12V) » dans la rubrique « Options de contrôle ». Entrée pour source d’alimentation Entrée de 12 VCC qui permet d’alimenter le dispositif Aidoo Pro. La source d’alimentation de 230 VCA - 12 VCC est fournie avec le dispositif.
  • Seite 35 INTÉGRATIONS Protocole Disponibilité Documentation Assistants vocaux/Services de Cloud Amazon Alexa Manuel Google Assistant Manuel SmartThings IFTTT API locale Manuel API Web Open API Manuel API Web Manuel Consultez ici les drivers disponibles Drivers Standards d’intégration BACnet BACnet MS/TP Manuel BACnet IP. Modbus Modbus RTU Manuel...
  • Seite 36 • AZAI6WSPFAN - Aidoo Pro Ventilo-convecteur • AZAI6WSPXXX - Aidoo Pro pour unités PAC air-eau Connexion Connectez le port INT de l’Aidoo Pro Ventilo-convecteur au port RS485 de l’Aidoo Pro PAC air-eau. ZONE AIR TO WATER HEAT PUMP FANCOIL Fancoil water...
  • Seite 37 L’application Airzone Cloud permet de contrôler simultanément la production d’eau chaude sanitaire et le ventilo-convecteur. Dans ce cas, l’Aidoo Pro Ventilo-convecteur occupe le rôle de primaire et c’est donc cet appareil qui doit avoir accès à l’Internet. Dans cette configuration, l’unité...
  • Seite 38 Configuration Pour configurer l’Aidoo Pro pour unités PAC air-eau avec cette accessoire, ouvrez l’application Airzone Cloud et suivez les étapes ci-dessous : Cherchez votre Accédez au menu Accédez au menu Sélectionnez Aidoo Pro Ventilo- Intégration. de configuration l’option Aidoo convecteur dans Sortie.
  • Seite 39 être sélectionnée dans les plages définies pour le thermostat principal de l’unité. Il n’est pas possible d’obtenir les limites de température avec le protocole. Le dispositif Airzone propose toujours les valeurs définies par défaut pour le thermostat de l’unité et la modification...
  • Seite 40 LOGIQUE D’ACTIVATION DU RELAIS (12V) La logique d’activation du relais dépend de si l’unité de PAC air-eau est configurée pour utiliser une température de production d’eau ou une température ambiante. S’il existe plus d’une zone, toutes les zones doivent avoir la même configuration de travail. Aucune configuration supplémentaire n’est nécessaire sur le dispositif Aidoo.
  • Seite 41 • API locale. Active l’option d’intégration avec appareils tiers par API locale. • BACnet IP Airzone. Configure le port d'intégration pour les communications à l'aide du protocole BACnet IP et permet l'édition de l'ID BACnet et du port BACnet. •...
  • Seite 42 RÉGLAGES AIRTOOLS SUR AIRZONE CLOUD Entrée numérique Permet d'activer ou de désactiver cette fonction et de modifier les points suivants : • Activation. Permet de définir l'entrée comme : Activation par l'état : l'état est persistant, si l'entrée est activée, la machine sera forcée à...
  • Seite 43 Outil de compatibilités COMMENT SAVOIR SI MON UNITÉ EST COMPATIBLE AVEC AIRZONE ? Sur airzonecontrol.com, accédez au menu « Solutions de contrôle », puis cliquez sur Aidoo Pro : Une fois Aidoo Pro sélectionné, cliquez sur « Vérifier la compatibilité ». Sélectionnez la marque, puis le modèle de votre unité intérieure : Vous verrez s’afficher une liste des compatibilités de l’unité...
  • Seite 44 Informazioni sull’unità interna ___________________________________________________ 12 > Impostazioni Airtools su Airzone Cloud ______________________________________________ 13 > Entrada digitale _____________________________________________________________________ 13 > Altre impostazioni __________________________________________________________________ 13 STRUMENTI COMPATIBILI _________________________________________________________________________ 14 > Come sapere se la propria unità è compatibile con Airzone _____________________ 14...
  • Seite 45 Politica ambientale • Non smaltire mai questa unità insieme agli altri rifiuti domestici. I prodotti elettrici ed elettronici contengono sostanze che possono essere dannose per l'ambiente in assenza di un adeguato trattamento. Il simbolo del cassonetto contrassegnato da una croce indica la raccolta separata delle apparecchiature elettriche, differente dal resto dei rifiuti urbani.
  • Seite 46 Aidoo Pro Controllo Wi-Fi by Airzone FUNZIONALITÀ Aidoo Pro Pompa di calore è una soluzione per il controllo e l'integrazione di unità di pompe di calore da remoto tramite servizi Cloud. Attraverso questo dispositivo, è possibile gestire la produzione, controllare la temperatura e programmare le unità di pompa di calore.
  • Seite 47 Fonte di collegamento alimentazione all’unità interna * Nota: sia la forma del morsetto sul dispositivo Aidoo Pro che la forma del cavo possono variare a seconda del costruttore compatibile. Porta RS-485 Porta RS-485 per stabilire la comunicazione Modbus RTU ou BACnet MS/TP con il dispositivo.
  • Seite 48 Nota: per ulteriori informazioni, consultare "Logica di attivazione del relè (12V)" nella sezione "Opzioni di controllo". Entrata fonte di alimentazione Entrata a 12 VDC che consente di alimentare il dispositivo Aidoo Pro. La fonte di alimentazione a 230 VAC - 12 VDC è fornita con il dispositivo.
  • Seite 49 INTEGRAZIONI Protocollo Disponibilità Documentazione Assistenti vocali/Servizi Cloud Amazon Alexa Manuale Google Assistant Manuale SmartThings IFTTT API Locale Manuale API Web Open API Manuale API Web Manuale Controllare qui i driver disponibili Driver Standard di integrazione BACnet BACnet MS/TP Manuale BACnet IP Modbus Modbus RTU Manuale...
  • Seite 50 • AZAI6WSPFAN - Aidoo Pro Fancoil • AZAI6WSPXXX - Aidoo Pro per apparecchiature aerotermiche Connessione Collegare la porta INT del Aidoo Pro Fancoil alla porta RS485 del Aidoo Pro Pompa di calore. ZONE AIR TO WATER HEAT PUMP FANCOIL Fancoil water...
  • Seite 51 Dall'applicazione Airzone Cloud è possibile controllare contemporaneamente la produzione di acqua calda sanitaria e quella del fancoil. In questo caso l'Aidoo Pro Fancoil funge da primario ed è quindi il dispositivo che deve avere accesso a Internet. In questa configurazione, l’unità di pompa di calore deve essere impostata sul modo di mandata dell'acqua.
  • Seite 52 Configurazione Per configurare Aidoo Pro Pompa di calore con questo accessorio, aprire l'applicazione Airzone Cloud e seguire la seguente procedura: Cercare il proprio Accedere al menu Accedere al menu Selezionare Aidoo Pro Fancoil Integrazione. di configurazione l'opzione Aidoo in Airtools.
  • Seite 53 La temperatura dell'ACS sarà selezionabile all'interno degli intervalli impostati dal termostato principale dell'unità. I limiti di temperatura non possono essere ottenuti tramite protocollo. Il dispositivo Airzone offrirà sempre i valori configurati per difetto nel termostato dell'unità. La modifica di questi...
  • Seite 54 LOGICA DI ATTIVAZIONE DEL RELÈ (12V) La logica di attivazione del relè dipende dalla configurazione dell’unità idronica, ossia se è configurata per funzionare con la temperatura di mandata d’acqua o con la temperatura ambiente. In caso di più zone, tutte devono avere la stessa configurazione di lavoro. Non richiede nessuna configurazione ulteriore nell'Aidoo.
  • Seite 55 API Local. Abilita l’opzione di integrazione con terze parti tramite API Locale. • BACnet IP Airzone. Configura la porta di integrazione per le comunicazioni tramite il protocollo BACnet IP e consente la modifica dell'ID BACnet e della porta BACnet. •...
  • Seite 56 IMPOSTAZIONI AIRTOOLS SU AIRZONE CLOUD Entrada digitale Consente di attivare o disattivare questa funzione e modificare: • Attivazione. Permette di impostare l'ingresso come. Attivazione per stato: lo stato è persistente, se l'ingresso è attivato la macchina sarà forzata a spegnersi finché non cambia stato.
  • Seite 57 Strumenti compatibili COME SAPERE SE LA PROPRIA UNITÀ È COMPATIBILE CON AIRZONE Da airzonecontrol.com, accedere al menu “Soluzioni di controllo" e Aidoo Pro: Una volta selezionato, fare clic su "Verifica la compatibilità": Selezionare il marchio e successivamente il modello dell’unità interna: Apparirà...
  • Seite 58 > Unidade interior _____________________________________________________________________ 12 > Ajustes Airtools na Airzone Cloud ____________________________________________________ 13 > Entrada digital _______________________________________________________________________ 13 > Otros ajustes ________________________________________________________________________ 13 FERRAMENTA COMPATIBILIDADES _____________________________________________________________ 14 > Como saber se a minha unidade é compatível com Airzone _____________________ 14...
  • Seite 59 Política ambiental • Nunca deite fora esta unidade com o lixo doméstico. Caso não sejam tratados adequadamente, os produtos elétricos e eletrónicos podem liberar substâncias que causam danos ao meio ambiente. A imagem de um recipiente riscado ao meio indica recolha seletiva de dispositivos elétricos, que são tratados de maneira diferente do lixo urbano.
  • Seite 60 Aidoo Pro Controlo Wi-Fi by Airzone FUNCIONALIDADES Aidoo Pro Aerotermia é uma solução para o controlo e a integração de unidades de aerotermia de forma remota através de serviços Cloud. Através deste dispositivo, é possível gerir a produção, controlar a temperatura, e fazer programações nas unidades de aerotermia.
  • Seite 61 Cabo de ligação à Fonte de unidade interior alimentação * Nota: tanto a forma do borne no dispositivo Aidoo Pro como a forma do cabo podem variar dependendo do fabricante compatível. Porta RS-485 Porta RS-485 para estabelecer a comunicação Modbus RTU ou BACnet MS/TP com o dispositivo.
  • Seite 62 Nota: para obter mais informações, consulte "Lógica de ativação (12V)" na secção "Opções de controlo". Entrada fonte de alimentação Entrada de 12 Vdc para alimentar o dispositivo Aidoo Pro. A fonte de alimentação 230 Vac - 12 Vdc é fornecida com o dispositivo.
  • Seite 63 INTEGRAÇÕES Protocolo Disponibilidade Documentação Assistentes de voz/Serviços Cloud Amazon Alexa Manual Google Assistant Manual SmartThings IFTTT API Local Manual API Web Open API Manual API Web Manual Consulte aqui os drivers disponíveis Drivers Padrões de integração BACnet BACnet MS/TP Manual BACnet IP Modbus Modbus RTU...
  • Seite 64 • AZAI6WSPFAN - Aidoo Pro Ventiloconvector • AZAI6WSPXXX - Aidoo Pro para equipamentos de aerotermia Conexão Conecte a porta INT do Aidoo Pro Ventiloconvector à porta RS485 do Aidoo Pro Aerotermia. ZONE AIR TO WATER HEAT PUMP FANCOIL Fancoil water...
  • Seite 65 A partir da aplicação Airzone Cloud, pode controlar simultaneamente a produção de água quente sanitária e do ventiloconvector. Neste caso, o Aidoo Pro Ventiloconvector atua como primário e é, portanto, o dispositivo que deve ter acesso à internet. Nesta configuração, a unidade de aerotermia deve estar definida para o modo de impulsão da água.
  • Seite 66 Configuração Para configurar o Aidoo Pro Aerotermia com este acessório, abra a aplicação Airzone Cloud e siga os passos abaixo: Procure o seu Aceda ao menu Aceda ao menu Selecione a Aidoo Pro Integração. de configuração opção Aidoo Pro Ventiloconvector da Saída.
  • Seite 67 A temperatura da AQS pode ser selecionada dentro dos intervalos definidos pelo próprio termostato principal da unidade. Os limites de temperatura não podem ser obtidos por protocolo. O dispositivo Airzone oferecerá sempre os valores configurados por predefinição no termostato do equipamento e,...
  • Seite 68 LÓGICA DE ATIVAÇÃO DO RELÉ (12V) A lógica de ativação do relé depende de se a aerotermia está configurada para trabalhar com a temperatura de impulsão da água ou com a temperatura ambiente. Se houver mais do que uma zona, todas devem ter a mesma configuração de funcionamento. Não é necessária nenhuma configuração adicional no Aidoo.
  • Seite 69 Porta de integração: • Modbus RTU Aidoo. Configure a porta de integração para comunicações através do protocolo RTU Airzone e permite a edição do ID Modbus e a seleção da velocidade de comunicação. • BACnet MS/TP Aidoo. Configure a porta de integração para comunicações através do protocolo BACnet MS/TP e permite a edição do endereço MAC, ID BACnet, velocidade de...
  • Seite 70 AJUSTES AIRTOOLS NA AIRZONE CLOUD Entrada digital Permite ativar ou desativar esta função e modificar: • Ativação. Permite definir a entrada como: Activação por estado: o estado é persistente, se a entrada for activada, a máquina será forçada a desligar até mudar de estado.
  • Seite 71 Ferramenta Compatibilidades COMO SABER SE A MINHA UNIDADE É COMPATÍVEL COM AIRZONE Em airzonecontrol.com, aceda ao menu "Soluções de controlo” e Aidoo Pro: Depois de selecionado, clique em “Verifique a compatibilidade”: Selecione a marca e o modelo da sua unidade interior: Aparecerá...
  • Seite 72 Angaben zum Gerät ________________________________________________________________ 12 > Angaben zum Klimainnengerät _________________________________________________ 12 > Auf Airzone Cloud Airtools-Einstellungen ___________________________________________ 13 > Digitaleingang _______________________________________________________________________ 13 > Sonstige Einstellungen ____________________________________________________________ 13 KOMPATIBILITÄTS-TOOL __________________________________________________________________________ 14 > Wie finde ich heraus, ob mein Gerät mit Airzone kompatibel ist? ______________ 14...
  • Seite 73 Umweltschutz • Das Gerät darf nicht über den Hausmüll entsorgt werden. Elektrische und elektronische Geräte enthalten Stoffe, die bei unsachgemäßer Behandlung Umweltschäden verursachen können. Symbol durchgestrichenen Mülltonne weist auf die Notwendigkeit einer vom Hausmüll getrennten Entsorgung elektrischer Geräte hin. Für eine umweltgerechte Entsorgung muss das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt werden.
  • Seite 74 Wärme- und Kälteerzeugung steuern, die Temperatur regeln und die Geräte Ihrer Wärmepumpenanlage programmieren. Aidoo Pro Aerothermie kommuniziert mit den Klimaanlagen über das Originalprotokoll des Herstellers. Daher kann der Funktionsumfang je nach Gerätemodell unterschiedlich sein. Die wichtigsten Merkmale des Aidoo Pro Aerothermie-Geräts sind: Steuerung des Geräts und Fehlererkennung am Klimagerät.
  • Seite 75 LEDs Verbindungskabel Netzteil zum Innengerät * Hinweis: Sowohl die Form der Klemme am Aidoo Pro-Gerät als auch die Form des Kabels können je nach kompatiblem Hersteller variieren. Port RS-485 RS485-Anschluss für das Herstellen einer Modbus RTU- oder BACnet MS/TP-Kommunikation mit dem Gerät.
  • Seite 76 Kabelkanal zu verlegen. Relaisausgang (12V) 12-V-Relaisausgang zur Ansteuerung von Zusatzelementen der Anlage. Hinweis: Weitere Informationen, Siehe „Schaltlogik Relais“ Abschnitt „Steuerungsmöglichkeiten“ Netzteilbuchse 12 VDC-Eingang für die Stromversorgung des Aidoo Pro-Geräts. Das 230 VAC - 12 VDC-Netzteil wird mit dem Gerät geliefert.
  • Seite 77 INTEGRATIONEN Protokoll Verfügbarkeit Dokumentation Sprachassistenten/Cloud-Dienste Amazon Alexa Anleitung Google Assistant Anleitung SmartThings IFTTT API Lokal Anleitung API Web Open API Anleitung API Web Anleitung Hier finden Sie die verfügbaren Treiber Treiber Integrationsstandards BACnet BACnet MS/TP Anleitung BACnet IP Modbus Modbus RTU Anleitung Modbus TCP/IP FERMAX...
  • Seite 78 Spezifikationen durch: • AZAI6WSPFAN - Aidoo Pro Fancoil • AZAI6WSPXXX - Aidoo Pro für Aerothermiegeräte Verbindung Verbinden Sie den INT-Port des Aidoo Pro Fancoil mit dem RS485-Port des Aidoo Pro Aerothermie. ZONE AIR TO WATER HEAT PUMP FANCOIL Fancoil water...
  • Seite 79 Betrieb Über die Airzone Cloud-Anwendung können Sie gleichzeitig die Erzeugung von Warmwasser und den Fancoil-Betrieb steuern. In diesem Fall arbeitet Aidoo Pro Fancoil als Primärgerät und muss deshalb über einen Internetzugang verfügen. Bei dieser Konfiguration muss die Wärmepumpe auf Wasservorlaufbetrieb eingestellt sein.
  • Seite 80 Einstellungen Um Aidoo Pro Aerothermie mit diesem Zubehörgerät zu konfigurieren, öffnen Sie die Airzone Cloud-Anwendung und befolgen Sie die nachstehenden Schritte: Wählen Sie Ihr Rufen Sie das Rufen Sie das Wählen Sie Aidoo Aidoo Pro Fancoil Integrationsmenü Einstellungsmenü Pro Aerothermie in Airtools aus.
  • Seite 81 Die Warmwassertemperatur kann innerhalb des vom Hauptthermostaten des Geräts vorgegebenen Bereichs eingestellt werden. Die Temperaturgrenzen können nicht per Protokoll ermittelt werden. Das Airzone-Gerät bietet immer die Standardwerte an, die am Gerätethermostaten eingestellt sind. Eine Änderung dieser Grenzwerte kann zu unerwünschten Betriebszuständen des Geräts führen.
  • Seite 82 SCHALTLOGIK DES RELAIS (12V) Die Schaltlogik des Relais ist davon abhängig, ob die Regelung der Luftwärmeanlage auf die Wasservorlauftemperatur oder die Raumtemperatur ausgelegt ist. Wenn mehr als eine Zone eingerichtet ist, müssen alle die gleiche Betriebskonfiguration aufweisen. Bei Aidoo ist keine zusätzliche Konfiguration erforderlich.
  • Seite 83 • Lokal-API. Schaltet die Option der Integration von Drittgeräten über die lokale API frei. • BACnet IP Airzone. Konfigurieren Sie den Integrationsport für die Kommunikation über das BACnet IP-Protokoll und ermöglichen Sie die Bearbeitung der BACnet-ID und des BACnet-Ports. •...
  • Seite 84 AUF AIRZONE CLOUD AIRTOOLS-EINSTELLUNGEN Digitaleingang Ermöglicht das Ein- oder Ausschalten dieser Funktion und folgende Einstellungen: • Aktivierung. Ermöglicht das Festlegen des Eingangs als: Aktivierung nach Zustand: Der Zustand ist dauerhaft, wenn der Eingang aktiviert ist, wird die Maschine zwangsweise ausgeschaltet, bis sie ihren Zustand ändert.
  • Seite 85 Kompatibilitäts-Tool WIE FINDE ICH HERAUS, OB MEIN GERÄT MIT AIRZONE KOMPATIBEL IST? Rufen Sie über airzonecontrol.com das Menü Steuerungslösungen und Aidoo Pro auf: Nach der Auswahl klicken Sie auf „Kompatibilitätsabfrage“: Wählen Sie das Fabrikat und dann das Modell Ihres Innengeräts: Es erscheint die Kompatibilitätsliste für das ausgewählte Gerät.
