14
Sensor anschließen
Das Portavo 904X MULTI besitzt mehrere Anschlüsse und kann mit einer Vielzahl
unterschiedlicher Sensoren verwendet werden (siehe nachstehende Abbildung).
Es darf immer nur ein Sensor zur gleichen Zeit an das Messgerät angeschlossen
werden. Das Messgerät erkennt den jeweils angeschlossenen Memosens-Sensor und
zeigt das Memosens-Logo im Display an.
Separater Temperaturfühler
Hinweis: Die Messung der Temperatur mit einem separaten Temperaturfühler ist nur
möglich, wenn kein Memosens-Sensor angeschlossen ist.
Die automatische Erkennung eines separaten Temperaturfühlers erfolgt nach dem
Einschalten des Gerätes. Bei einem Wechsel des Temperaturfühlers muss das Gerät
aus- und wieder eingeschaltet werden!
a
Memosens-Sensoren verfügen über eine Kabel-Kupplung, die es gestattet, die
Sensoren komfortabel zu tauschen, während das Anschlusskabel am Gerät verbleibt.
Die Memosens-Kabel werden je nach Ausführung entweder an die Buchse b (M8,
4-polig) oder e (M12, 8-polig) angeschlossen.
WARNUNG! Beeinträchtigung des Explosionsschutzes.
Digitale Memosens-Sensoren und Memosens-Kabel ohne Ex-Zulassung dürfen nicht
in Ex-Bereichen eingesetzt werden. Für diesen Einsatzzweck müssen Memosens-Sen-
soren mit Ex- Zulassung verwendet werden. Diese Sensoren sind wie das Memosens-
Ex-Kabel mit einem orangeroten Ring gekennzeichnet.
b c d
Inbetriebnahme
e

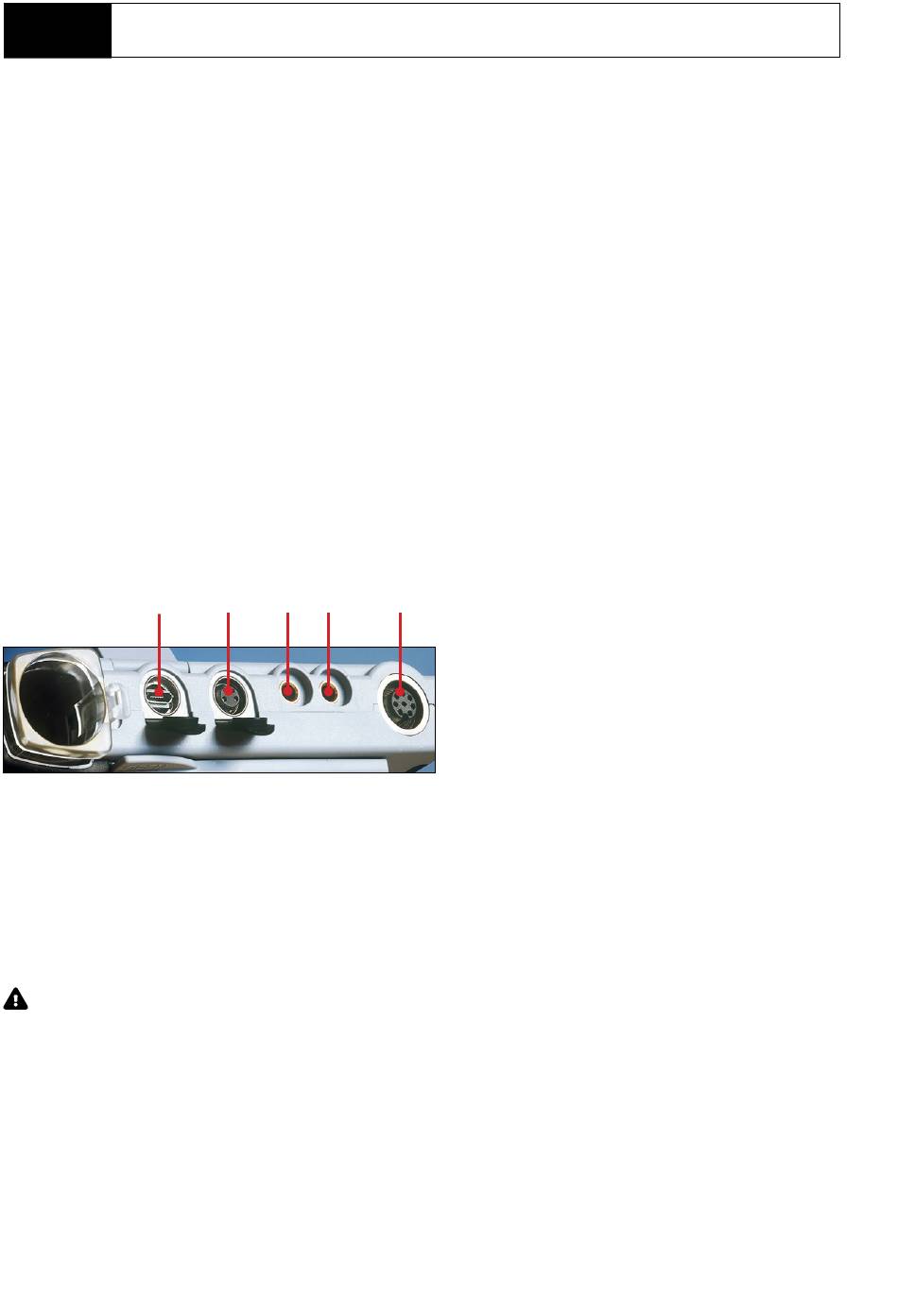

Anschlüsse
a - Micro-USB-Buchse
b - M8, 4-polig für Memosens-Kabel
c - Temperaturfühler- GND
d - Temperaturfühler
e - M12, 8-polig für Memosens-Kabel
