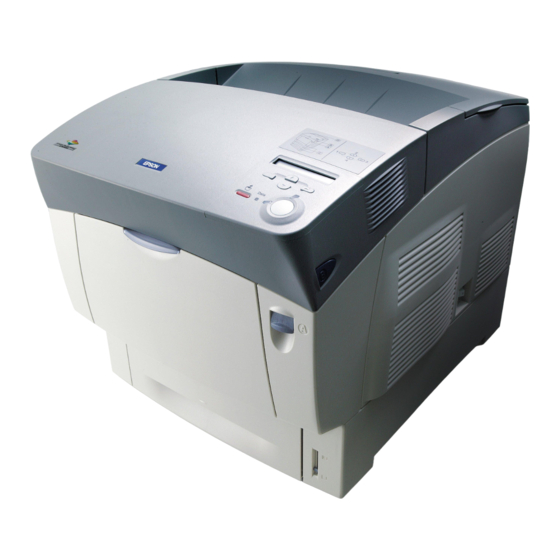

Epson Aculaser C4100 Installationsanleitung

Epson Aculaser C4100 Installationsanleitung

Laserdrucker
Vorschau ausblenden Andere Handbücher für Aculaser C4100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Laserdrucker
Installations-
handbuch
1 Aufstellen des Druckers . . . . . . . . . . . . . . . . 3
Druckbetrieb. . . . . . . . . . . . . . . . . . . . . . . . 12
5 Installieren von Optionen . . . . . . . . . . . . . . 30
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 41

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson Aculaser C4100

Inhaltszusammenfassung für Epson Aculaser C4100

  • Seite 1: Inhaltsverzeichnis

    Laserdrucker Installations- handbuch 1 Aufstellen des Druckers ....3 2 Installieren von Verbrauchsmaterialien ..5 3 Vorbereiten des Druckers für den Druckbetrieb......12 4 Installieren der Druckersoftware .

  • Seite 2: Handbuch-Konventionen

    Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt erstellt. Eine Haftung für leicht fahrlässige Fehler, z. B. Druckfehler, ist jedoch ausgeschlossen. EPSON und angegliederte Firmen haften nicht für Schäden oder Störungen durch Einsatz von Optionen oder Zubehör, wenn diese nicht original EPSON-Produkte oder von Seiko EPSON Corporation ausdrücklich als „EPSON Approved Product“...

  • Seite 3: Aufstellen Des Druckers

    Aufstellen des Druckers Entfernen des Transportsicherungsmaterials Aufstellen des Druckers...

  • Seite 4: Standort Für Den Drucker

    Standort für den Drucker Achten Sie darauf, dass genügend Platz für den Betrieb und die Wartung zur Verfügung steht. In der Abbildung werden die empfohlenen Abstände veranschaulicht. Stellen Sie den Drucker so auf, dass der Netzstecker jederzeit problemlos aus der Steckdose gezogen werden kann. Halten Sie das gesamte Computer- und Druckersystem von möglichen Störungsquellen fern (zum Beispiel Lautsprecher oder die Basisstationen von drahtlosen Telefonen).

  • Seite 5: Installieren Von Verbrauchsmaterialien

    Installieren von Verbrauchsmaterialien Installieren der Tonerkartuschen Handhabungshinweise: Legen Sie die Tonerkartusche immer auf einer sauberen, glatten Unterlage ab. Wenn der Toner mit Ihrer Haut oder Ihrer Kleidung in Berührung kommt, waschen Sie ihn umgehend mit Seife und Wasser ab. Tonerkartuschen, die aus einer kalten in eine warme Umgebung gebracht wurden, sollten frühestens nach einer Stunde installiert werden, um Kondensationsschäden zu vermeiden.
  • Seite 6 2. Entfernen Sie den Schutzstreifen, indem Sie ihn von jeder der Tonerkartuschen gerade nach oben ziehen. 3. Schließen Sie die Abdeckung wieder. Installieren von Verbrauchsmaterialien...
  • Seite 7 Installieren des Photoleiters Handhabungshinweise: Der Photoleiter wiegt 4,5 kg (9,9 Lbs). Halten Sie ihn beim Tragen fest am Griff. Setzen Sie den Photoleiter bei der Installation nicht länger als fünf Minuten dem Licht aus. Der Photoleiter enthält eine lichtempfindliche Entwicklertrommel. Wird die Entwicklertrommel starkem Licht ausgesetzt, können auf den Ausdrucken ungewöhnlich dunkle oder helle Stellen auftreten, und die Lebensdauer der Trommel kann sich...
  • Seite 8 1. Drücken Sie den Verschluss an der A-Abdeckung, und öffnen Sie diese. 2. Entfernen Sie die Schutzstreifen. Installieren von Verbrauchsmaterialien...
  • Seite 9 3. Öffnen Sie die D-Abdeckung. 4. Nehmen Sie den neuen Photoleiter. Hinweis: Halten Sie die Kassette immer so, wie in der Abbildung dargestellt. Installieren von Verbrauchsmaterialien...
  • Seite 10 5. Entfernen Sie die Schutzhülle und das Schutzmaterial. Achtung: Achten Sie darauf, die Oberfläche der Entwicklertrommel nicht zu berühren oder zu zerkratzen. 6. Entfernen Sie die Klebestreifen. Installieren von Verbrauchsmaterialien...
  • Seite 11 7. Setzen Sie den Photoleiter fest ein. 8. Schließen Sie die Abdeckungen D und A. Installieren von Verbrauchsmaterialien...

  • Seite 12: Vorbereiten Des Druckers Für Den

    Vorbereiten des Druckers für den Druckbetrieb Anschließen des Druckers an die Stromversorgung 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Stecken Sie das Netzkabel ein. Stecken Sie anschließend das andere Ende in eine elektriche Steckdose. Vorbereiten des Druckers für den Druckbetrieb...

  • Seite 13: Einlegen Von Papier

    Einlegen von Papier 1. Öffnen Sie das MZ-Papierfach, und ziehen Sie das Verlängerungsfach heraus. Verlängerungsfach 2. Legen Sie A4- oder Letter-Papier mit der bedruckbaren Seite nach unten wie unten abgebildet in das Papierfach ein. Hinweis: Weitere Informationen zum Laden anderer Papierformate finden Sie im Benutzerhandbuch unter „Handhabung der Druckmedien“.

  • Seite 14: Drucken Des Statusblatts

    Drucken des Statusblatts Drucken Sie ein Statusblatt, um den aktuellen Druckerstatus festzustellen. Das Statusblatt enthält Informationen zum Drucker, den Verbrauchsmaterialien, den aktuellen Einstellungen und den installierten Optionen. 1. Schalten Sie den Drucker ein. Warten Sie, bis die Meldung Ready (Bereit) am LCD-Display angezeigt wird. 2.

  • Seite 15: Überprüfen Der Farbregistrierung

    Überprüfen der Farbregistrierung Wenn Sie den Drucker eingerichtet haben, müssen Sie die Farbregistrierung auf mögliche Fehlausrichtungen überprüfen. Führen Sie zum Überprüfen der Farbregistrierung die folgenden Schritte durch. 1. Schalten Sie den Drucker ein. 2. Legen Sie Papier in das MZ-Papierfach. Vorbereiten des Druckers für den Druckbetrieb...
  • Seite 16 3. Stellen Sie sicher, dass am LCD-Display die Meldung Ready (Bereit) oder Sleep (Ruhemodus) angezeigt wird, und drücken Sie anschließend die Eingabetaste auf dem Bedienfeld zwei Mal. Eingabetaste 4. Drücken Sie mehrmals die Taste Pfeil nach unten, bis Color Regist Sheet (Farbregistr.-Blatt) angezeigt wird. Pfeil nach unten-Taste Vorbereiten des Druckers für den Druckbetrieb...
  • Seite 17 5. Drücken Sie die Eingabetaste. Der Drucker druckt ein Farbregistrierungsblatt. 6. Überprüfen Sie die Muster, die von den Pfeilen (l) angegeben werden. Hinweis: Wenn das Farbsegment der Linie mit den schwarzen Segmenten auf beiden Seiten eine gerade Linie bildet, müssen Sie die Registrierung für die jeweilige Farbe nicht anpassen.

  • Seite 18: Anpassen Der Ausrichtung Der Farbregistrierung

    Anpassen der Ausrichtung der Farbregistrierung 1. Vergewissern Sie sich, dass am LCD-Display die Meldung Ready (Bereit) oder Sleep (Ruhemodus) angezeigt wird, und drücken Sie anschließend die Eingabetaste, um zu den Menüs des LCD-Displays zu gelangen. Eingabetaste 2. Drücken Sie die Taste Pfeil nach unten so oft, bis am LCD-Display das Menü...
  • Seite 19 3. Drücken Sie die Taste Pfeil nach oben so oft, bis am LCD-Display der Eintrag XXXX Regist (XXXX registr.) für die zu bearbeitende Farbe (Zyan, Magenta oder Gelb) angezeigt wird, und drücken Sie anschließend die Eingabetaste. 4. Suchen Sie auf dem Farbregistrierungsblatt die Liniensegmente, die einer durchgehenden Linie am nächsten kommen, und lassen Sie sich mithilfe der Tasten Pfeil...

  • Seite 20: Anschließen Des Druckers

    5. Drücken Sie die Taste Pfeil nach oben oder Pfeil nach unten, um die dem Muster entsprechende Nummer anzuzeigen. Drücken Sie die Eingabetaste, um die Einstellung abzuschließen. Hinweis: Drucken Sie bei Bedarf das Farbregistrierungsblatt zur Überprüfung aus. Anschließen des Druckers USB-Schnittstelle / Parallele Schnittstelle Verwenden Sie ein abgeschirmtes USB-Kabel des Typs Revision 1.1 oder ein verdrilltes paralleles Schnittstellenkabel, das mit...
  • Seite 21 1. Stellen Sie sicher, dass Drucker und Computer ausgeschaltet sind. 2. Schließen Sie das parallele oder das USB-Schnittstellenkabel wie abgebildet an den Drucker an. parallel 3. Stecken Sie das andere Ende des Schnittstellenkabels in den parallelen oder USB-Schnittstellenanschluss des Computers. Hinweis: Wenn Sie den Drucker über eine optionale Schnittstellenkarte mit dem Computer verbinden möchten, benötigen Sie einen anderen Kabeltyp.
  • Seite 22 Netzwerkkabel Der Drucker unterstützt die Ethernet-Schnittstellenverbindung. Zur Verwendung des Druckers im Netzwerk beachten Sie die folgenden Anweisungen zum Anschließen und Konfigurieren. 1. Stellen Sie sicher, dass Drucker und Computer ausgeschaltet sind. 2. Verbinden Sie ein Ende des Netzwerkkabels mit dem RJ-45-Anschluss und das andere Ende mit dem Netzwerk.

  • Seite 23: Festlegen Einer Ip-Adresse Über Das Bedienfeld

    Festlegen einer IP-Adresse über das Bedienfeld Hinweis: Weitere Konfigurationsmethoden finden Sie im Netzwerkhandbuch. Weitere Informationen zum Anzeigen des Benutzerhandbuchs finden Sie unter „Installieren des Netzwerkhandbuchs“ auf Seite 39. Wenn Sie den Drucker mit dem Netzwerk verbunden haben, müssen Sie die IP-Adresse des Print Servers festlegen. Führen Sie die folgenden Schritte aus, um die IP-Adresse, die Subnetz-Maske und den Standard-Gateway am Bedienfeld des Druckers festzulegen.
  • Seite 24 6. Drücken Sie am Bedienfeld die Pfeil nach oben- oder die Pfeil nach unten-Taste, bis Network Config = No (Netzwerk Konf. = Nein) angezeigt wird. Drücken Sie die Eingabetaste und anschließend die Pfeil nach oben- oder Pfeil nach unten-Taste, bis Network Config = Yes (Netzwerk Konf. = Ja) am Bedienfeld angezeigt wird.
  • Seite 25 8. Drücken Sie die Pfeil nach oben- oder Pfeil nach unten-Taste, bis IP = 0.0.0.0 angezeigt wird. Drücken Sie die Eingabetaste. 9. Drücken Sie die Pfeil nach oben- oder die Pfeil nach unten-Taste, bis der gewünschte Wert angezeigt wird. Drücken Sie daraufhin die Eingabetaste, um diesen Wert zu übernehmen.

  • Seite 26: Installieren Der Druckersoftware

    Druckereinstellungen. Sie können z. B. Einstellungen für Druckqualität und Papierformat vornehmen. EPSON Status Monitor 3 Mit EPSON Status Monitor 3 können Sie sich Druckerstatusinformationen anzeigen lassen, wie z. B. den Tonerstand und etwaige Druckerfehler unter Windows Me, 98, 95, XP, 2000 und NT 4.0 .
  • Seite 27 3. Klicken Sie auf Continue (Weiter). Wenn der Software-Lizenzvertrag angezeigt wird, lesen Sie die Erklärung und klicken auf Agree (Annehmen). 4. Klicken Sie im angezeigten Dialogfeld auf Install Software (Software installieren). 5. Klicken Sie auf Install (Installieren). Folgen Sie anschließend den Anweisungen am Bildschirm.
  • Seite 28 Hinweis: Wenn das Fenster zur Auswahl der Sprache angezeigt wird, wählen Sie Ihr Land aus. 3. Doppelklicken Sie auf das Symbol EPSON. 4. Klicken Sie auf Continue (Weiter). Wenn der Software-Lizenzvertrag angezeigt wird, lesen Sie die Erklärung und klicken auf Agree (Annehmen).
  • Seite 29 Center. Klicken Sie im Dialogfeld Printer List (Druckerliste) auf Add Printer (Drucker hinzufügen). 9. Wählen Sie im Popup-Menü die Option EPSON USB aus. Wählen Sie in der Produktliste EPSON AcuLaser C4100 aus, und wählen Sie dann im Popup-Menü Page Setup (Seite einrichten) die Option All (Alle) aus.

  • Seite 30: Installieren Von Optionen

    Installieren von Optionen Weitere Informationen zu Spezifikationen und Handhabungshinweisen finden Sie im Benutzerhandbuch. Informationen zur optionalen Papierkassette und weiteren Optionen finden Sie in den damit mitgelieferten Anweisungen. Vorsicht: Das Entfernen anderer Schrauben und Abdeckungen kann Bereiche mit Hochspannung offen legen. Einige der Komponenten innerhalb des Druckers sind scharfkantig und können Verletzungen verursachen.

  • Seite 31: Vor Dem Installieren Des Festplattenlaufwerks Oder Der Speichermodule

    Vor dem Installieren des Festplattenlaufwerks oder der Speichermodule 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist und das Stromkabel und das Schnittstellenkabel abgezogen sind. 2. Entfernen Sie die Schrauben und die Abdeckung. Installieren von Optionen...
  • Seite 32 3. Suchen Sie die Installationssteckplätze für das Festplattenlaufwerk, die Speichermodule und das ROM-Modul. Steckplatz für das Speicher- Festplatten- steckplatz S0 laufwerk Speicher- steckplatz S1 ROM- Steckplatz A Festplattenlaufwerk 1. Verbinden Sie das Kabel für das Festplattenlaufwerk mit der Leiterplatte. Installieren von Optionen...
  • Seite 33 2. Richten Sie das Festplattenlaufwerk so aus, dass die drei Schraubvorrichtungen des Laufwerks mit den Löchern für die Schrauben der Leiterplatte übereinstimmen. 3. Befestigen Sie das Laufwerk mit den mitgelieferten Schrauben. Hinweis: Achten Sie beim Festziehen der Schrauben darauf, dass Sie das Kabel nicht beschädigen.
  • Seite 34 Speichermodul Sie können den Druckerspeicher auf 1024 MB erhöhen (Standarddruckerspeicher 64 MB plus optionale 32, 64, 128, 256, 512 MB). Um den Speicher auf mehr als 576 MB zu erweitern, müssen Sie dieses 64 MB-Modul entfernen und zwei andere Module (DIMMs) einsetzen. 1.

  • Seite 35: Einsetzen Der Leiterplatte

    Einsetzen der Leiterplatte 1. Schieben Sie die Leiterplatte in den Drucker. 2. Befestigen Sie die Leiterplatte mit den zwei dafür vorgesehenen Schrauben. Installieren von Optionen...
  • Seite 36 Schnittstellenkarte 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist und das Netzkabel und das Schnittstellenkabel abgezogen sind. 2. Entfernen Sie die Schrauben und die Abdeckung für den Schnittstellensteckplatz. Installieren von Optionen...
  • Seite 37 3. Drücken Sie die Schnittstellenkarte fest ein. 4. Befestigen Sie die Schnittstellenkarte mit den dafür vorgesehenen Schrauben. Installieren von Optionen...

  • Seite 38: Weitere Informationen Zum Drucker

    (unter Windows XP) mit der Mauszeiger auf All programs (Alle Programme) oder unter (Windows Me, 98, 95, 2000 oder NT 4.0) auf Programs (Programme). Zeigen Sie mit dem Mauszeiger auf EPSON, und wählen Sie anschließend ALC4100 Reference Guide (ALC4100-Benutzerhandbuch) aus. Weitere Informationen zum Drucker...

  • Seite 39: Anzeigen Und Drucken Des Handbuchs Zur Behebung Von Papierstaus

    Wenn das Fenster zur Auswahl der Sprache angezeigt wird, wählen Sie Ihr Land aus. 2. Benutzer von Mac OS 8.6 bis 9.X doppelklicken auf das Symbol EPSON. Benutzer von Mac OS X müssen den Ordner Mac OS X öffnen und dann auf das Symbol EPSON doppelklicken.
  • Seite 40 5. Wählen Sie Install Network Guide (Netzwerkhandbuch installieren) aus. Folgen Sie anschließend den Anweisungen am Bildschirm. Auf dem Desktop wird ein Symbol für das Netzwerkhandbuch erstellt. Zum Anzeigen des Handbuchs doppelklicken Sie auf das Symbol ALC4100 Network Guide (ALC4100- Netzwerkhandbuch). Weitere Informationen zum Drucker...

  • Seite 41: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise für Laserdrucker Dieser Drucker verwendet Lasertechnologie. Befolgen Sie die folgenden Hinweise gewissenhaft zu Ihrer eigenen Sicherheit sowie für die Betriebssicherheit des Geräts. Berühren Sie niemals die CAUTION HIGH Fixiereinheit oder Teile in TEMPERATURE (VORSICHT, HEISS!) deren Umgebung. Die Fixiereinheit ist mit dem Warnaufkleber CAUTION HIGH TEMPERATURE...

  • Seite 42: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Lesen Sie die folgenden Hinweise, bevor Sie den Drucker in Betrieb nehmen: Geeigneter Standort für den Drucker Platzieren Sie den Drucker auf einer stabilen Stellfläche. Achten Sie darauf, dass die Kabelverbindung zum Drucker die Benutzer nicht behindert. Die Schlitze und Öffnungen an der Rück- und Unterseite des Druckergehäuses dienen zur Belüftung.

  • Seite 43: Betrieb Des Druckers

    In folgenden Fällen müssen Sie das Gerät vom Netz trennen und sich an einen autorisierten Kundendienst wenden: A. Wenn das Netzkabel bzw. der Stecker abgenutzt oder beschädigt ist. B. Wenn Flüssigkeit in den Drucker gelangt ist. C. Wenn das Gerät Regen oder sonstiger Wassereinwirkung ausgesetzt war.
  • Seite 44 Beachten Sie alle am Gerät angebrachten Warnungen und Hinweise. Ziehen Sie vor der Reinigung des Geräts den Stecker aus der Steckdose. Reinigen Sie den Drucker nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine Flüssigreiniger oder Reinigungssprays. Wenn nicht ausdrücklich in der Druckerdokumentation erwähnt, vermeiden Sie die Berührung mit Bauteilen im Inneren des Geräts.

  • Seite 45: Sicherheitsinformationen

    Mit Ausnahme der ausdrücklich in der Druckerdokumentation angegebenen Maßnahmen dürfen Sie selbst keine Eingriffe am Gerät vornehmen. Abdeckungen, die mit dem Warnhinweis Do Not Remove (Nicht entfernen!) versehen sind, dürfen nicht geöffnet oder entfernt werden. Sie riskieren dadurch, mit elektrisch geladenen Geräteteilen in Berührung zu kommen, und setzen sich möglicherweise auch anderen Gefahren aus.
  • Seite 46 Das mitgelieferte Netzkabel darf nur mit diesem Drucker verwendet werden. Mit anderen Geräten kann das Kabel Feuer oder elektrische Schläge verursachen. Etiketten mit Sicherheitshinweisen zur Laserstrahlung Vorsicht: Bedienungsvorgänge und Einstellungen, die nicht ausdrücklich in der Dokumentation des Druckers beschrieben werden, können zu gefährlicher Strahlung führen.
  • Seite 47 Der empfohlene Grenzwert für den Ozonausstoß beträgt 0,1 ppm (Parts per Million), angegeben als der Durchschnitt aus Zeit und gemessener Konzentration in einem Zeitraum von acht Stunden. Der EPSON-Laserdrucker stößt in acht Stunden kontinuierlichen Druckbetriebs weniger als 0,1 ppm aus. Minimieren der Risiken Um die Risiken des Ozonausstoßes zu verringern, sollten Sie...
