Buderus Logalux FS/2 Installations- Und Wartungsanleitung Seite 9

Langes Anschlussrohr vom Zubehör SZ8 montieren
▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf:
– Distanzstück 20 mm montieren und mit Teflonband eindichten
[3].
– Langes Anschlussrohr unten passend ablängen [2].
▶ Langes Anschlussrohr mit Dichtungen an Station montieren [1].
▶ Anschlussstück unten mit Teflonband eindichten.
▶ Winkel-Klemmringverschraubung auf Anschlussstück oder auf Dis-
tanzstück schrauben [4].
▶ Langes Anschlussrohr in Winkel-Klemmringverschraubung stecken
und festschrauben [5].
1
5
3
4

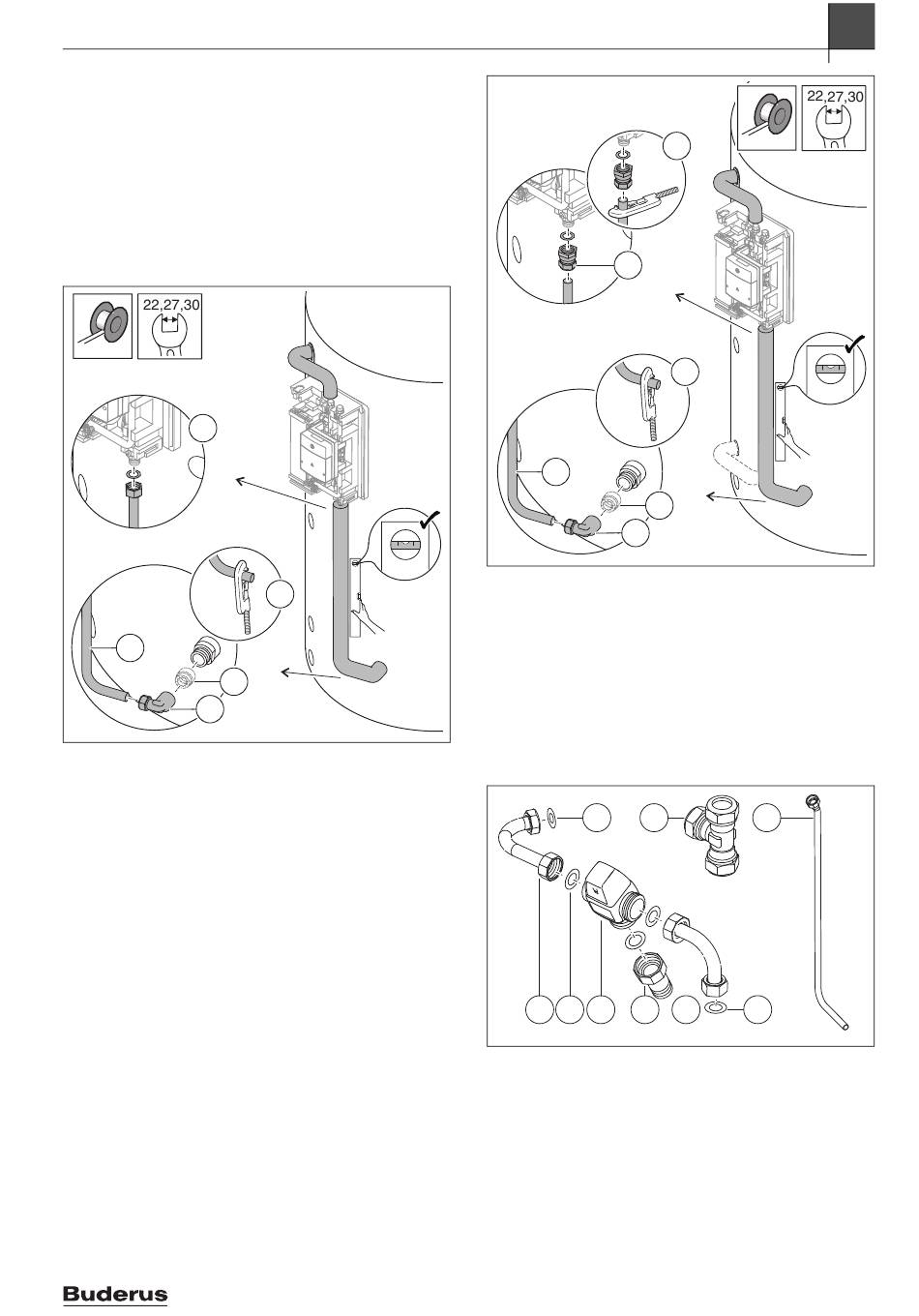

Bild 16 Langes Anschlussrohr des SZ8 montieren
Langes Anschlussrohr vom Zubehör SZ9 montieren
▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf:
– Langes Anschlussrohr unten und oben passend ablängen [2].
– Distanzstück 20 mm montieren und mit Teflonband eindichten
[3].
▶ Klemmringverschraubung (gerade) mit Dichtung an Station montie-
ren [1].
▶ Langes Anschlussrohr in Klemmringverschraubung stecken und fest-
schrauben.
▶ Anschlussstück unten mit Teflonband eindichten.
▶ Winkel-Klemmringverschraubung auf Anschlussstück oder auf Dis-
tanzstück schrauben [4].
▶ Langes Anschlussrohr in Winkel-Klemmringverschraubung stecken
und festschrauben [5].
▶ Speicher mit einreihiger Anordnung der Speicheranschlüsse: lan-
ges Anschlussrohr nach links drehen und Distanzstück 20 mm [3]
verwenden. Montage wie oben beschrieben.
Logalux – 6721848807 (2023/10)
2
6720809213.28-1.ST
1
5
3
4
Bild 17 Langes Anschlussrohr des SZ9 montieren
5.4 Mischventil-Set montieren (Zubehör)
Um eine konstante Warmwasser-Auslauftemperatur zu gewährleisten
und die Gefahr von Verkalkung zu verringern, bei folgenden Bedingun-
gen das Mischventil einbauen:
• Die Speichertemperatur beträgt mehr als 75 °C und
• es wird weniger als 6 l/min warmes Wasser (45 °C) am Verbraucher
gezapft.
Die folgenden Abbildungen für dieses Kapitel sind ohne Rohrdämmung
dargestellt.
6 7
5 4 3 8
Bild 18 Lieferumfang Mischventil-Set
[1] Anschlussrohr
[2] Kurzes Anschlussrohr rechts
[3] Thermostatisches Mischventil
[4] Dichtung 1" (3 x)
[5] Kurzes Anschlussrohr links
[6] Dichtung ¾(2 x)
[7] Klemmring-T-Stück
[8] Verschraubung mit integrierter Schwerkraftbremse
Montage
2
2
6720809213.30-1.ST
1
2 6
0010012361-001 0010012361-001
5
9
