5
Montage
▶ Oben und unten am Rückteil des Wärmeschutzes Durchführungen
für das Rücklaufrohr einschneiden.

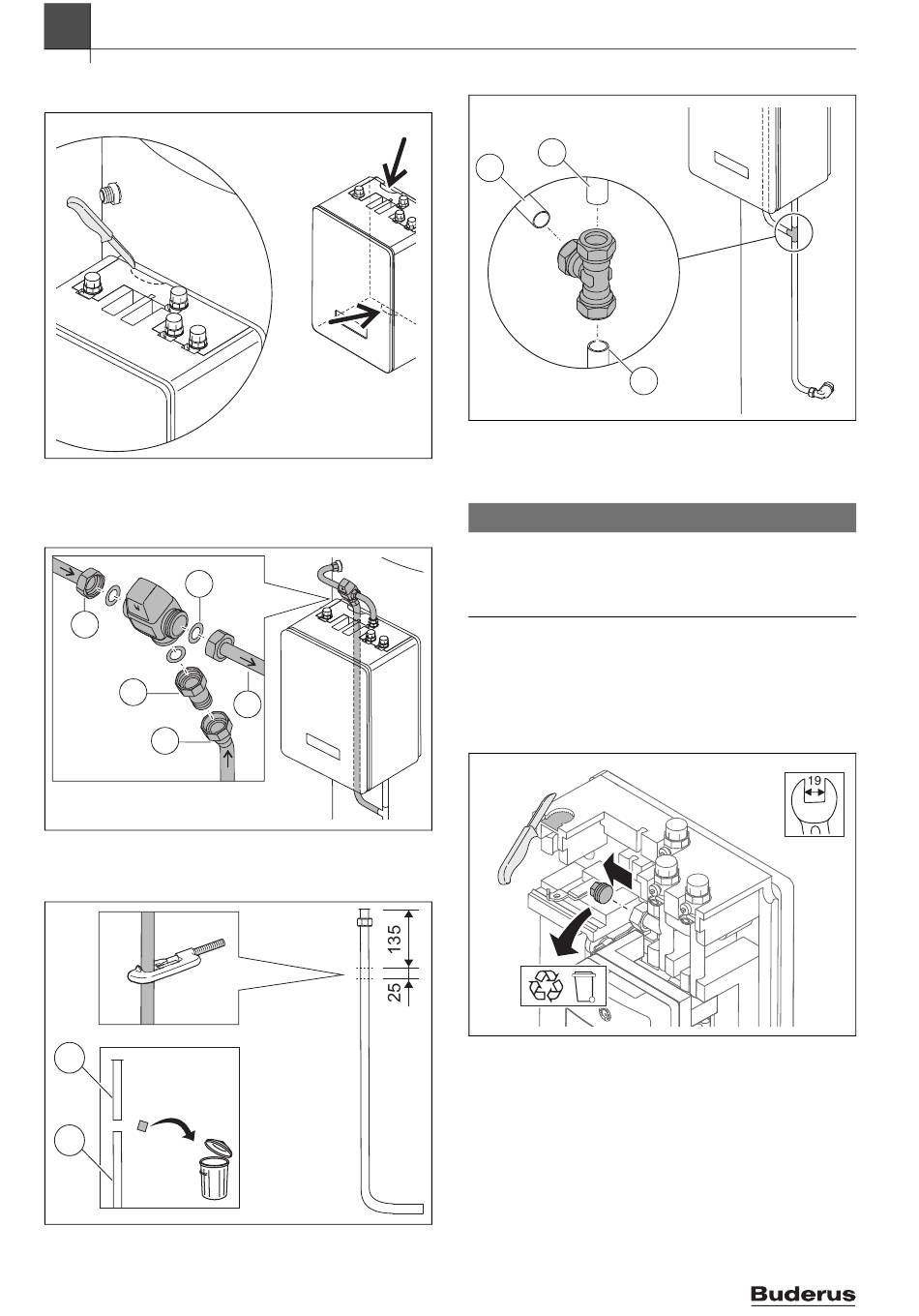

Bild 19 Durchführungen an den Vertiefungen einschneiden
Fließrichtung und Einbaulage des Ventils beachten.
▶ Anschlussrohre mit Dichtungen an Ventil und am Speicher anschrau-
ben.
4
5
8
1
Bild 20 Anschlussrohre handfest verschrauben
1. Langes Anschlussrohr vom SZ8 oder SZ9 nach Maß einschneiden.
2. Ein 25 mm langes Rohrstück entfernen.
1.
10
9
2.
Bild 21 Langes Anschlussrohr vorbereiten
10
0010012362-001 0010012362-001
2
0010012364-001 0010012364-001
0010012367-001 0010012367-001
3. Klemmring-T-Stück montieren.
10
1
3.
9
Bild 22 Rohre mit Klemmring-T-Stück verbinden
▶ Mitgelieferte Dämmung montieren.
5.5 Zirkulationsstrang montieren (Zubehör)
HINWEIS
Pumpenschaden durch verunreinigte Rohrleitung!
Um Verunreinigungen in der Rohrleitung zu vermeiden:
▶ Vor Einbau des Zirkulationsstranges die Zirkulationsleitung ausrei-
chend spülen und bauseits einen Schmutzfilter einbauen.
Die Baugruppe Zirkulationsstrang besteht aus: Pumpe mit integrierter
Schwerkraftbremse, Rohr und Kugelhahn.
1. Mit einem Messer die Durchführung des Zirkulationsstranges aus-
schneiden.
2. Stopfen herausdrehen.
3. Stopfen entsorgen.
1. 1.
2. 2.
3. 3.
Bild 23 Montage vorbereiten
4. Zirkulationsstrang mit Dichtung verschrauben.
Logalux – 6721848807 (2023/10)
