3
Angaben zum Produkt
6720809213-03.1 ST

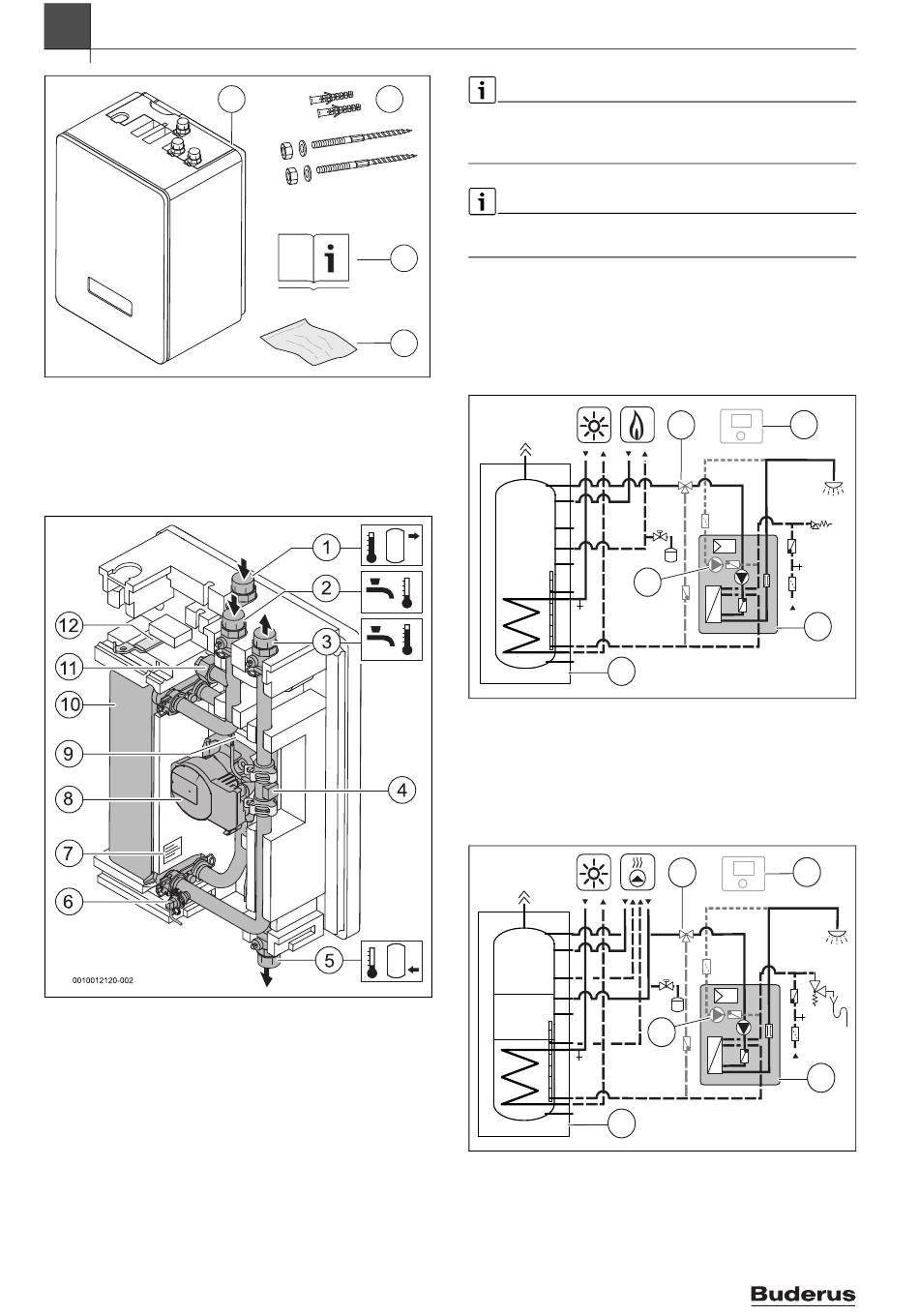

Bild 2 Lieferumfang Frischwasserstation
[1] Frischwasserstation
[2] Befestigungsmaterial
[3] Installations- und Wartungsanleitung
[4] Kleinteile für Modul MS100
3.3 Produktübersicht
Bild 3 Frischwasserstation ohne vorderen Wärmeschutz, ohne Modul
[1] Anschluss: vom Pufferspeicher (Vorlauf)
[2] Anschluss: Kaltwasser
[3] Anschluss: Warmwasser
[4] Anschluss: Volumenstromfühler
[5] Anschluss: zum Pufferspeicher (Rücklauf)
[6] Temperaturfühler Warmwasser, NTC12K
[7] Typschild
[8] Primärkreispumpe und Schwerkraftbremse (unter der Pumpe)
[9] Temperaturfühler Vorlauf (über der Pumpe), NTC12K
[10] Wärmetauscher
[11] T-Stück für Zirkulationsstrang
[12] Handgriff für Kugelhähne
4
1 2
3
4
Die Anschlüsse [2] und [3] müssen während des Betriebes geöffnet
sein. Daher sind die Kugelhähne mit einem Lack gegen Verdrehen gesi-
chert.
Die Kappen auf den Anschlüssen erst direkt vor dem Anschluss der Rohr-
leitungen demontieren.
3.4 Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produktes. Die Position finden Sie in der Produktüber-
sicht.
3.5 Systemhydraulik
4
3
Bild 4 Beispiel: Ausschnitt einer Anlage mit Frischwasserstation (hier:
mit Solarkreis und Heizkessel); schematische Darstellung
[1] Bedieneinheit (Zubehör)
[2] Frischwasserstation
[3] Pufferspeicher
[4] Zirkulationspumpe (Zubehör)
[5] Mischventil-Set (Zubehör)
3
Bild 5 Beispiel: Ausschnitt einer Anlage mit Frischwasserstation (hier:
mit Solarkreis und Wärmepumpe); schematische Darstellung
Logalux – 6721848807 (2023/10)
5 1
2
0010012120-002 0010012120-002
5 1
4
2
0010012717-002 0010012717-002
