6.2
Anschlussklemmbelegung und Anlagenbeispiele
Mit der Bedieneinheit (Zubehör) sind verschiedene Systeme und Funk-
tionen möglich. Die Zuordnung des Anschlussplanes zum Frischwasser-
system (2) kann mit folgenden Fragen erleichtert werden:
• Welches Frischwassersystem
• Welche Funktionen
(schwarz dargestellt) sind vorhanden?
• Sind zusätzliche Funktionen
Funktionen (grau dargestellt) kann das bisher ausgewählte Frisch-
wassersystem erweitert werden.
Mögliche Funktionen sind:
• A = Zirkulation
• C = Vorwärm-Frischwasserstation
• D = Tägliche Aufheizung
Die hydraulischen Darstellungen sind nur schematisch und geben einen
unverbindlichen Hinweis auf eine mögliche hydraulische Schaltung. Die
Sicherheitseinrichtungen sind nach den gültigen Normen und örtlichen
Vorschriften auszuführen.
Je nach Verwendung des Moduls (Kodierung am Modul und Konfigurati-
on über die Bedieneinheit) sind die Anlagenteile gemäß dem jeweiligen
Anschlussplan anzuschließen.
Für alle Anschlusspläne gilt:
230 V C
Netzspannung
BUS
BUS-System EMS plus
WM1
Volumenstromfühler
Bedieneinheit zur Regelung der Warmwasser-, Solar-,
Wärmepumpen- und Heizkreissysteme erforderlich, z.
B. RC310 (BUS-Verbindung zwischen Wärmeerzeuger
und Modul)
Bedieneinheit zur Regelung des Warmwasserkreissys-
tems erforderlich, z. B. SC300 (keine BUS-Verbindung
zwischen Wärmeerzeuger und Modul)
Tab. 8
Das Modul ist fertig verdrahtet. Sie müssen lediglich Zubehöre anschlie-
ßen (wenn vorhanden) und den Netzanschluss herstellen.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
Wenn am Modul (MS100) der Kodierschalter auf 9 eingestellt ist, darf
keine BUS-Verbindung zu einem Wärmeerzeuger bestehen.
Logalux – 6721848807 (2023/10)
ist vorhanden?
vorhanden? Mit den zusätzlichen

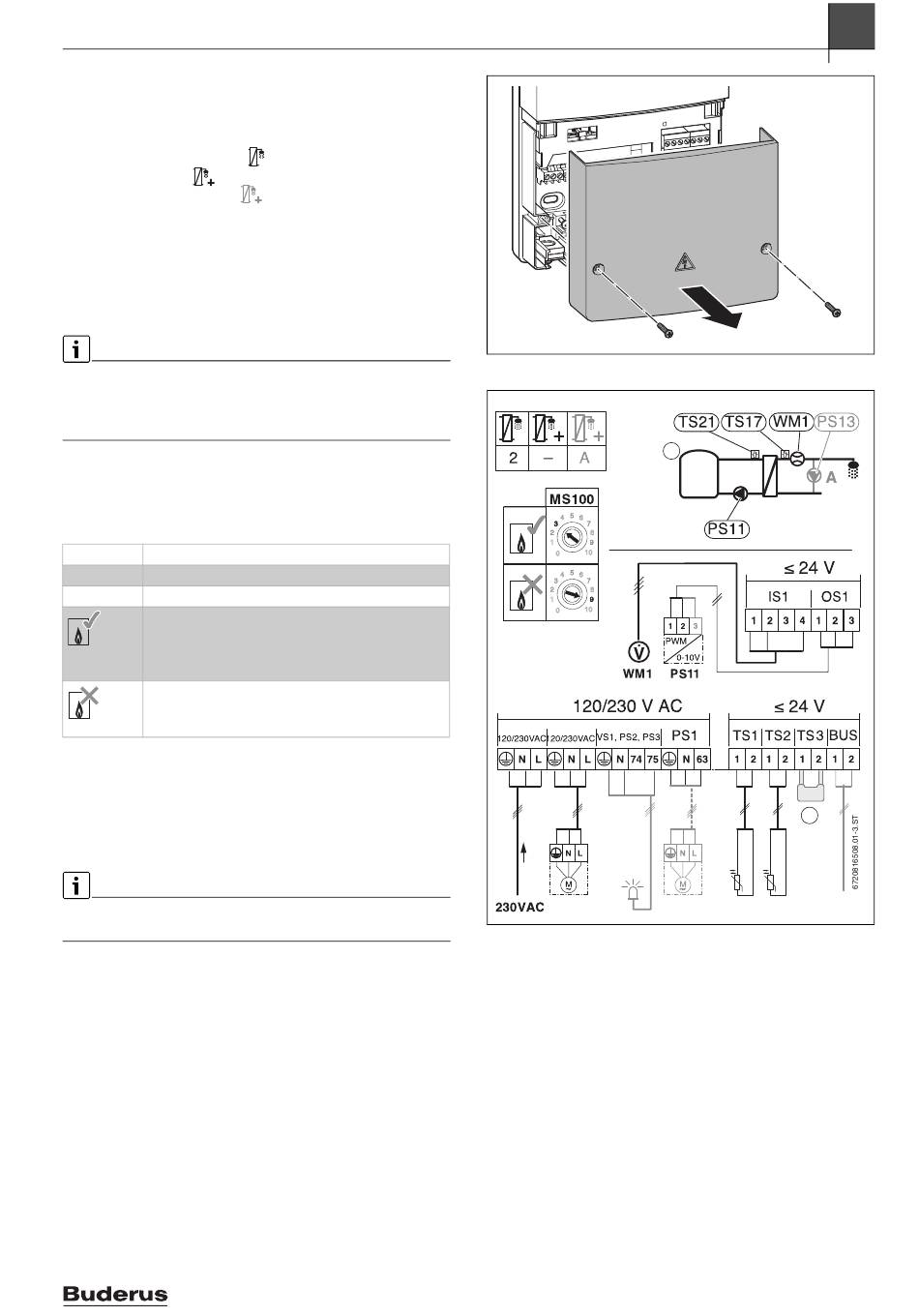

Bild 32 Modul öffnen
PS11
PS11
Bild 33 Anschlussklemmen bei Frischwasserstation
[PS13] Zirkulationspumpe
[PS11] Primärkreispumpe
[PWM] Steuersignal für Primärkreispumpe PS11
[TS17] Temperaturfühler Warmwasser
[TS21] Temperaturfühler Heizungsvorlauf
[x]
Brücke (dann keine Bedieneinheit möglich)
[BUS] Anschluss Bedieneinheit (dann keine Brücke möglich)
Elektrischer Anschluss
6 720 646 819-19.1O
1
x
PS13
PS13
TS17 TS21
TS17
TS21
BUS
BUS
6
13
