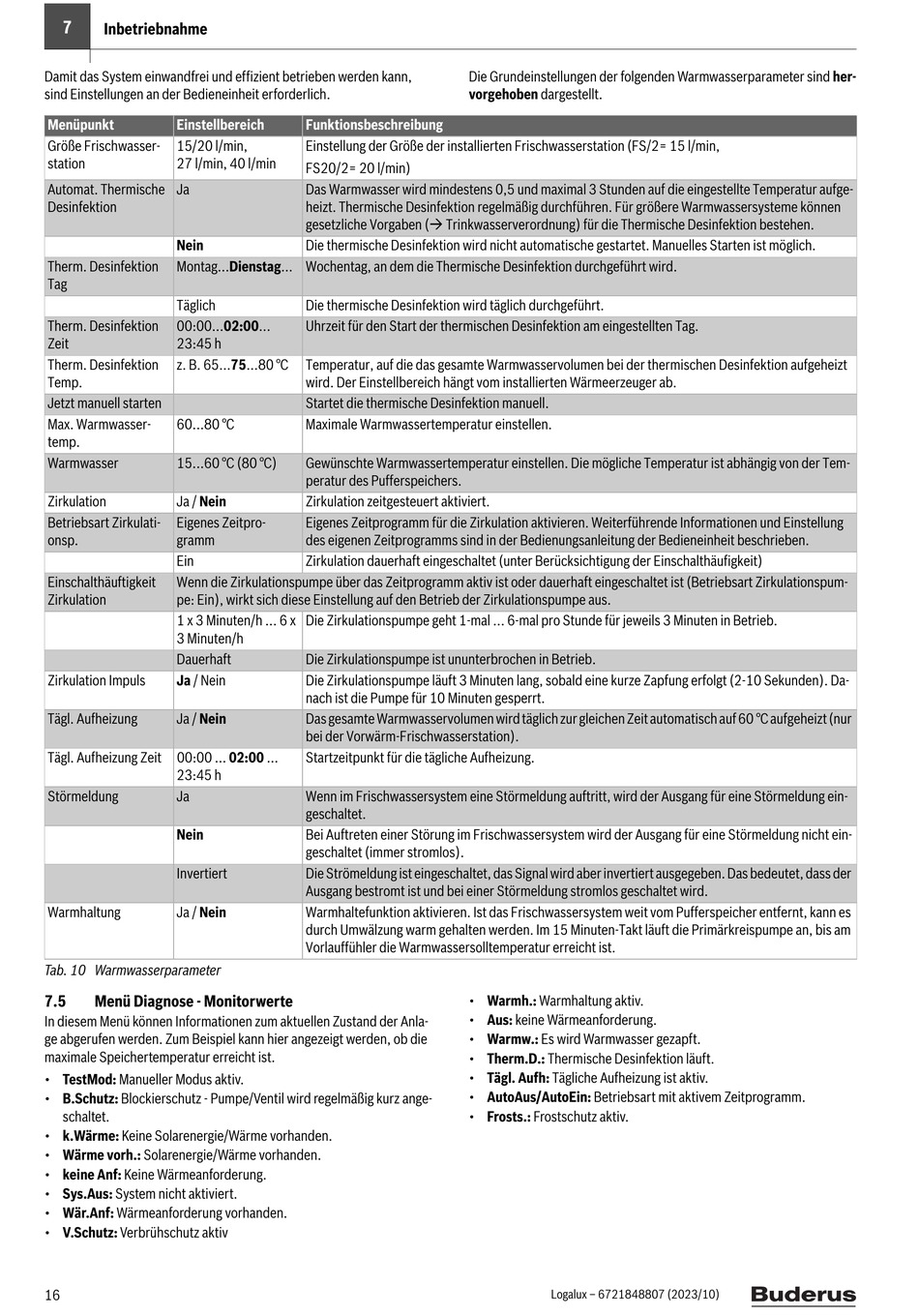

7
Inbetriebnahme
Damit das System einwandfrei und effizient betrieben werden kann,
sind Einstellungen an der Bedieneinheit erforderlich.
Menüpunkt Einstellbereich
Größe Frischwasser- 15/20 l/min,
station 27 l/min, 40 l/min
Automat. Thermische Ja
Desinfektion
Nein
Therm. Desinfektion Montag...Dienstag... Wochentag, an dem die Thermische Desinfektion durchgeführt wird.
Tag
Täglich
Therm. Desinfektion 00:00...02:00...
Zeit 23:45 h
Therm. Desinfektion z. B. 65...75...80 °C
Temp.
Jetzt manuell starten
Max. Warmwasser- 60...80 °C
temp.
Warmwasser 15...60 °C (80 °C)
Zirkulation Ja / Nein
Betriebsart Zirkulati- Eigenes Zeitpro-
onsp. gramm
Ein
Einschalthäuftigkeit Wenn die Zirkulationspumpe über das Zeitprogramm aktiv ist oder dauerhaft eingeschaltet ist (Betriebsart Zirkulationspum-
Zirkulation pe: Ein), wirkt sich diese Einstellung auf den Betrieb der Zirkulationspumpe aus.
1 x 3 Minuten/h ... 6 x
3 Minuten/h
Dauerhaft
Zirkulation Impuls Ja / Nein
Tägl. Aufheizung Ja / Nein
Tägl. Aufheizung Zeit 00:00 ... 02:00 ...
23:45 h
Störmeldung Ja
Nein
Invertiert
Warmhaltung Ja / Nein
Tab. 10 Warmwasserparameter
7.5 Menü Diagnose - Monitorwerte
In diesem Menü können Informationen zum aktuellen Zustand der Anla-
ge abgerufen werden. Zum Beispiel kann hier angezeigt werden, ob die
maximale Speichertemperatur erreicht ist.
• TestMod: Manueller Modus aktiv.
• B.Schutz: Blockierschutz - Pumpe/Ventil wird regelmäßig kurz ange-
schaltet.
• k.Wärme: Keine Solarenergie/Wärme vorhanden.
• Wärme vorh.: Solarenergie/Wärme vorhanden.
• keine Anf: Keine Wärmeanforderung.
• Sys.Aus: System nicht aktiviert.
• Wär.Anf: Wärmeanforderung vorhanden.
• V.Schutz: Verbrühschutz aktiv
16
Die Grundeinstellungen der folgenden Warmwasserparameter sind her-
vorgehoben dargestellt.

Funktionsbeschreibung

Einstellung der Größe der installierten Frischwasserstation (FS/2= 15 l/min,
FS20/2= 20 l/min)
Das Warmwasser wird mindestens 0,5 und maximal 3 Stunden auf die eingestellte Temperatur aufge-
heizt. Thermische Desinfektion regelmäßig durchführen. Für größere Warmwassersysteme können
gesetzliche Vorgaben ( Trinkwasserverordnung) für die Thermische Desinfektion bestehen.
Die thermische Desinfektion wird nicht automatische gestartet. Manuelles Starten ist möglich.
Die thermische Desinfektion wird täglich durchgeführt.
Uhrzeit für den Start der thermischen Desinfektion am eingestellten Tag.
Temperatur, auf die das gesamte Warmwasservolumen bei der thermischen Desinfektion aufgeheizt
wird. Der Einstellbereich hängt vom installierten Wärmeerzeuger ab.
Startet die thermische Desinfektion manuell.
Maximale Warmwassertemperatur einstellen.
Gewünschte Warmwassertemperatur einstellen. Die mögliche Temperatur ist abhängig von der Tem-
peratur des Pufferspeichers.
Zirkulation zeitgesteuert aktiviert.
Eigenes Zeitprogramm für die Zirkulation aktivieren. Weiterführende Informationen und Einstellung
des eigenen Zeitprogramms sind in der Bedienungsanleitung der Bedieneinheit beschrieben.
Zirkulation dauerhaft eingeschaltet (unter Berücksichtigung der Einschalthäufigkeit)
Die Zirkulationspumpe geht 1-mal ... 6-mal pro Stunde für jeweils 3 Minuten in Betrieb.
Die Zirkulationspumpe ist ununterbrochen in Betrieb.
Die Zirkulationspumpe läuft 3 Minuten lang, sobald eine kurze Zapfung erfolgt (2-10 Sekunden). Da-
nach ist die Pumpe für 10 Minuten gesperrt.
Das gesamte Warmwasservolumen wird täglich zur gleichen Zeit automatisch auf 60 °C aufgeheizt (nur
bei der Vorwärm-Frischwasserstation).
Startzeitpunkt für die tägliche Aufheizung.
Wenn im Frischwassersystem eine Störmeldung auftritt, wird der Ausgang für eine Störmeldung ein-
geschaltet.
Bei Auftreten einer Störung im Frischwassersystem wird der Ausgang für eine Störmeldung nicht ein-
geschaltet (immer stromlos).
Die Strömeldung ist eingeschaltet, das Signal wird aber invertiert ausgegeben. Das bedeutet, dass der
Ausgang bestromt ist und bei einer Störmeldung stromlos geschaltet wird.
Warmhaltefunktion aktivieren. Ist das Frischwassersystem weit vom Pufferspeicher entfernt, kann es
durch Umwälzung warm gehalten werden. Im 15 Minuten-Takt läuft die Primärkreispumpe an, bis am
Vorlauffühler die Warmwassersolltemperatur erreicht ist.
• Warmh.: Warmhaltung aktiv.
• Aus: keine Wärmeanforderung.
• Warmw.: Es wird Warmwasser gezapft.
• Therm.D.: Thermische Desinfektion läuft.
• Tägl. Aufh: Tägliche Aufheizung ist aktiv.
• AutoAus/AutoEin: Betriebsart mit aktivem Zeitprogramm.
• Frosts.: Frostschutz aktiv.
