Technisches Handbuch – Linienkoppler SCN-LK001-03
2.3 Funktionen
Wenn der Koppler Telegramme empfängt (zum Beispiel während der Inbetriebnahme) welche eine
Default Adresse als physikalische Adresse nutzen, wird die physikalische Adresse des Empfängers mit
der eigenen verglichen und der Router entscheidet dann ob das Telegramm weitergeleitet werden
muss oder nicht.
Der Koppler reagiert auf Telegramme mit Gruppenadressen mit den getroffenen
Parametereinstellungen. Während des Normalbetriebs (Standardeinstellungen) werden nur
Telegramme durchgelassen welche sich in der Filtertabelle befinden.
Wenn der Koppler keine Bestätigung für ein weitergeleitetes Telegramm empfängt oder wenn ein
Bus Gerät einen Übertragungsfehler feststellt, wiederholt der Koppler das Telegramm dreimal. Mit
den Parametern „Wiederholung bei Fehlern..." kann das Verhalten auf beiden Linien eingestellt
werden. Diese Parameter sollten in den Standardeinstellungen bleiben.
2.4 Aufbau & Bedienung
Haupt-Line
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
6
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de

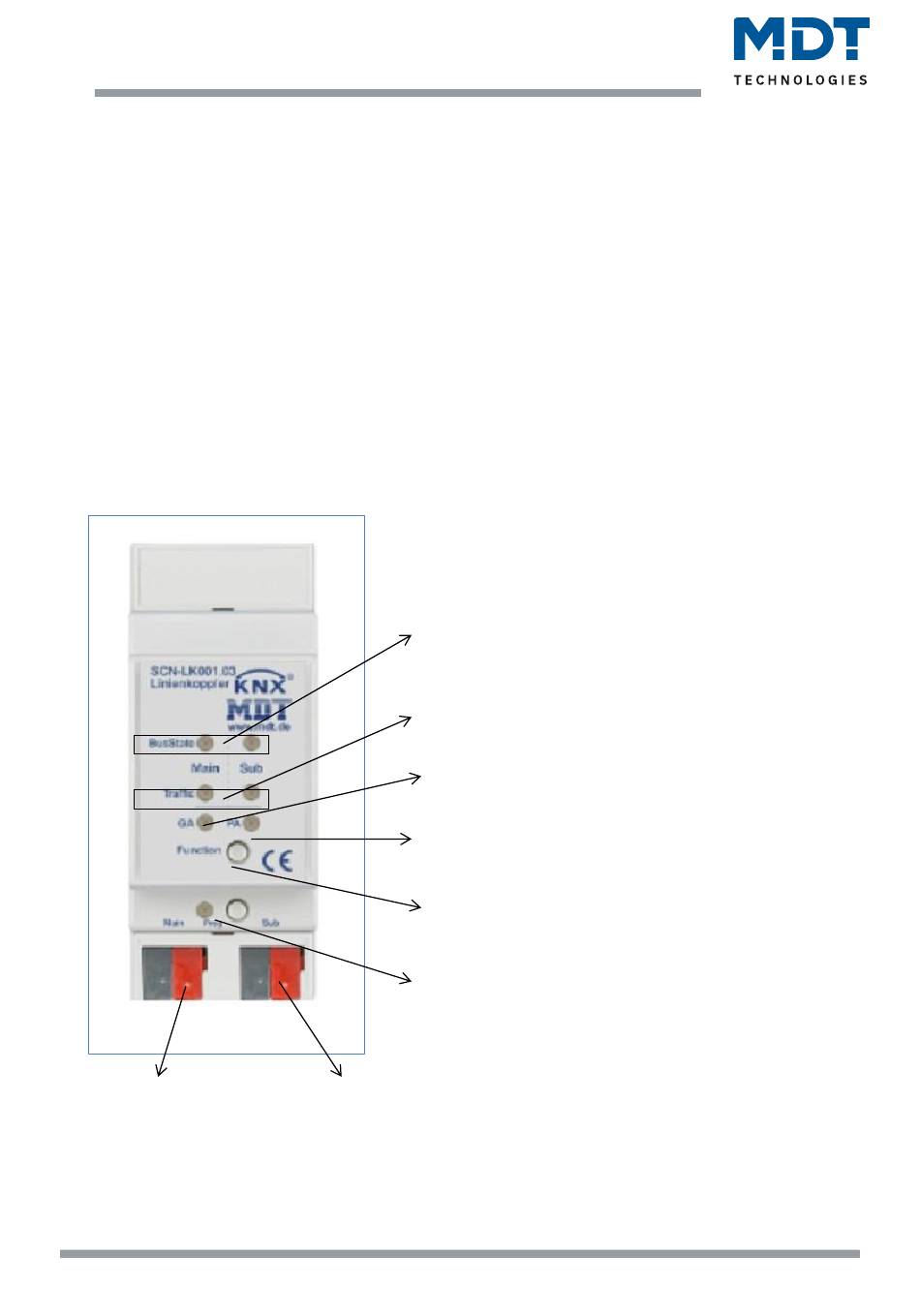

zeigt den Zustand des Buses für die Haupt- und
Unterlinie; LED grün oder rot
zeigt die Last auf der Haupt- und Unterlinie; LED grün
oder rot
zeigt die eingestellte Verbindungseinstellung für
Gruppenadressen; LED grün oder rot
zeigt die eingestellte Verbindungseinstellung für
physikalische Adressen; LED gelb oder rot
Funktionsauswahl
Programmierknopf aktiviert den Programmiermode,
Programmier LED zeigt aktiven Programmiermodus
Unter-Line
