Technisches Handbuch – Linienkoppler SCN-LK001-03
5.1.3 Linie (SUB)

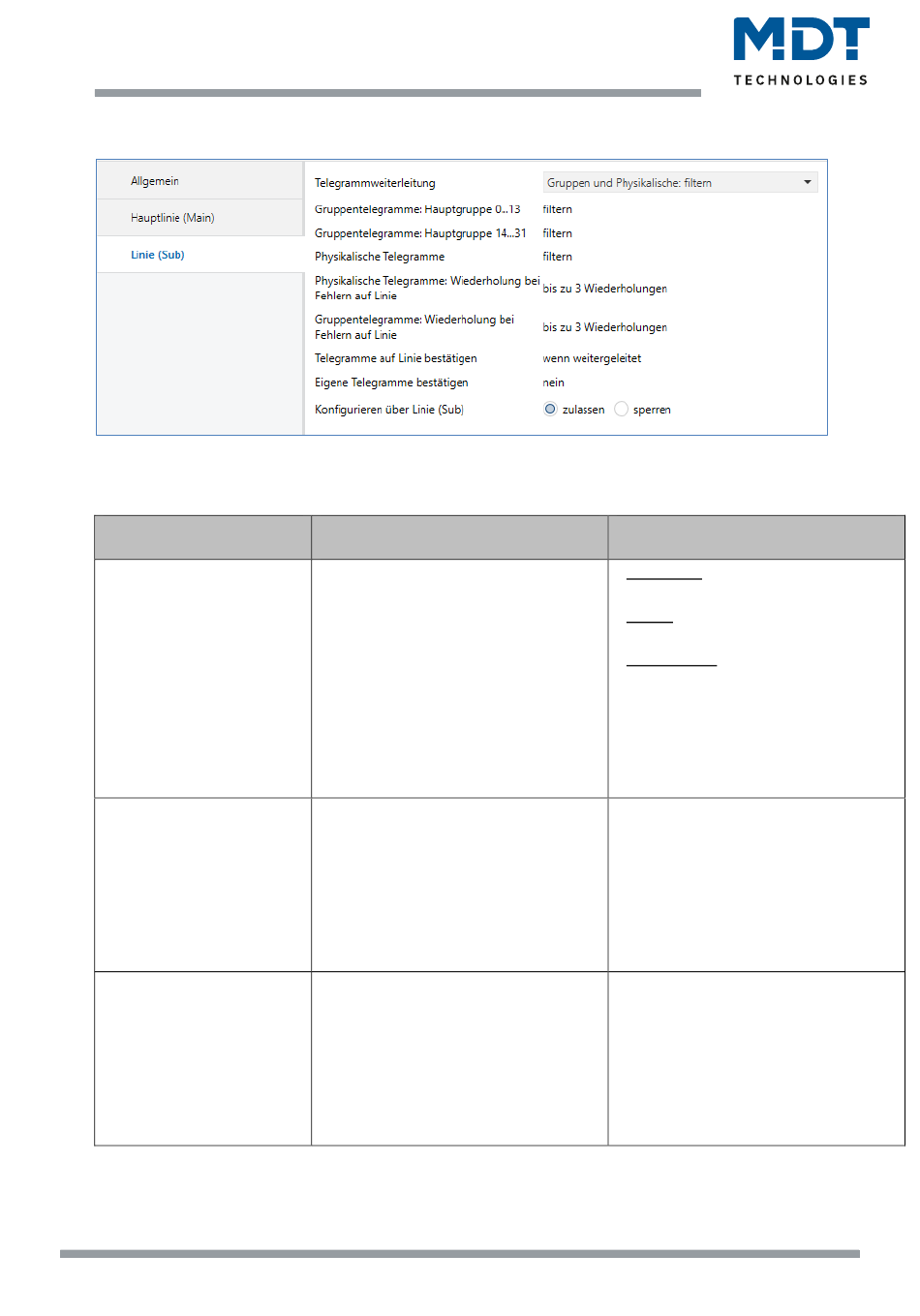

Abbildung 4: Linienkoppler - Unterlinie
Die folgende Tabelle zeigt die verfügbaren Einstellungen für das Untermenü „Linie":
ETS-text
Telegrammweiterleitung
Gruppentelegramme:
Hauptlinie 0...13
Gruppentelegramme:
Hauptlinie 14...31
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
14
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪
Gruppen: filtern, phys.Adr.:
blockieren
▪
Gruppen und phys. Adr.
filtern
▪
Gruppen Adr. weiterleiten,
phys. Adr. filtern
▪
Gruppen und phys. Adr. filtern
▪
Individuell einstellen
•
alle weiterleiten
•
blockieren
•
filtern
•
alle weiterleiten
•
blockieren
•
filtern
Kommentar
- Blockieren: kein Telegramm wird
weitergeleitet
- Filtern: Nur Telegramme aus der
Filtertabelle werden weitergeleitet.
- Weiterleiten: Telegramme werden
weitergeleitet
- Einstellen: Die folgenden Parameter
können individuell eingestellt werden.
Diese Parameter müssen auf die
geplante Anwendung angepasst
werden
1. Alle Gruppentelegrame werden
weitergeleitet.
2. Kein Gruppentelegramm wird
weitergeleitet.
3. Nur Gruppentelegrammewerden
weitergeleitet die sich in der
Filtertabelle befinden. ETS 3/4 erzeugt
die Filtertabelle automatsch.
1. Alle Gruppentelegrame werden
weitergeleitet.
2. Kein Gruppentelegramm wird
weitergeleitet.
3. Nur Gruppentelegrammewerden
weitergeleitet die sich in der
Filtertabelle befinden. ETS 3/4 erzeugt
die Filtertabelle automatsch.
