7 Einstellungen in der ETS

7.1 Aufbau des Projekts

Das Projekt wird identisch zu Projekten mit einer Twisted Pair Linienkoppler aufgebaut, nur das jede
Verbindung von Haupt- zu Unterlinie über den Linienkoppler SCN-LK001.01 umgesetzt werden muss.
Ein Beispielprojekt könnte folgende Topologie haben:

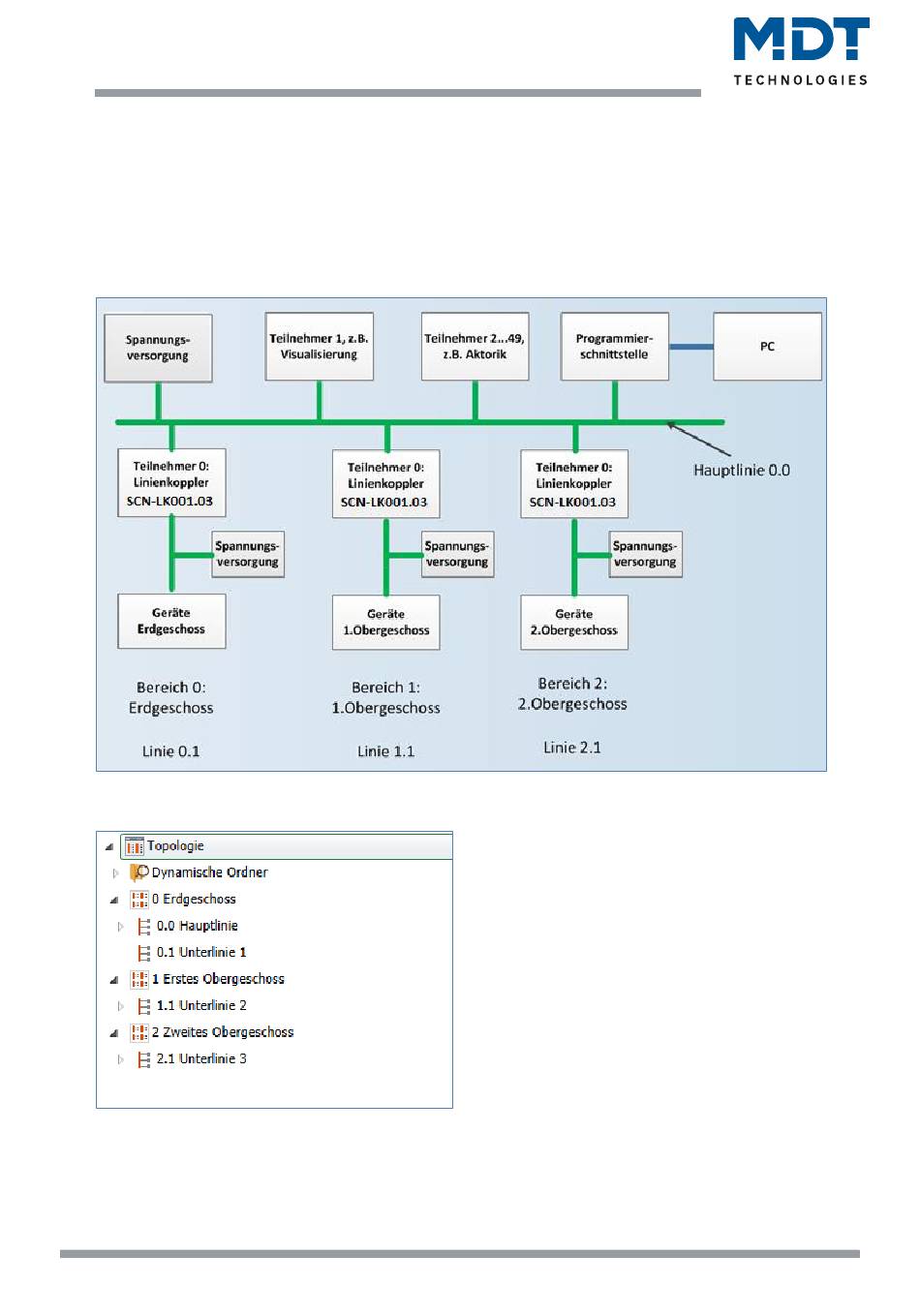

Abbildung 9: Topologie Beispielprojekt

In der ETS sieht die Topologie dann wie folgt aus:

Abbildung 10: Topologie ETS
