Technisches Handbuch – Linienkoppler SCN-LK001-03
Erweitert man die Darstellung für eine Unterlinie nun einmal exemplarisch, so sieht das wie folgt aus:

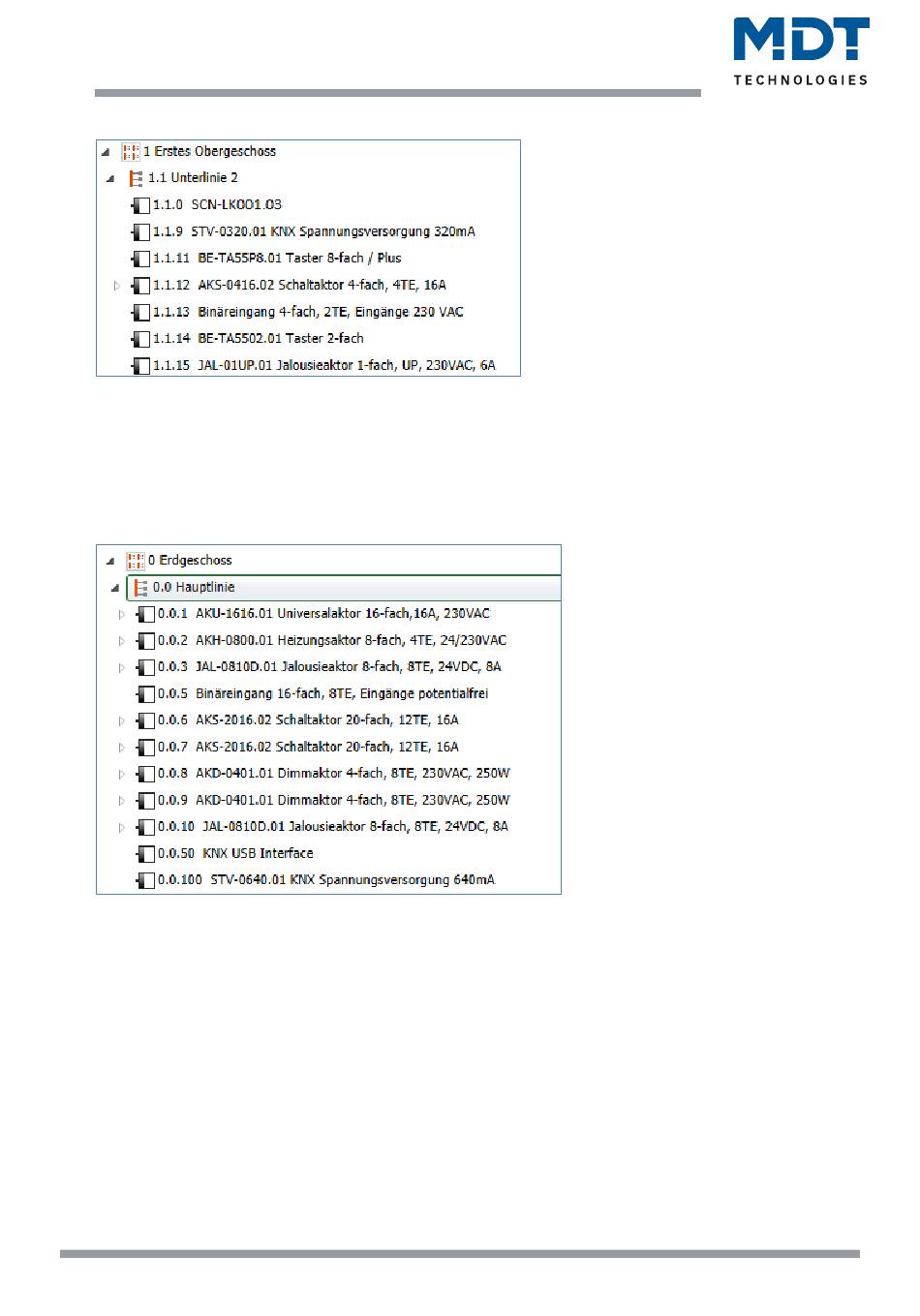

Abbildung 11: Unterlinie ETS
Wie im obigen Bild zu sehen, ist eine Unterlinie in der ETS relativ einfach aufgebaut. Der
Linienkoppler, welcher zwingend der Teilnehmer 0 der Linie sein muss, dient als
„Verbinder" zwischen Haupt- und Unterlinie. Für jede Unterlinie wird eine separate
Spannungsversorgung benötigt.
Die Hauptlinie ist wie folgt aufgebaut:
Abbildung 12: Hauptlinie ETS
