7.2 Telegrammweiterleitung
Bei den Telegrammen muss zwischen zwei Arten von Telegrammen unterschieden werden:
1. Telegramme mit physikalischer Adresse
2. Telegramme mit Gruppenadressen
Die Adressierung mit physikalischen Adressen wird zum Beispiel bei der Programmierung gebraucht,
die Adressierung mit Gruppenadresse dagegen für die „normale" Buskommunikation.
Das Verhalten des Linienkopplers bei physikalischen Adressen ist relativ einfach. Befindet sich die
Zieladresse in der Linie des Linienkopplers, so wird das Telegramm weitergeleitet andernfalls nicht.
Das Verhalten bei Telegrammen mit Gruppenadressen ist durch den Einsatz von Filtertabellen
definiert. Dabei geben die Filtertabellen an welche Gruppenadressen vom Linienkoppler von Haupt-
zu Unterlinie und umgekehrt übertragen werden.
Dazu hört der Linienkoppler sowohl auf Haupt- als auch auf der Unterlinie alle Gruppentelegramme
mit und vergleicht dabei die Zieladresse des Telegramms mit den Gruppenadressen in der
Filtertabelle. Befindet sich die Zieladresse in der Filtertabelle, so wird das Telegramm auf die jeweils
andere Linie umgesetzt. Befindet sich die Zieladresse nicht in der Filtertabelle, so leitet der
Linienkoppler das Telegramm nicht weiter.
7.3 Erzeugung der Filtertabelle
Die Filtertabelle wird automatisch von der ETS erstellt. Dennoch gibt es Ausnahmen in denen es
sinnvoll sein kann Gruppenadressen manuell zur Filtertabelle hinzuzufügen.
Jede Gruppenadresse, welche Kommunikationsobjekte von Hauptlinien- Geräten und Geräten, die
zur Unterlinie des Linienkopplers gehören, enthalten, werden von der ETS automatisch in die
Filtertabelle aufgenommen. Somit sind bereits alle Gruppenadressen in der Filtertabelle vorhanden,
welche für eine reibungslose Kommunikation erforderlich sind. Wie aber bereits Eingangs dieses
Kapitels erwähnt, kann es manchmal sinnvoll sein, Gruppenadressen manuell zur Filtertabelle
hinzuzufügen, z.B. wenn eine Visualisierung das Verhalten gewisser Gruppenadressen anzeigen soll
oder wenn Gruppenadressen für die Diagnose im Gruppen-/Bus-Monitor sichtbar gemacht werden
sollen.
Um die Gruppenadresse manuell hinzuzufügen, wird die Gruppenadresse in der ETS ausgewählt und
der Punkt „Durch Linienkoppler lassen" von Nein auf Ja gestellt:

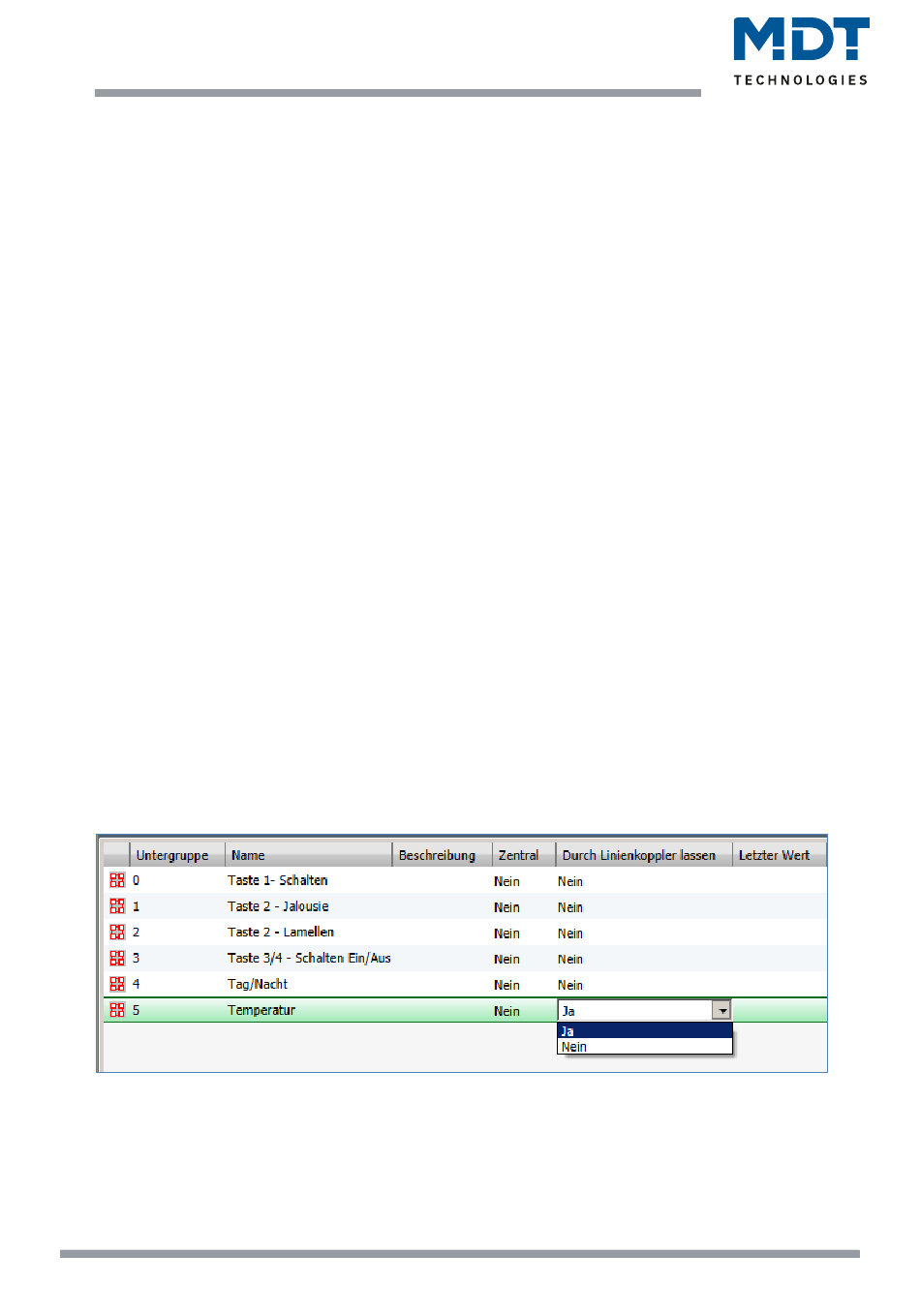

Abbildung 13: Filtertabelle manuell setzen
Beim manuellen Hinzufügen von Gruppenadressen zur Filtertabelle ist jedoch zu beachten, dass die
Gruppenadressen nun alle Linienkoppler passieren können und dies die Bus Last auf allen Linien
erhöht. Daher sollten nur Gruppenadressen, welche wirklich benötigt werden, zur Filtertabelle
hinzugefügt werden.
