Pos: 18 /DinA4 - Anleitungen Online/Ueberschriften/1./Bedienung @ 18\mod_1302613924165_1.doc @ 103364 @ 1 @ 4
5
Bedienung
Pos: 19 /DinA4 - Anleitungen Online/Ueberschriften/2./Normaler Betrieb @ 18\mod_1302768820965_1.doc @ 103539 @ 2 @ 4
5.1
Normaler Betrieb
Pos: 20 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/83330-xxx/Bedienung - 83330 @ 18\mod_1303276274594_1.doc @ 103901 @ @ 4
5
4

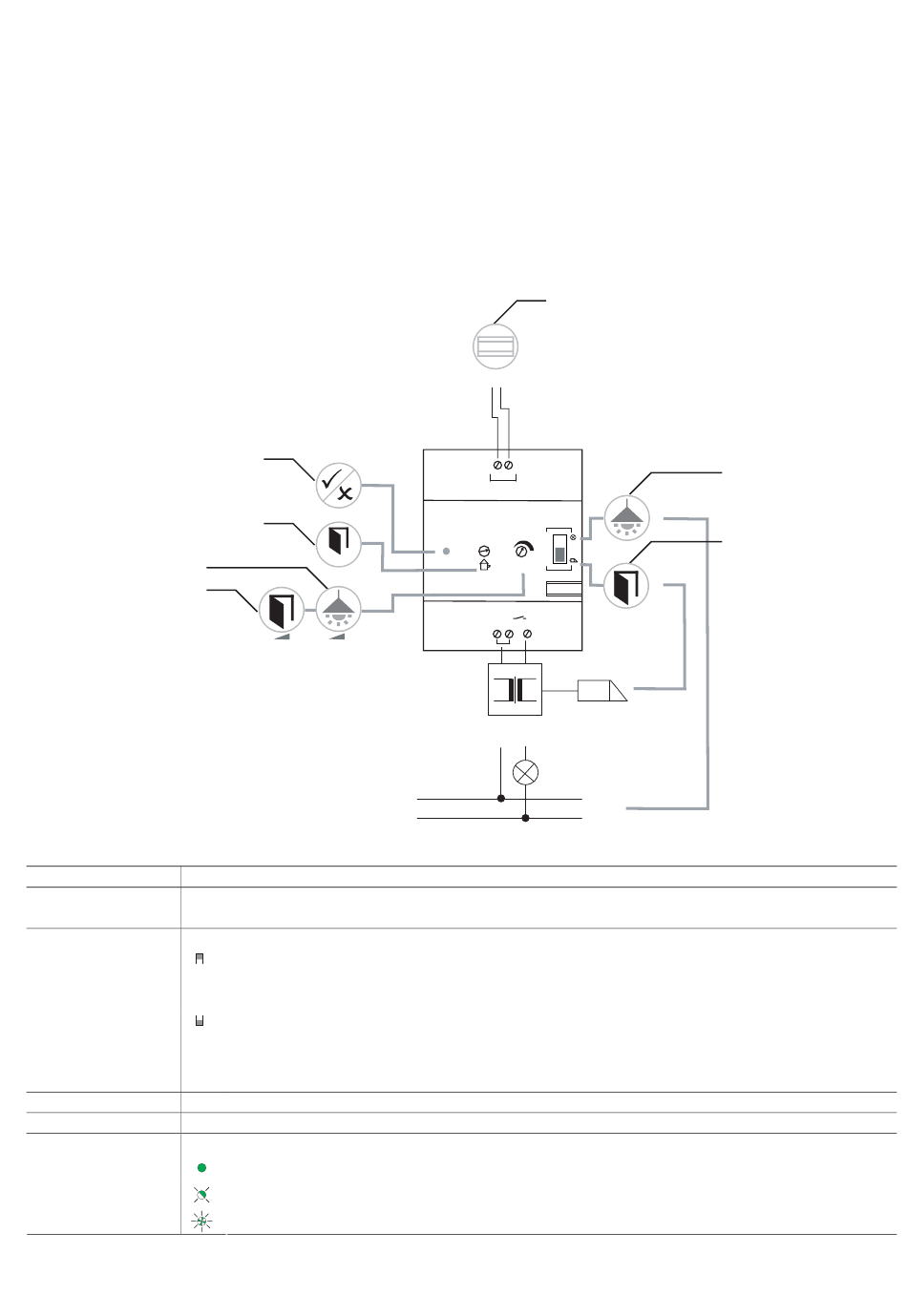

Abb. 1:
Nr.
Funktion
1
• Anschluss für die Systemzentrale
• Bei der Verwendung mehrer Innenstationen: Anschluss für den Innenbus
2 / 3
Umschalter zwischen der Beleuchtung und dem Türöffner
4 / 5
Einstellung der Zeitdauer für den Türöffner und der Beleuchtung
6
Auswahl der Adresse der zugehörigen Außenstation
7
Status LED
Pos: 21 /Spezial/Neues Layout 2010/Steuermodule_Neues_Layout_2010/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.doc @ 52148 @ @ 1
7
6
1 - 4
1s
10s
1s
5min
Ist die Beleuchtung angewählt:
– Die Beleuchtung bleibt beim Ansteuern je nach Einstellung von 1 Sekunde bis 5 Minuten eingeschaltet.
– Stellen Sie über die Funktion 5 die Zeitdauer ein.
Ist der Türöffner angewählt:
– Die Tür kann beim Ansteuern je nach Einstellung während der Zeit von 1 Sekunde bis 10 Sekunden geöffnet
werden.
– Stellen Sie über die Funktion 4 die Zeitdauer ein.
Die Status LED leuchtet dauerhaft
Die Status LED blinkt langsam
Die Status LED blinkt schnell
1
83300-x
a b
2 2
a
b
2
2
IN
5min
2
3
4
1
1s
t
Status
10s
33 – 34
230V~ 3AX
33 33
34
L
N
= Das Gerät ist Betriebsbereit
= Das Gerät ist In Betrieb
= Eine Störung liegt an
2
3
| 0073-1-7506 | 5
