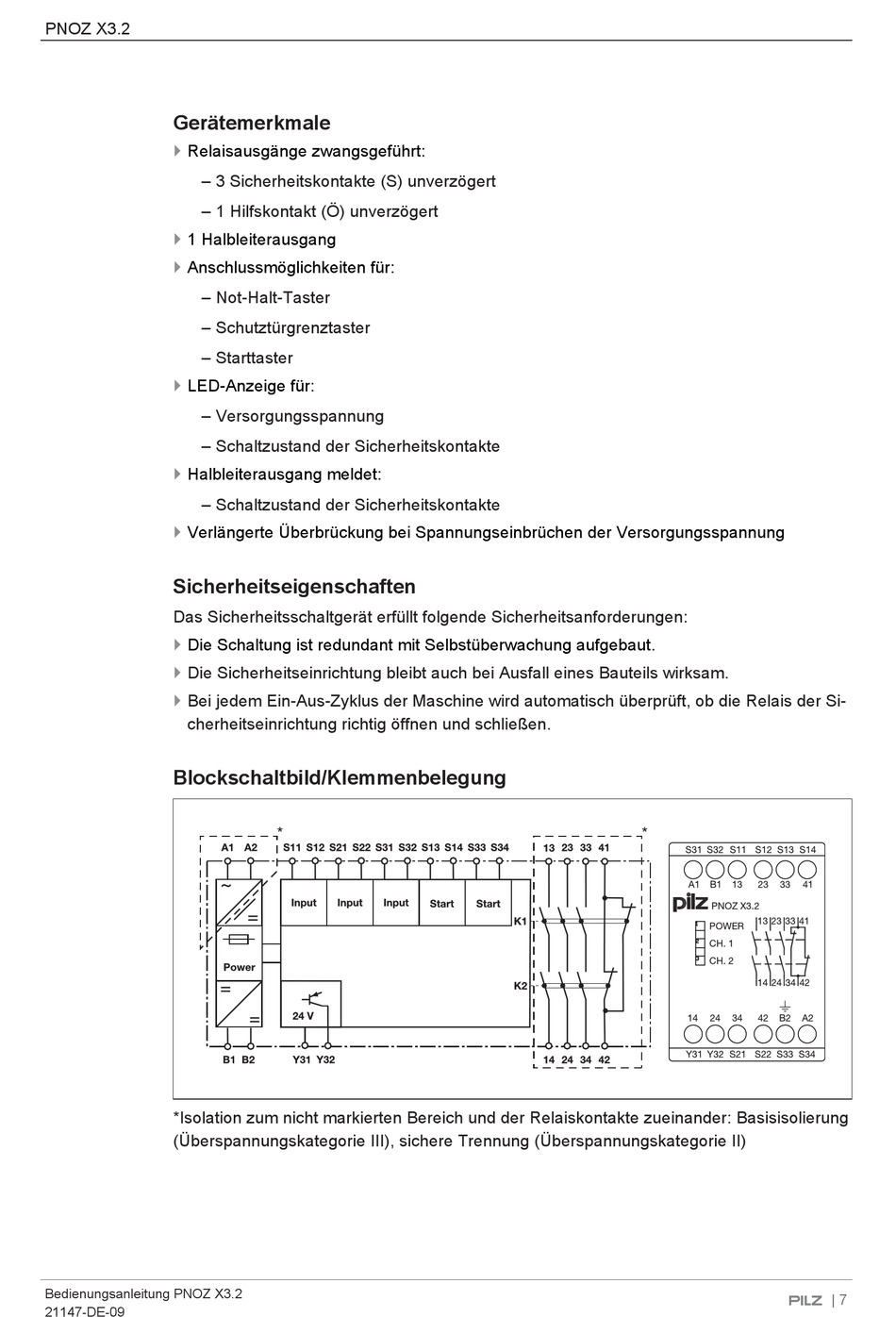

PNOZ X3.2
Gerätemerkmale
}
Relaisausgänge zwangsgeführt:
– 3 Sicherheitskontakte (S) unverzögert
– 1 Hilfskontakt (Ö) unverzögert
}
1 Halbleiterausgang
}
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
}
LED-Anzeige für:
– Versorgungsspannung
– Schaltzustand der Sicherheitskontakte
}
Halbleiterausgang meldet:
– Schaltzustand der Sicherheitskontakte
}
Verlängerte Überbrückung bei Spannungseinbrüchen der Versorgungsspannung
Sicherheitseigenschaften
Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si-
cherheitseinrichtung richtig öffnen und schließen.
Blockschaltbild/Klemmenbelegung
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Bedienungsanleitung PNOZ X3.2
21147-DE-09
*
*
| 7
