1

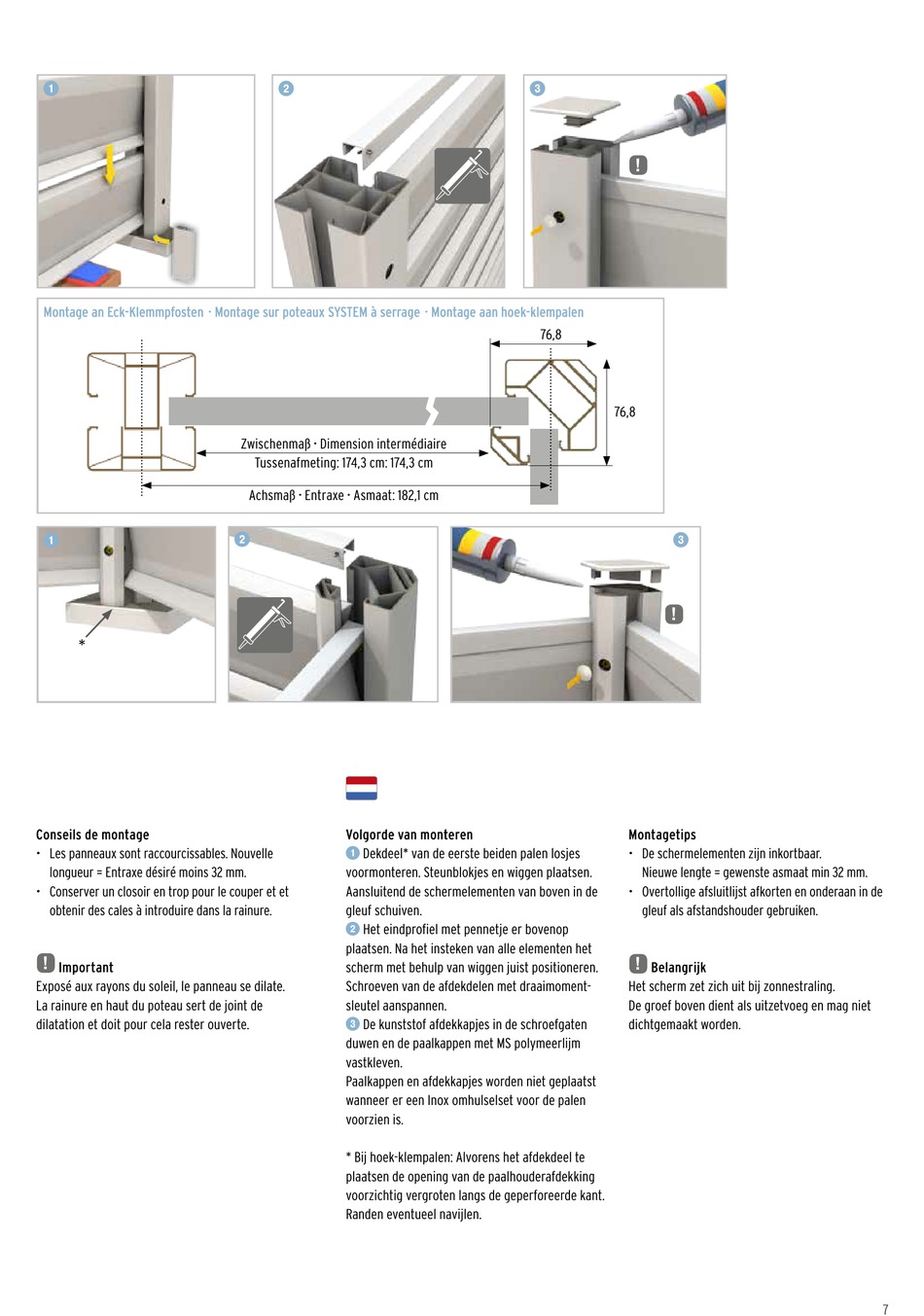

Montage an Eck-Klemmpfosten
· Montage sur poteaux SYSTEM à serrage
1
*
Conseils de montage
• Les panneaux sont raccourcissables. Nouvelle
longueur = Entraxe désiré moins 32 mm.
• Conserver un closoir en trop pour le couper et et
obtenir des cales à introduire dans la rainure.
!
Important
Exposé aux rayons du soleil, le panneau se dilate.
La rainure en haut du poteau sert de joint de
dilatation et doit pour cela rester ouverte.
2
Zwischenmaß · Dimension intermédiaire
Tussenafmeting: 174,3 cm: 174,3 cm
Achsmaß · Entraxe · Asmaat: 182,1 cm
2
Volgorde van monteren
Dekdeel* van de eerste beiden palen losjes
1
voormonteren. Steunblokjes en wiggen plaatsen.
Aansluitend de schermelementen van boven in de
gleuf schuiven.
Het eindprofiel met pennetje er bovenop
2
plaatsen. Na het insteken van alle elementen het
scherm met behulp van wiggen juist positioneren.
Schroeven van de afdekdelen met draaimoment-
sleutel aanspannen.
De kunststof afdekkapjes in de schroefgaten
3
duwen en de paalkappen met MS polymeerlijm
vastkleven.
Paalkappen en afdekkapjes worden niet geplaatst
wanneer er een Inox omhulselset voor de palen
voorzien is.
* Bij hoek-klempalen: Alvorens het afdekdeel te
plaatsen de opening van de paalhouderafdekking
voorzichtig vergroten langs de geperforeerde kant.
Randen eventueel navijlen.
3
· Montage aan hoek-klempalen
76,8
!
76,8
3
!
Montagetips
• De schermelementen zijn inkortbaar.
Nieuwe lengte = gewenste asmaat min 32 mm.
• Overtollige afsluitlijst afkorten en onderaan in de
gleuf als afstandshouder gebruiken.
!
Belangrijk
Het scherm zet zich uit bij zonnestraling.
De groef boven dient als uitzetvoeg en mag niet
dichtgemaakt worden.
7
