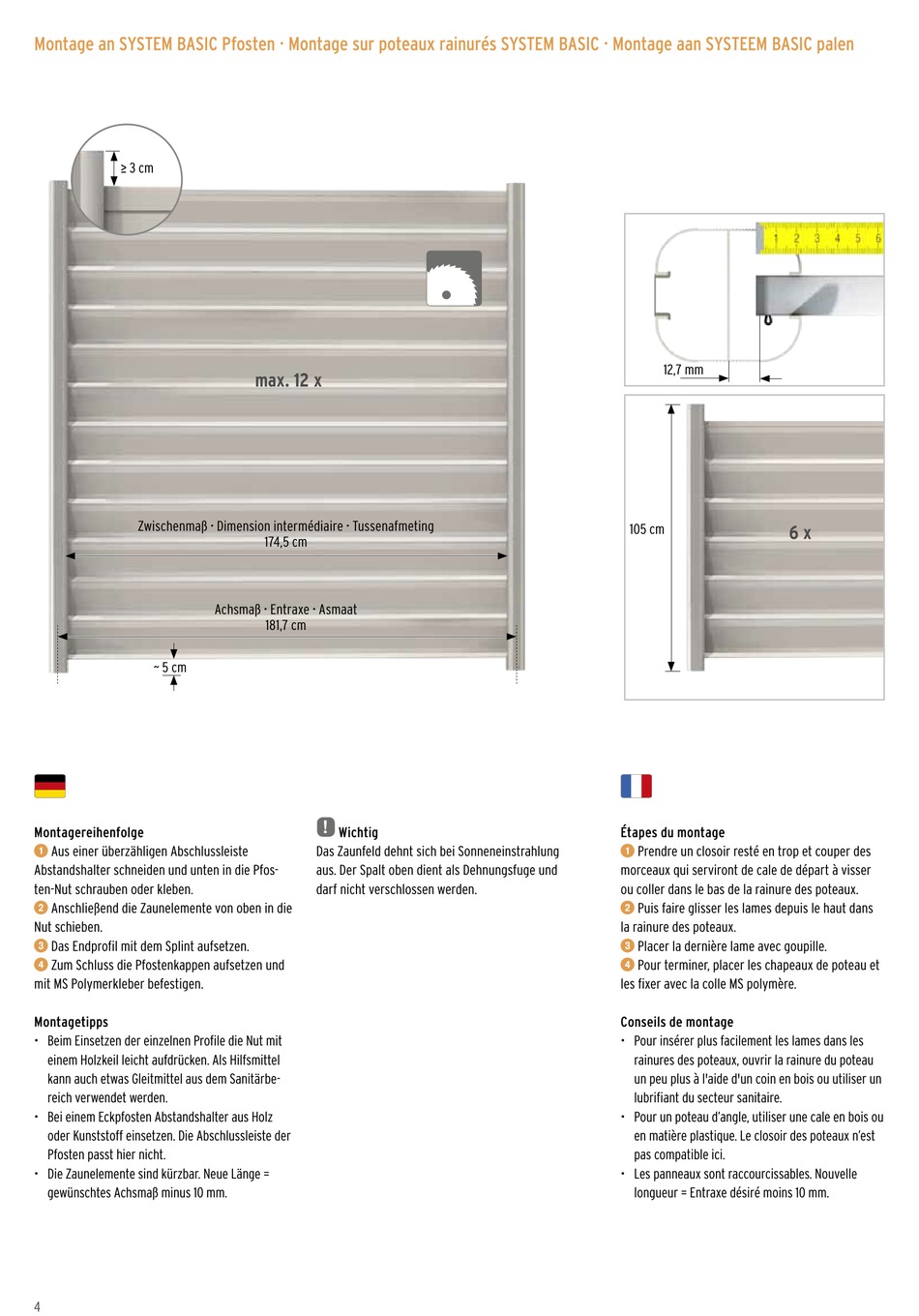

Montage an SYSTEM BASIC Pfosten · Montage sur poteaux rainurés SYSTEM BASIC · Montage aan SYSTEEM BASIC palen
≥ 3 cm
Zwischenmaß · Dimension intermédiaire · Tussenafmeting
~ 5 cm
Montagereihenfolge
Aus einer überzähligen Abschlussleiste
1
Abstandshalter schneiden und unten in die Pfos-
ten-Nut schrauben oder kleben.
Anschließend die Zaunelemente von oben in die
2
Nut schieben.
Das Endprofil mit dem Splint aufsetzen.
3
Zum Schluss die Pfostenkappen aufsetzen und
4
mit MS Polymerkleber befestigen.
Montagetipps
• Beim Einsetzen der einzelnen Profile die Nut mit
einem Holzkeil leicht aufdrücken. Als Hilfsmittel
kann auch etwas Gleitmittel aus dem Sanitärbe-
reich verwendet werden.
• Bei einem Eckpfosten Abstandshalter aus Holz
oder Kunststoff einsetzen. Die Abschlussleiste der
Pfosten passt hier nicht.
• Die Zaunelemente sind kürzbar. Neue Länge =
gewünschtes Achsmaß minus 10 mm.
4
max. 12 x
174,5 cm
Achsmaß · Entraxe · Asmaat
181,7 cm
!
Wichtig
Das Zaunfeld dehnt sich bei Sonneneinstrahlung
aus. Der Spalt oben dient als Dehnungsfuge und
darf nicht verschlossen werden.
12,7 mm
105 cm
6 x
Étapes du montage
Prendre un closoir resté en trop et couper des
1
morceaux qui serviront de cale de départ à visser
ou coller dans le bas de la rainure des poteaux.
Puis faire glisser les lames depuis le haut dans
2
la rainure des poteaux.
Placer la dernière lame avec goupille.
3
Pour terminer, placer les chapeaux de poteau et
4
les fixer avec la colle MS polymère.
Conseils de montage
• Pour insérer plus facilement les lames dans les
rainures des poteaux, ouvrir la rainure du poteau
un peu plus à l'aide d'un coin en bois ou utiliser un
lubrifiant du secteur sanitaire.
• Pour un poteau d'angle, utiliser une cale en bois ou
en matière plastique. Le closoir des poteaux n'est
pas compatible ici.
• Les panneaux sont raccourcissables. Nouvelle
longueur = Entraxe désiré moins 10 mm.
